对开式带安装底座夹紧固定支座结构

　　该类夹紧固定支座多应用在轻工输送线、小型工装夹具台、非标自动化设备的管线或轴类件固定工位，主要承担径向抱紧、轴向限位以及整体承载连接的作用，区别于整体式轴座，对开式的结构设计无需从轴端穿装，可在轴段任意位置完成装拆，大幅降低后期设备维护、部件更换的操作难度，在设备改造、产线升级场景中适配性更强。

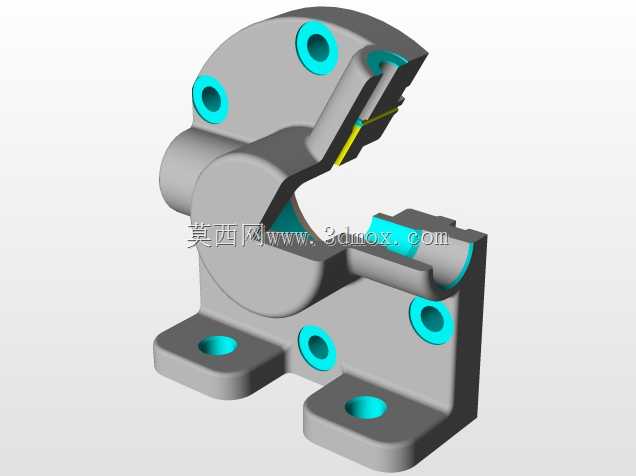

　　从结构功能来看，支座主体分为上下两个半环抱臂，下半部分与安装底座为一体化铸造成型结构，保证底座承载的刚性，上半抱臂通过侧边的铰接结构与下半座体连接，开合侧设置锁紧定位结构，抱合后内孔形成完整的圆形夹持腔，可适配对应直径的光轴、导杆或者硬质输送管路。所有安装孔均做了锪平处理，保证螺栓锁紧时端面贴合紧密，不会出现螺栓偏载、锁紧力不足的问题；底座部分设置两个向外延伸的安装耳，每个耳位开有贯通安装孔，可通过螺栓将整个支座固定在设备机架、型材台面或者混凝土基础上，耳位与主体连接处做了圆弧过渡加强，避免长期受载后出现应力集中断裂的问题。

　　设计过程中首先要明确夹持工况的载荷要求，若用于固定导向轴，需要核算抱合面的抱紧摩擦力是否能承受轴上滑块的动载冲击，因此抱合内孔的表面粗糙度需要控制在合理范围，既不能过于光滑导致锁紧打滑，也不能过于粗糙划伤轴件表面；铰接位置的销轴孔同轴度需要严格管控，若上下孔位偏差过大会导致抱合时上下半孔错位，出现夹持间隙不均、轴件装夹后偏斜的问题。开合侧的锁紧位预留了足够的螺栓沉孔空间，可根据实际载荷需求选择不同规格的内六角螺栓进行锁紧，锁紧后上下抱臂的结合面需完全贴合，避免出现缝隙导致夹持刚度下降。

　　安装边界方面，底座两个安装耳的孔位间距按照常用型材安装间距做了适配，可直接安装在标准工业铝型材或者国标槽钢的安装面上，不需要额外加工转接板；整体高度方向的尺寸做了紧凑化处理，在保证抱臂强度的前提下尽可能降低整体高度，减少设备安装空间的占用；抱臂外侧的多个通孔为辅助安装孔，可用于安装行程开关碰块、润滑管路固定座或者传感器支架，拓展支座的附加功能，不需要在主体上额外钻孔焊接，避免破坏支座的整体结构强度。

　　实际应用中需要注意，该类支座不适合承受大扭矩的传动轴固定，仅适用于光轴导向、静态管路固定、低转速小载荷轴系的支撑场景，安装时需要先将下半座体固定在安装基础上，再放入待夹持的轴件，扣合上半抱臂后逐步对角锁紧开合侧的螺栓，保证抱合面受力均匀，避免单侧锁紧导致轴件被夹变形、抱孔失圆的问题。长期使用后若出现抱合面磨损导致夹持力下降，可在开合侧的结合面之间添加薄铜皮调整抱紧间隙，不需要整体更换支座，降低运维成本。
