EDFV系列水泵端盖剖视结构设计

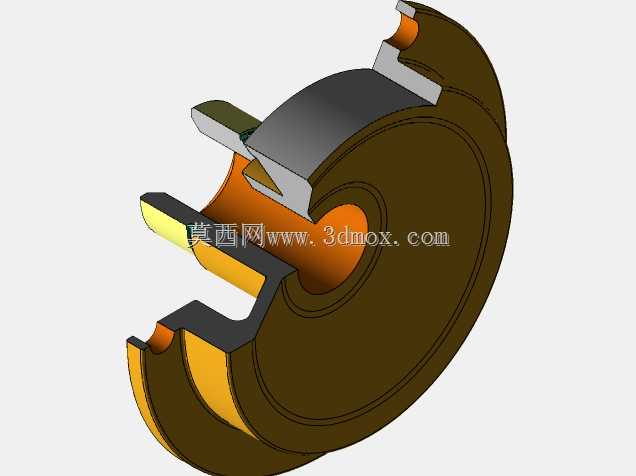

　　在给排水、暖通循环、工业流体输送、农业排灌等诸多场景中，水泵作为流体增压输送的核心动力设备，其端盖部件的结构合理性直接影响整泵的运行稳定性、密封可靠性与装配维护效率。这款EDFV系列配套的水泵盖，采用回转类盘式主体结构，从剖视结构能清晰看到内部流道与安装定位的一体化设计逻辑，完全匹配单级离心泵的腔体密封与流道衔接需求。

　　从实际工况适配角度看，该水泵盖承担着多重核心功能：首先是作为泵体腔体的侧端密封构件，与泵壳主腔体配合形成封闭的过流空间，避免输送介质出现外泄漏；其次其内侧的弧形流道型线，是衔接叶轮出口与泵体压水室的过渡段，型线的曲率设计完全贴合流体转向的流动轨迹，能减少流体在腔体内的转向冲击与局部涡流损失，降低泵组运行的水力噪声与效率损耗；再者盖体上集成的定位止口结构，可与泵壳、轴承架的配合面实现精准同轴定位，保证叶轮安装后与密封腔的同轴度偏差控制在允许范围内，避免机械密封或填料密封出现偏磨失效的问题。

　　设计过程中，首先要匹配对应型号水泵的进出口通径、叶轮外径参数，确定盖体的整体外圆尺寸与内侧流道的开口宽度，保证流道过流面积与泵的额定流量参数匹配，避免出现通流截面突变造成的局部阻力升高。盖体的壁厚设计遵循等强度原则，在承压较高的止口配合段、密封安装位适当增加壁厚，在流道外侧非承压区域做均匀的壁厚过渡，既满足1.6倍额定工作压力的静压强度要求，也能控制铸件的整体重量，减少材料冗余。从剖视结构能看到，盖体上预留的密封槽位尺寸完全适配标准O型密封圈或机械密封静环的安装尺寸，槽壁的粗糙度与形位公差要求明确，可保证密封件安装后无挤压变形、无装配间隙，在长期带压运行状态下不会出现渗漏问题。

　　安装边界层面，该水泵盖的外圆止口与泵壳配合段采用H7/h6的间隙配合公差，既保证装配时能顺利对位，也能控制配合间隙在密封件可补偿的范围内；盖体上的螺栓连接孔采用均匀圆周排布，孔位的位置度公差严格控制，保证与泵壳上的螺纹孔完全对中，避免装配时出现螺栓偏斜、密封面压合不均的问题。盖体外侧的凸台结构，一方面是作为拆装时的受力着力点，方便检修时撬动端盖脱离配合止口，另一方面也能增强盖体的整体刚性，避免在螺栓压紧力作用下出现盖体翘曲变形，导致密封面贴合不严。

　　针对不同输送介质的适配需求，该结构的壁厚预留了足够的腐蚀余量，若应用在输送弱腐蚀性流体的场景，可在不改变整体安装尺寸的前提下更换适配的铸件材质，无需重新调整与泵体、叶轮的配合关系，具备较好的通用互换性。流道表面的设计要求为光滑过渡无凸起、无尖角，铸造后需做抛丸处理降低表面粗糙度，减少流体中的杂质在流道内的附着堆积，长期运行也不会因流道结垢造成通流面积下降、泵效降低的问题。在实际装配场景中，该端盖与泵体合装前，只需在止口配合面涂抹少量密封胶，将密封圈正确嵌入槽位，按对角顺序分次拧紧连接螺栓即可达到密封要求，无需额外的配研工序，能有效提升整泵的装配效率，也降低了后期现场维护的拆装难度。
