EDFV制动总泵剖面结构三维设计

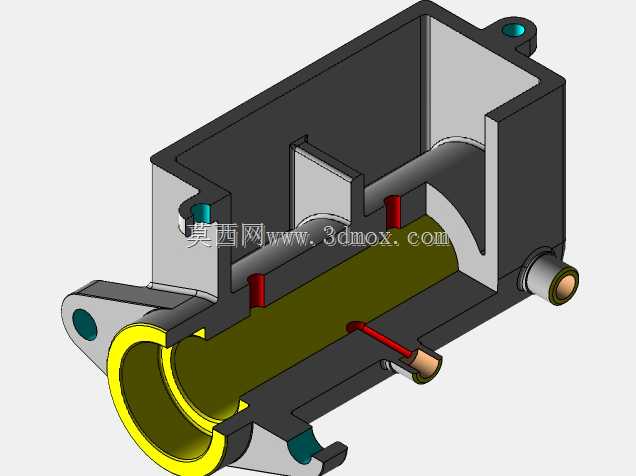

　　该制动总泵作为液压制动系统的核心压力输出部件，主要应用于乘用车辆、轻型商用车辆的行车制动回路中，承担着将制动踏板输入的机械推力转化为液压压力的核心作用，是整车制动系统中决定制动响应速度、压力输出稳定性的关键部件。从结构剖面可以看到，整个泵体采用一体化铸造成型的壳体结构，内部集成了主压力腔、补偿腔、进回油通道以及安装定位接口，壳体外部预留的多个带衬套的安装孔，分别对应车身防火墙安装位、制动液储液壶连接位、制动硬管输出接口以及踏板推杆输入接口，各接口的位置度公差在设计时严格控制在0.1mm以内，避免安装后出现管路干涉、推杆偏磨的问题。

　　在功能特性层面，该泵采用单腔活塞式结构设计，内部活塞与缸筒的配合间隙控制在0.02-0.04mm之间，剖面中可见的红色密封元件分别承担主腔压力密封、补偿腔隔离的作用，当踏板推杆推动活塞沿缸筒轴向移动时，会先封闭补偿腔的回油孔，随后在主腔内建立制动压力，通过侧方的输出接口将压力传递至各车轮制动分泵；当踏板释放时，活塞在回位弹簧作用下复位，补偿腔打开，制动液从储液壶补充至主腔，避免连续制动时出现压力不足、制动疲软的问题。泵体前端的黄色密封端盖承担缸筒前端的静密封作用，同时为活塞提供前端的行程限位，避免活塞脱出缸体。

　　设计过程中，首先围绕制动系统的压力输出需求确定缸筒内径参数，匹配整车制动总泵缸径与踏板杠杆比、分泵缸径的匹配关系，确保踏板力在国标要求的范围内即可达到足够的制动管路压力；其次对内部油道的走向进行了优化，将进油道与回油道集成在壳体壁厚内部，减少外部管路连接点，降低制动液泄漏的风险，剖面中可见的斜向油道直接连通主腔与储液壶安装位，缩短了制动液补充的路径，提升了连续制动时的压力恢复速度。安装边界方面，泵体整体采用侧挂式安装结构，上方的两个带铜衬套的安装孔中心距与对应车型的安装支架孔位完全匹配，安装面的平面度控制在0.05mm以内，确保安装后泵体缸筒轴线与踏板推杆轴线的同轴度符合要求，避免活塞运动过程中出现偏磨导致的密封失效、踏板卡滞问题。

　　从结构细节来看，泵体外部的各个接口都设计了对应的密封结构，侧方的输出接口采用标准的制动管螺纹接口，可直接匹配通用的制动硬管接头，无需额外转换；储液壶安装位设计了定位卡槽，可快速卡装对应的储液壶密封胶垫，提升装配效率。内部腔体的过渡位置全部采用圆角过渡，避免应力集中导致的壳体开裂问题，同时在活塞运动的全行程范围内，缸筒内壁的粗糙度要求达到Ra0.8，确保密封件的使用寿命满足整车质保周期的要求。在实际装车应用中，该结构的制动总泵可适配排量1.0-1.6L的轻型车辆，制动压力输出范围覆盖0.1-10MPa，能够满足常规行车制动、紧急制动的压力需求，同时结构紧凑，占用发动机舱的安装空间较小，适合在前置前驱车型的狭小安装空间内布置。
