工业设备用横向连接固定支架结构设计

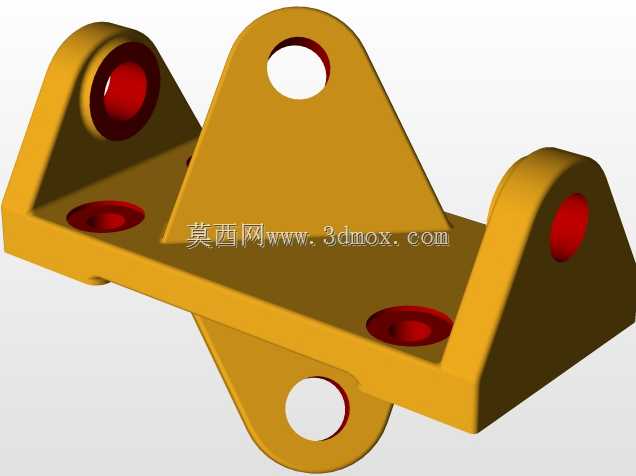

　　在工业流水线、重型设备机架、液压动力单元外围布局以及工装夹具的搭建场景中，横向连接构件是承担载荷传递、部件定位、多组件铰接联动的核心基础零件，这类零件的设计合理性直接决定整套机构的运行稳定性与服役寿命，很多现场出现的结构异响、连接位松动、部件偏移问题，追根溯源都能找到连接支架设计阶段的参数疏漏。这款横向连接支架采用一体化铸造成型后机加工的工艺路线，主体结构为带安装沉孔的水平承载底板，底板上方设置三角加强型主立板，两侧对称分布带铰接孔的侧耳结构，下方延伸出带定位孔的下挂支耳，整体结构没有冗余的装饰性特征，所有几何特征都服务于载荷传递与安装适配的实际需求。从实际使用场景来看，这类支架常被用于气动执行元件与执行机构的横向连接位，

　　承担气缸推杆与摆动构件之间的铰接载荷，也可用于设备机架之间的横向加固连接，替代传统的焊接角码实现可拆卸式的装配，方便后期设备维护时的部件拆解更换，在物流输送线的侧边挡料机构、自动化设备的门体铰接位、小型工程机械的操纵连杆连接位也能看到同结构类型的连接支架应用。设计阶段首先要明确安装边界的约束条件，底板上的四个沉孔采用对称分布设计，沉孔深度适配常用内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出底板平面，避免支架安装后与贴合面出现间隙，沉孔的位置公差控制在±0.1mm范围内，保证支架与安装基面贴合后不会出现强制装配导致的内应力。两侧的侧耳铰接孔与主立板、下挂支耳的通孔保持严格的同轴度与位置度要求，侧耳孔用于穿装铰接销轴，

　　实现支架与摆动部件的转动连接，孔壁预留了衬套安装余量，长期使用出现磨损后只需更换铜质衬套即可，无需整体更换支架，大幅降低后期维护成本。主立板采用三角构型的核心原因是利用三角形结构的力学稳定性，承担横向载荷作用下的弯矩，避免立板在反复交变载荷下出现弯曲变形，立板与底板的衔接位置做了大圆角过渡处理，消除直角位置的应力集中效应，这一细节在承受冲击载荷的应用场景中尤为重要，很多早期失效的连接支架都是因为衔接位置圆角过小，应力集中导致疲劳裂纹从转角位置萌生扩展。下挂支耳的结构设计主要用于辅助定位或者附加小载荷部件的安装，比如安装位置传感器、行程开关的触发挡片，或者连接辅助拉簧实现机构的复位动作，

　　让单个支架同时承担主载荷连接与附属部件安装的功能，减少设备上额外的安装座设计，压缩整体结构的占用空间。从安装尺寸的适配性来看，支架的整体宽度适配常用的40系列、50系列工业铝型材的安装槽间距，也可直接安装在钢制焊接机架的预留安装面上，铰接孔的直径适配行业内通用的销轴尺寸，不需要额外定制非标准的连接销轴，降低备件的采购与管理成本。建模过程中需要重点关注各个孔位的拔模方向与加工余量设置，铸造毛坯阶段要保证各个壁厚保持均匀，避免壁厚差异过大导致铸造冷却过程中出现缩孔、变形缺陷，机加工阶段以底板的下平面为首要定位基准，依次加工各个安装孔与铰接孔，保证各个形位公差符合设计要求，所有锐边位置都做倒钝处理，避免装配过程中划伤操作人员，也减少应力集中的薄弱点。在载荷校核阶段，需要结合实际应用场景的受力方向，对支架的最大承载能力、疲劳寿命进行仿真验证，当支架承受横向冲击载荷时，三角立板的应力分布要控制在材料许用应力范围内，铰接孔的比压要满足衬套的承压要求，避免销轴与孔壁出现过快磨损。这类连接支架看似结构简单，实则每一处几何特征的尺寸、位置都经过实际应用场景的反复验证，没有多余的设计，也不存在关键承载位置的强度疏漏，能够在紧凑的安装空间内实现稳定的横向连接与铰接传动功能，适配多类工业设备的结构搭建需求。
