EDFV系列扳手配套支撑固定支架结构

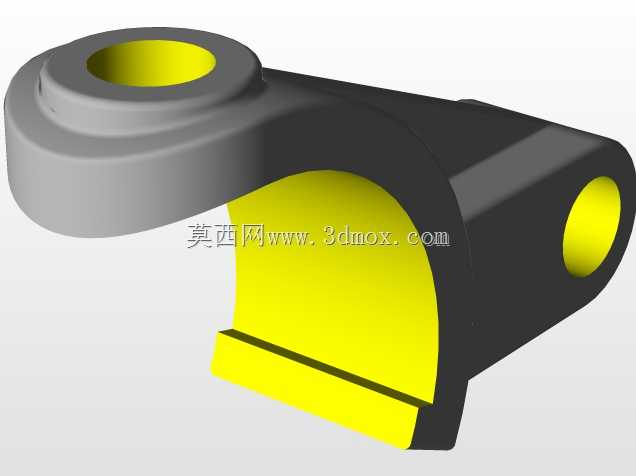

　　在手动工具配套工装、产线工位辅助器具的应用场景里，这类扳手支架承担着工具定点收纳、作业时受力支撑的核心作用，常见于装配工位的工具挂装、检修场景的工具临时固定，或是扭矩扳手校准作业时的定位支撑，避免扳手随意放置带来的磕碰损伤、精度失准问题，也能减少作业人员取放工具的无效动线，提升工位作业的规整度与效率。从结构功能来看，该支架采用一体成型的刚性结构设计，上部设置带同轴台阶的通孔结构，孔内壁做了适配销轴的公差匹配，可通过销轴实现支架与安装基座的铰接连接，满足支架小角度摆动调整的使用需求，铰接位的台阶结构可限制销轴的轴向窜动，避免连接部位出现松脱旷量。支架主体的弧形开口结构是核心的功能承载区，

　　弧形内轮廓与对应型号扳手的握持段外轮廓做了仿形匹配，开口下部的平直凸边可托住扳手的受力凸缘，当扳手放置到位后，弧形面与下部凸边形成两点限位，配合侧部的横向通孔可穿装锁紧销，穿过扳手对应位置的定位孔后，即可将扳手牢牢锁定在支架上，即便作业过程中支架随铰接位转动，也不会出现扳手滑脱的问题。侧部的横向通孔与上部铰接孔的轴线呈空间垂直布局，两个安装孔的位置度公差控制在合理范围内，保证锁紧销穿装顺畅，同时铰接转动时不会与锁紧结构产生运动干涉。设计过程中优先考虑了受力工况的适配，支架的壁厚分布做了针对性优化，铰接位、下部承托凸边的壁厚做了加厚处理，对应扳手作业时的主要受力传递路径，避免长期受交变载荷出现结构变形，而非受力区域的壁厚做了适度减薄，

　　在保证整体结构刚性的前提下控制构件自重，降低铰接位的承载负荷。外形尺寸方面，上部铰接孔的外径根据配套销轴的直径做了匹配设计，预留了足够的接触承压面，避免销轴挤压造成孔位变形；弧形开口的弧度与深度根据对应扳手的截面尺寸确定，保证扳手放入后不会出现侧向晃动，开口宽度略大于扳手对应位置的截面宽度，预留了合理的装配间隙，方便快速取放；下部承托凸边的伸出长度经过校核，可完全覆盖扳手的受力凸缘宽度，承托时受力均匀，不会出现局部应力集中；侧部锁紧孔的位置设置在支架侧部的实体区域，孔中心到弧形内面的距离与扳手上定位孔的中心距完全匹配，保证锁紧销穿装后扳手无松动间隙。安装边界上，该支架通过上部铰接孔与基座连接，安装时需要预留铰接转动的空间，

　　支架摆动范围内不能有其他构件遮挡，侧部锁紧销的穿装方向需要预留足够的操作空间，方便作业人员插拔销件完成扳手的固定与拆卸，支架下部的轮廓做了圆角过渡，避免作业过程中剐蹭操作人员的手部或是相邻的工装部件。这类支架的结构设计没有多余的冗余特征，所有轮廓、孔位都服务于实际的固定、铰接功能，在建模过程中需要重点关注各个孔位的位置度、配合面的公差设定，以及受力部位的壁厚过渡，避免出现应力集中的薄弱点，同时要保证铰接转动时的运动轨迹无干涉，满足实际工位的使用需求。
