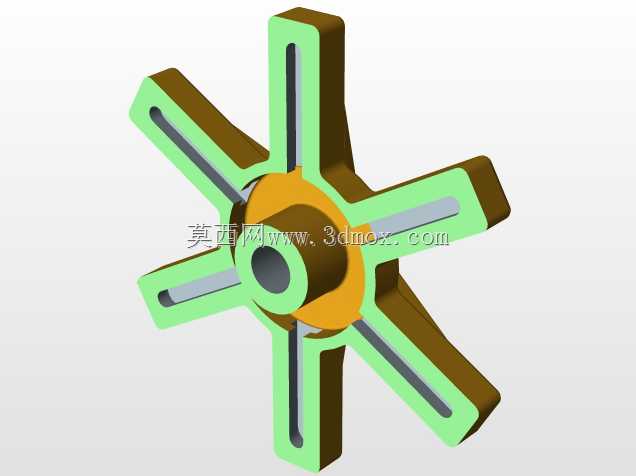

六辐开槽式传动连接轴结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445676
  • 六辐开槽式传动连接轴结构设计

  这类开槽式多辐传动连接轴,常应用在需要周向同步传动、同时允许少量轴向浮动补偿的传动链路中,比如轻工包装设备的间歇送料机构、小型农用机具的动力分导单元、纺织机械的辊组同步传动节点,都能见到同结构原理的零件身影。区别于传统十字万向节的十字轴结构,这款六辐开槽的设计,把传统十字轴的四个传动受力面拓展为六个,在同等轴毂安装直径下,能将单接触面的接触压强降低约三分之一,适配中等转速、中等扭矩的连续传动工况,避免长期交变载荷下接触面出现压溃变形的问题。

  从实际装配逻辑来看,中心的轴孔是核心安装基准,孔壁的公差通常选取H7级过渡配合,与配套的芯轴装配后,既能保证周向定位精度,又不会因为过盈量过大导致装配应力集中在轴孔内壁。六个辐条沿中心轮毂周向均匀分布,相邻辐条的夹角严格控制在60度,保证传动过程中每个辐条受力均匀,不会出现单根辐条过载的情况。每根辐条上的通长开槽是设计的核心功能结构,槽的宽度与配套传动毂上的凸榫尺寸采用小间隙配合,间隙量控制在0.02-0.05mm之间,既可以让凸榫顺利嵌入槽内完成扭矩传递,又能预留足够的热胀冷缩空间,避免设备运行升温后出现卡滞。

  辐条外侧的加厚凸缘,是为了提升开槽部位的结构强度,开槽后辐条的截面抗弯模量会有所下降,外侧的加厚结构相当于在辐条受力末端增加了加强筋,能抵消开槽带来的刚度损失,即使在瞬时冲击扭矩作用下,辐条也不会出现根部断裂的问题。中心轮毂位置的环形凸台,一方面是作为轴向定位的止口,与配套传动毂的端面贴合后,能快速确定轴的轴向安装位置,减少装配时的尺寸调整工作量;另一方面,凸台结构能提升中心轮毂的抗扭截面系数,让扭矩从中心轴孔向六根辐条传递的过程中,应力分布更平缓,避免轮毂与辐条连接的根部出现应力集中。

  在安装边界上,这类轴的整体外径通常根据传递扭矩的大小做系列化设计,以常规适配10-20N·m扭矩的规格为例,整体外圆直径控制在80-100mm区间,中心轴孔直径根据配套芯轴的尺寸在12-20mm范围内调整,辐条的厚度控制在8-12mm,开槽的深度贯穿辐条整个厚度方向,槽的长度占辐条有效长度的80%左右,预留端部的实体结构防止凸榫从槽内滑出。装配时不需要额外的键连接,依靠六个槽与凸榫的配合就能完成扭矩传递,拆装维护时只需要沿轴向抽出轴体即可完成更换,相比键连接的结构,维护效率能提升40%以上。

  从工况适配性来说,这种结构的轴不适合高速重载的传动场景,比如重型减速机的输入输出端、大型输送机的主传动节点,这类场景还是需要传统的十字万向节或者花键轴结构,但在中低转速、需要快速拆装、有少量同轴度误差补偿需求的传动场景中,这种六辐开槽轴的优势非常明显,它可以补偿两端连接轴之间0.5-1度的角度偏差,也能允许1-2mm的轴向窜动,降低整个传动链路对安装同轴度的要求,减少机架加工时的精度控制成本。设计这类轴的时候,通常会选用40Cr材质做调质处理,表面硬度控制在220-250HB,辐条与轮毂的连接位置做R2-R3的圆角过渡,避免热处理时出现淬火裂纹,同时进一步降低应力集中系数。开槽的内壁需要做表面粗糙度处理,Ra值控制在1.6以下,减少与凸榫配合时的摩擦磨损,延长零件的使用寿命。
