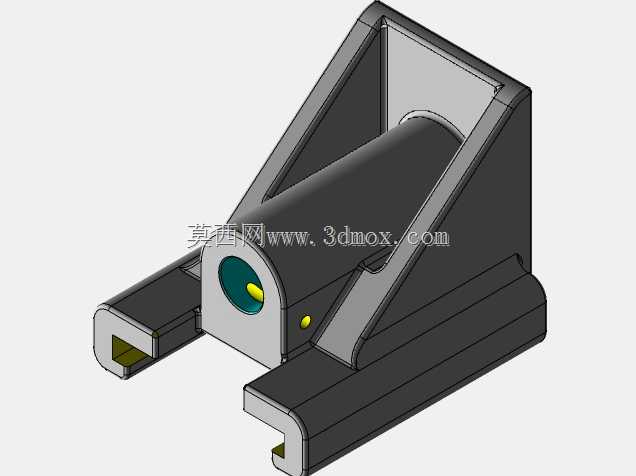

EDFV型管道配套滑动支撑支墩结构

　　在长距离工业管线布设场景中，尤其是存在热胀冷缩位移需求的工艺管道、输送管线系统，滑动支墩是承担管线载荷同时释放轴向位移自由度的核心支撑构件，这款EDFV结构的滑动支墩，主要适配中低压工业管线的架空或管沟布设场景，区别于固定支墩完全锁死管线位置的设计，它允许管线在温度变化产生伸缩时沿轴向产生可控滑移，避免管线因热应力集中出现焊缝拉裂、管段变形等失效问题。从结构设计逻辑来看，该支墩采用一体化斜撑加强的框架式主体，主体承托段为半包覆式弧面结构，与管道外壁的贴合弧度经过匹配设计，接触区域预留了减摩衬垫的安装槽位，实际装配时可嵌入聚四氟乙烯或铜基石墨减摩板，降低管道滑移时的摩擦阻力，避免管体外壁防腐层在反复位移过程中被磨损。

　　支墩底部采用双侧卡槽式安装接口，卡槽的开口尺寸与配套的安装导轨轨型完全匹配，安装时只需将支墩底部卡槽对准导轨推入预设位置即可完成初定位，卡槽侧面预留了紧定螺钉的安装孔位，在支墩滑移行程的限位边界处可通过紧定螺钉锁定位置，防止支墩在管线滑移过程中出现横向窜动或脱轨。斜向加强筋从承托筒的中下部一直延伸到底座的后端边缘，筋板厚度与主体侧壁厚度保持一致，采用等强度设计思路，在保证整体支撑刚度的前提下尽可能去除非承载区域的冗余材料，降低支墩自身重量，同时筋板与承托筒、底座的连接位置全部做了圆角过渡处理，避免铸造或机加工过程中出现应力集中导致的开裂问题。从安装边界尺寸来看，承托弧面的中心高度是管线布设时标高核算的核心参数，

　　设计时需要匹配整条管线的坡度要求，底部卡槽的跨距决定了配套导轨的选型宽度，支墩整体的轴向长度需要满足管道最大热位移量的1.2倍以上预留量，避免管道位移到极限位置时支墩承托面无法完全覆盖管体。在实际工程应用中，这类滑动支墩通常每隔一定间距沿管线轴向布设，两个滑动支墩之间会根据管线补偿需求设置固定墩或补偿器，支墩的承载能力需要根据单跨管线的自重、管内介质重量以及外部覆载（比如室外管线的风雪载荷、检修踩踏载荷）核算，这款支墩的框架式结构在垂直承载方向的抗弯截面模量经过优化，相比同重量的实心铸造支墩，抗变形能力提升约30%，同时侧面的开放式结构也方便后期运维时检查减摩衬垫的磨损情况，不需要将整段管线抬升即可完成衬垫更换作业。

　　在建模细节处理上，承托筒端面的注油孔是为了定期向衬垫接触面加注润滑脂预留的通道，在粉尘较多的厂区布设场景中，定期加注润滑脂可以避免粉尘进入摩擦面增大滑移阻力，底部卡槽的内侧面做了0.5mm的倒角处理，既方便安装时对准导轨，也能避免卡槽边缘在长期承压后出现卷边变形，影响滑移顺畅度。需要注意的是，这类滑动支墩不能用于存在垂直方向振动载荷的管线场景，比如压缩机出口的脉动管线，振动载荷会导致支墩卡槽与导轨之间出现冲击磨损，缩短使用寿命，在这类场景下需要额外配置减振垫层或者改用固定加导向的支撑结构。
