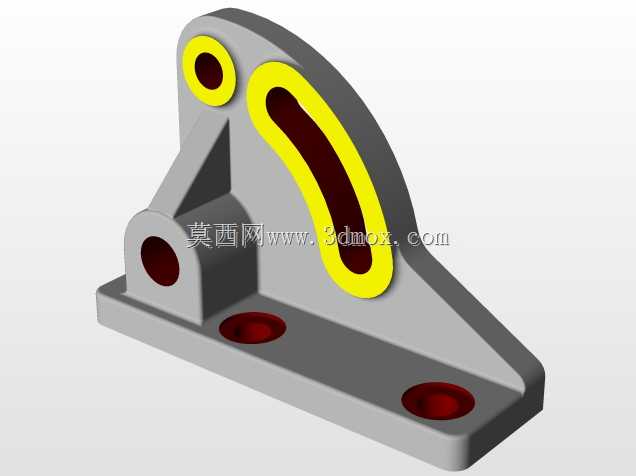

扇形铰接式设备安装固定支座结构

　　这类扇形铰接支座常应用在需要小角度摆动调节的工业设备工位上，比如轻工生产线的导向组件安装位、小型工装夹具的角度调节基座、输送线侧挡机构的摆动支撑端，区别于普通固定式安装座，它自带的弧形铰接槽可以让配套安装的功能件沿预设圆弧轨迹完成角度调整，调整到位后通过弧形槽内的紧固件锁止，不需要额外加装铰接转轴组件，能简化整套机构的零件数量。从结构设计逻辑来看，底座采用带两个沉头安装孔的平板结构，沉头孔设计可以让内六角螺栓安装后头部完全没入底座平面，不会突出支座表面干涉周边运动部件，底座的轮廓做了斜切收边处理，既减少了支座整体的用料重量，也避免了直角棱边在设备装配、维护过程中剐蹭操作人员或线缆管线。支座上部的两个铰接点位，一个是固定圆孔铰座，

　　另一个是沿圆弧轨迹延伸的长弧形槽，固定圆孔作为摆动的旋转基准圆心，弧形槽的曲率半径完全匹配固定圆孔到槽体中心的距离，保证配套部件摆动时全程无卡滞，弧形槽的槽宽与固定圆孔的直径保持一致，能够通用同规格的铰接销轴或锁紧螺栓，减少装配时的零件规格种类。立板与底座之间设置了三角形加强筋，筋板的厚度与立板厚度保持一致，连接位置做了圆角过渡，避免应力集中导致的支座受载开裂，筋板的位置避开了两个安装孔的上方区域，不会对螺栓安装时的扳手操作空间造成遮挡。从安装边界来看，底座的两个沉头孔中心距按照常规工业型材的安装孔距标准设计，可以直接固定在标准规格的铝型材机架或钢板焊接台面上，不需要额外加工转接板；支座整体的高度控制在常规小型功能件的安装高度区间，

　　不会过多占用设备的垂直安装空间；上部的固定铰座孔中心到底座安装面的垂直距离，与弧形槽的两个端点到安装面的高度差经过匹配计算，保证配套部件摆动到两个极限位置时，最低点都不会与底座安装面发生碰撞。在实际使用场景中，这类支座可以替代传统的“固定转轴座+独立弧形挡块”的分体式结构，一体式铸造成型（或机加工成型）的结构整体刚性更好，长期受往复摆动载荷也不会出现分体部件松动移位的问题，铰接面的磨损量更小，日常维护只需要定期在铰接孔和弧形槽内添加润滑脂即可，不需要频繁更换易损连接件。设计时特意将弧形槽的边缘做了凸台加厚处理，因为锁止螺栓的压紧力会直接作用在槽体边缘，加厚处理可以避免锁紧时槽口出现压溃变形，延长支座的使用寿命；

　　固定铰座的孔内可以加装铜套或自润滑轴承，适配高频摆动的使用工况，降低铰接位置的转动阻力和磨损速率。立板的扇形轮廓完全跟随弧形槽的曲率设计，没有多余的外伸结构，整体结构紧凑，在狭小的设备安装空间内也能完成布置，不会和周边的管线、其他传动部件产生运动干涉。
