EDFV系列杆类支撑连接支架结构

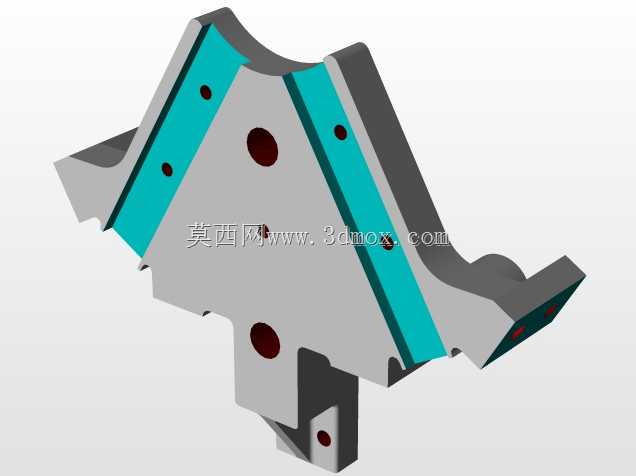

　　这款杆支架主要应用在工业管路排布、设备杆件连接固定的场景中，常见于液压管路系统、气动元件布设、生产线辅助杆件支撑的工位上，核心作用是为横向、斜向布置的杆类构件提供稳定的支撑点位，同时抵消杆件运行过程中产生的径向窜动与振动载荷，避免长杆件因悬臂过长出现挠度变形、连接点位松脱的问题。从结构设计来看，支架主体采用三角承力的构型，主体承力面做了加厚处理，两侧的安装贴合面设置了青蓝色的耐磨衬层，这类衬层一般采用铜基合金或者改性尼龙材质，既可以降低支架与被支撑杆件之间的接触磨损，也能在安装时提供一定的形变补偿量，抵消安装面的平面度误差，让贴合更加紧密。支架上分布的多组通孔分为两类，大直径通孔是穿装固定杆件的定位孔，孔位边缘做了倒角处理，

　　方便杆件穿装时的导向，避免装配过程中刮伤杆件表面的防锈层或者密封面；小直径通孔是支架自身的安装固定孔，用于将支架锁紧在设备基座或者安装墙板上，孔位的排布间距经过受力核算，保证固定螺栓承受的剪切力在许用应力范围内，不会出现长期受载后螺栓断裂的问题。在实际安装边界上，这款支架的背部贴合面为平面结构，可以直接适配平整的安装基面，不需要额外加工适配垫块，两侧的支撑翼板做了圆弧过渡处理，既可以降低应力集中系数，也能避免安装时与周边相邻的管路、元件发生干涉，支架底部的延伸凸耳上同样设置了固定孔，可在重载工况下加装辅助固定螺栓，进一步提升连接的可靠性。设计过程中优先考虑了受力传递的路径，

　　杆件承受的载荷会通过两侧的衬层接触面均匀传递到支架主体承力板上，再通过三个方向的固定螺栓分散传递到安装基座，整个传力路径没有突变的截面，最大程度降低了应力集中带来的断裂风险。在实际选型使用时，需要注意核对被支撑杆件的直径与支架定位孔的匹配度，同时确认安装基面的平面度误差不超过0.1mm，若安装基面存在焊接变形或者加工误差，需要在支架与基面之间加装调整垫片，避免支架安装后产生内应力，长期受载下出现开裂问题。支架的两侧衬层与主体采用嵌入式连接，磨损后可以单独更换衬层，不需要整体更换支架，降低了后期的维护成本，这类结构在自动化生产线的辅助杆件支撑、液压设备的管路固定、工装夹具的杆件定位场景中都有广泛的适配性，相比一体式焊接支架，

　　这款支架的安装调整更加灵活，孔位的加工精度更高，定位重复精度可以控制在0.05mm以内，能够满足有一定定位精度要求的杆类构件固定需求。针对不同的载荷工况，支架主体的材质可以根据使用场景选择，普通工况下采用Q235钢材表面喷塑处理即可满足防锈和强度要求，在腐蚀环境下可以更换为304不锈钢材质，耐磨衬层也可以根据接触杆件的材质调整硬度，避免出现硬度过高刮伤杆件、或者硬度过低磨损过快的问题。
