EDFV径向回转块铰接支撑结构件

　　该径向回转块是流体控制管路系统中配套径向阀组的核心铰接传动构件，主要应用于工业流程管路的阀组执行端，承担阀杆动作的力传递与回转支撑作用，在化工流体输送、市政给排水管网、工业制程控制阀组等场景中，作为阀组内部的动作传递部件，连接执行端与阀芯调节结构，将外部执行机构的直线或回转动作，通过自身的铰接结构转化为阀芯的精准位移，实现管路通断、流量调节的动作传递。

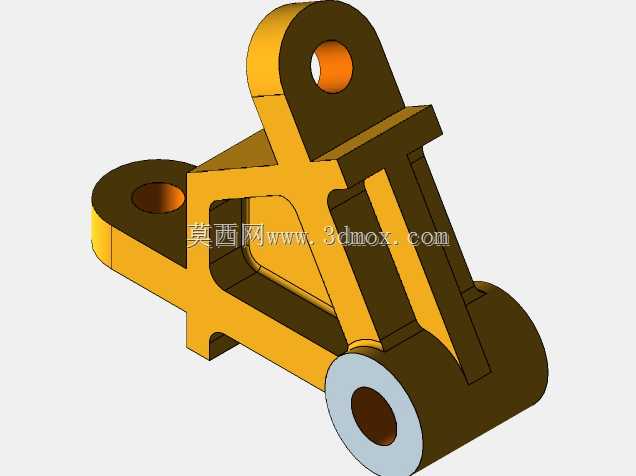

　　从结构功能来看，该构件设置有三处铰接安装位，三处孔位分别对应不同的连接对象：其中两处带衬套的铰接孔分别连接固定机架端与执行驱动端，第三处孔位对接阀芯联动杆，各孔位的同轴度、孔间距公差直接决定阀组动作的顺畅度与位置精度，若孔位形位公差超出设计范围，会出现阀组卡滞、调节行程不足、密封面贴合不严导致内漏的问题。构件主体采用三角加强筋框架结构，在保证整体结构刚度的前提下尽可能削减非受力区域的材料厚度，降低构件自身重量与动作惯量，避免执行机构驱动时出现动作滞后、响应延迟的问题，同时筋板的走向完全贴合受力传递路径，将驱动端的作用力均匀分散到各个连接点位，避免局部应力集中导致构件在高频往复动作下出现疲劳断裂。

　　设计过程中首先根据阀组的额定输出扭矩、动作行程确定各铰接点的中心距，孔位的中心距误差控制在±0.02mm范围内，保证铰接动作时无死点、无卡滞；铰接孔内预留了衬套安装位，可根据实际工况选配铜基自润滑衬套或者聚四氟乙烯耐磨衬套，降低铰接副的磨损速率，延长构件的维护周期，衬套与孔位采用H7/p6的过盈配合，保证衬套安装后无松动、无窜动。构件的安装边界需匹配对应阀组的内部腔体尺寸，整体外轮廓无突出的尖锐棱角，避免安装时与阀腔内部其他构件发生干涉，各安装端面的平面度公差控制在0.03mm以内，保证连接后贴合紧密无间隙，避免动作过程中出现偏载。

　　在实际工况适配中，该构件可承受的最大铰接载荷匹配DN50-DN150通径的径向阀组使用需求，往复动作寿命满足工业阀组万次以上的动作循环要求，构件表面做氧化发黑处理，提升在潮湿、有轻微腐蚀的管路工况下的防锈能力，避免锈蚀产生的杂质卡滞铰接副或者污染管路介质。建模过程中对各铰接位做了装配间隙模拟，验证了全行程动作范围内构件与周边阀腔、推杆、密封件的间隙均大于1mm，无运动干涉风险，筋板的厚度根据受力仿真结果做了优化，非主受力区域的筋板厚度适当减薄，主受力传力路径上的筋板厚度做了加强，在重量与刚度之间取得平衡，既不会因刚度过低出现受力变形，也不会因重量过大增加执行机构的负载。
