起重机桅杆头轴环盖连接结构设计

　　在起重设备的臂架系统中，桅杆作为核心受力支撑构件，其端部的连接部件直接决定了变幅动作的可靠性与载荷传递的稳定性，本次涉及的轴环盖结构，正是桅杆头与变幅拉杆、臂架铰接点处的关键承载零件。从实际工况来看，该部件安装于起重机桅杆的顶端轴段位置，主要作用是对穿装在桅杆头内的铰接轴进行轴向限位，同时承担铰接点处多方向的载荷传递，既要承受臂架起升、变幅过程中产生的径向压应力，也要缓冲作业过程中因载荷波动、风阻带来的交变冲击载荷，避免铰接轴出现轴向窜动，保障臂架与桅杆之间的铰接转动顺畅无卡滞。

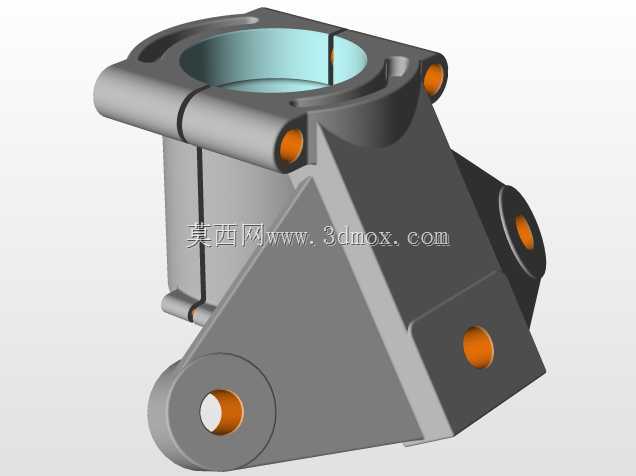

　　从结构设计逻辑来看，该零件采用一体式铸钢基体加工成型，主体为带轴向开口的轴套式夹持结构，开口侧设计有对称的螺栓锁紧孔位，安装时可通过螺栓预紧力抱紧桅杆头的对应轴段，保证与桅杆基体的连接无相对滑动。零件向外延伸出三组带铰接孔的耳板结构，孔位内部设计有衬套安装台阶，可镶嵌铜基自润滑衬套，减少铰接销轴转动时的磨损，延长部件维护周期。所有耳板的铰接孔中心距、轴套夹持段的内径尺寸均严格匹配对应吨位起重机的桅杆头安装边界，轴套段的轴向长度覆盖桅杆头轴段的配合面宽度，保证夹持受力均匀，避免局部应力集中。

　　在安装适配性方面，该轴环盖的夹持内孔与桅杆头轴段采用H7/k6的过渡配合，既保证装配时的定位精度，也能传递足够的径向扭矩与轴向力；耳板上的铰接孔同轴度公差控制在0.02mm以内，避免穿装销轴时出现别卡问题，保证铰接转动副的灵活性。零件的加强筋结构从轴套基体处平滑过渡到各耳板根部，筋板厚度根据对应位置的受力仿真结果做差异化设计，在耳板受拉方向的筋板厚度适当增加，非主要受力方向做减重处理，在保证结构强度满足1.25倍额定载荷静载试验要求的前提下，尽可能降低零件自重，减少桅杆头部的偏载力矩。

　　从实际应用场景出发，该部件主要适配于桁架臂式起重机的桅杆头部连接位置，在设备组装时，先将轴环盖的开口对准桅杆头的轴段卡装到位，穿装锁紧螺栓并按规定扭矩预紧，之后依次将变幅拉杆、臂架上铰点的连接耳与轴环盖的对应耳板对齐，穿装铰接销轴并加装轴端挡板完成固定。日常作业过程中，该部件需要承受来自变幅钢丝绳的拉力、臂架自重的分力以及吊重传递的交变载荷，其结构强度直接影响起重作业的安全冗余，因此在设计时对耳板与基体的连接圆角做了加大处理，避免应力集中导致的疲劳裂纹，所有铰接孔的端面都设计有沉台，可安装防尘密封圈，阻挡作业现场的粉尘、雨水进入铰接副内部，减少衬套的异常磨损。

　　不同于普通的轴端压盖，该轴环盖并非仅起到轴向限位作用，而是集成了多组铰接点的连接功能，将原本需要分别安装的轴端挡盖、铰接耳座整合为一体式结构，减少了桅杆头部的零件数量，降低了现场安装的工序复杂度，同时也避免了多个分体零件连接带来的累积误差，提升了铰接点的装配精度。在尺寸边界上，该零件的最大外轮廓尺寸适配对应吨位起重机桅杆头的安装空间，不会与周边的变幅滑轮组、钢丝绳导向件产生运动干涉，所有螺栓锁紧位置都预留了足够的扳手操作空间，方便现场维护时的拆装作业，无需额外拆卸周边其他构件即可完成该部件的更换。
