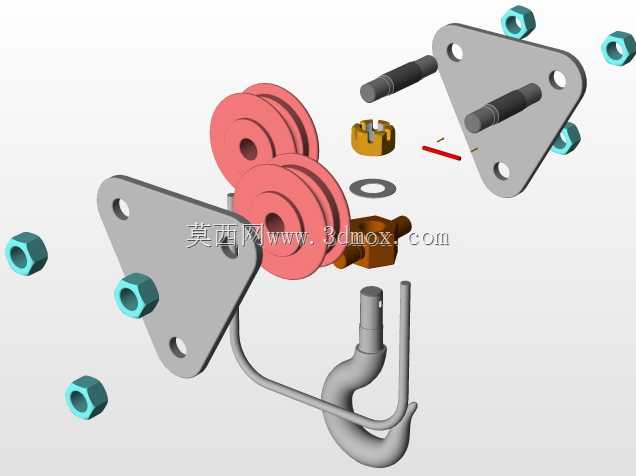

起重机吊钩组爆炸视效结构拆解展示

　　在工矿企业的物料转运、港口货场的装卸作业、基建工地的构件吊装场景里，吊钩组是桥式起重机、门式起重机、动臂式起重机上直接承接吊重载荷的核心执行部件，所有被吊物的重力最终都要通过这个组件传递到起升钢丝绳上，其结构可靠性直接决定吊装作业的安全边界。这套拆解结构呈现的是中小吨位起重机常用的短钩型吊钩组，没有额外的配重式钩架，整体结构紧凑，适配厂房内净空高度有限的吊装工况，能在有限的起升高度范围内最大化有效吊重行程。

　　从结构组成来看，整套组件的受力核心是两块对称布置的三角形连接板，板件上的三个开孔分别对应滑轮轴安装位、吊钩横梁安装位以及结构加强定位位，三角构型的板件相比直板结构能更好地分散滑轮传递来的钢丝绳拉力与吊钩传递来的竖向吊重，避免应力集中在单条连接线上。两块板件之间夹持的是双滑轮结构，滑轮的绳槽半径匹配常规起升钢丝绳的直径规格，双滑轮设计可以让钢丝绳的分支数达到4，在同等钢丝绳直径下将单绳受力降低到总吊重的四分之一，既可以适配小直径的起升卷筒，也能减少钢丝绳的弯折疲劳损耗。滑轮与连接板之间通过台阶式滑轮轴定位，轴端搭配六角防松螺母与止动垫片，避免作业过程中轴件转动窜出，轴与滑轮内孔之间预留了润滑脂加注通道，长期作业时可以定期加注润滑脂减少滑轮转动的摩擦阻力。

　　吊钩部分采用的是锻造钩头搭配U型安全挡杆的结构，钩头的弯曲段曲率经过载荷验算，能避免吊索具在钩内出现应力集中折损，钩尾的螺纹段直接穿过吊钩横梁，用双螺母锁紧防松，U型挡杆的作用是在吊索具挂入钩头后形成封闭防护，避免作业过程中吊索因为晃动、斜拉从钩口脱出引发坠物风险。滑轮与连接板之间还设置了间隔垫片，既可以调整滑轮的轴向间隙，避免滑轮转动时与侧板发生摩擦卡滞，也能在垫片磨损后单独更换，无需整体更换侧板或滑轮，降低后期维护成本。

　　从安装边界来看，整套吊钩组的上部两个滑轮轴孔中心距与起升机构的钢丝绳卷筒出绳间距匹配，安装时不需要额外调整钢丝绳的偏角，能保证钢丝绳进出滑轮绳槽时的偏角控制在允许范围内，减少绳槽的异常磨损。整体组件的下部钩头最低点到上部滑轮轴中心的距离经过优化，在满足吊钩转动空间需求的前提下尽可能压缩整体高度，对于厂房高度受限的室内吊装场景，这个尺寸设计能有效提升起重机的有效起升高度，避免因为吊钩组自身高度过大导致吊物无法提升到目标高度。

　　设计过程中，所有受力件的材质选型都匹配对应吨位的载荷要求，连接板采用低合金高强度结构钢切割成型后做去应力处理，避免焊接或切割产生的残余应力导致板件长期受力变形；滑轮采用铸钢件精加工绳槽，绳槽表面做淬火处理提升耐磨性能；钩头采用整体锻造工艺加工，成型后做无损探伤检测，杜绝内部裂纹、夹渣等缺陷带来的断裂风险。所有紧固件都采用高强度等级的标准件，装配时按照规定的扭矩值锁紧，并且搭配防松结构，适应起重机作业过程中频繁起制动带来的振动冲击，避免紧固件松动脱落。

　　在实际作业过程中，这套吊钩组可以跟随起升机构的动作完成垂直方向的升降，也可以跟随小车或臂架的动作完成水平方向的移位，钩头自身可以围绕吊钩横梁做360度水平转动，方便吊重对位时调整吊物的朝向，不需要额外转动绳索就能完成吊物的角度调整。日常维护时，只需要拆开外侧的螺母就能依次卸下滑轮、垫片、吊钩横梁等部件，检查各零件的磨损情况，对磨损超标的零件单独更换即可，拆解和装配的流程不需要复杂的专用工具，适合工地、厂区等现场维护场景使用。
