摩擦轴轴承支撑座结构设计

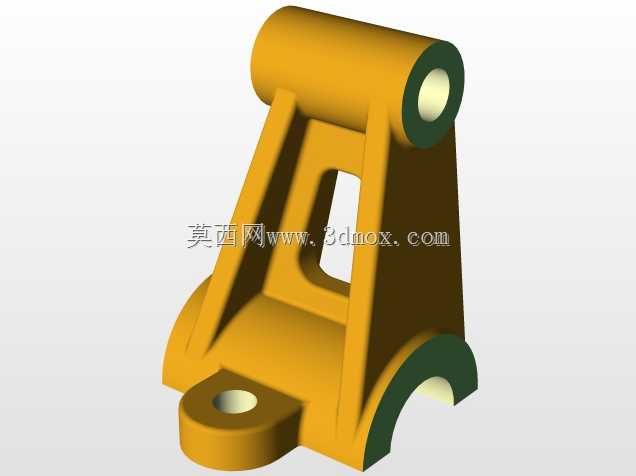

　　在重载传动、铰接摆动类的机械结构中，这类带双铰接位的摩擦轴轴承支撑件，是承担径向载荷、同时适配轴系小角度摆动的核心承载零件，常见于工程机械的连杆铰接端、输送设备的张紧摆臂支撑、农用机具的悬挂连接位，也会出现在专用设备的摆动执行机构安装位，替代传统分体式轴承座与支架的组合结构，减少装配累计误差，提升铰接位的整体刚性。从结构功能来看，该零件集成了两处轴承安装位，上方的同轴筒状结构用于安装摩擦轴的主支撑轴承，内孔预留了轴承外圈的配合公差带，筒壁厚度根据额定径向载荷做了等强度优化，避免应力集中在筒壁与筋板的衔接位置；下方的半圆弧开口结构是辅助铰接位，用于连接摆臂或者固定销轴，开口设计既方便装配时的销轴快速对位，

　　也能在销轴受载产生微小变形时预留形变空间，避免支撑座出现硬接触开裂。零件中部的三角筋布局是设计的核心考量，两处轴承安装位的中心距根据配套轴系的摆动行程确定，筋板采用变厚度设计，靠近主承载筒的位置厚度更大，向下方铰接位逐渐过渡，同时在筋板中部开出矩形减重孔，在不降低整体抗弯截面模量的前提下，减少零件的整体重量，也方便铸造或者机加工过程中的应力释放，避免热处理后出现形变超差。从安装边界来看，主轴承筒的内孔直径适配常规标准深沟球轴承或者滑动轴套的外径，筒的轴向长度根据轴承的宽度预留了0.2到0.5毫米的轴向间隙，避免轴系热胀后出现卡滞；下方的安装凸台带沉头孔位，用于穿装固定螺栓，凸台的高度根据配套安装面的平面度要求设计，

　　保证螺栓锁紧后支撑座不会出现翘曲；下方半圆弧铰接位的内径与配套销轴的外径采用间隙配合，配合公差控制在H8/f7区间，既保证摆动顺畅，也不会出现过大的径向窜动。设计过程中首先要确定两处铰接点的中心距，这个参数直接决定了配套摆臂的摆动角度范围，中心距过小会导致摆臂摆动时角位移过大，加剧轴承的偏磨，中心距过大则会增加支撑座的整体尺寸，浪费安装空间。其次要校核筋板的抗弯强度，当主轴承位承受最大径向载荷时，筋板与主筒衔接处的最大应力要控制在材料屈服强度的三分之一以下，保证长期交变载荷下不会出现疲劳裂纹；减重孔的位置要避开应力集中的区域，孔的边缘做圆角过渡，避免开孔处出现应力集中。零件的外形采用圆弧过渡处理，所有棱角位置都做了R2到R5的圆角，

　　既方便铸造时的拔模，也能减少零件在使用过程中因为磕碰产生的应力开裂点；表面的涂装预留层厚度在建模时已经考虑，所有配合面的尺寸都扣除了涂装层的厚度，避免装配时出现配合过紧的问题。在实际选型应用中，这类支撑座适合用在摆动频率不高、径向载荷较大的铰接位置，相比分体式的轴承座加焊接支架结构，一体化铸造成型的支撑座装配精度更高，不需要现场配焊，减少了装配工作量，同时整体刚性更好，能承受一定的冲击载荷，在矿山设备、工程机械的非高精度铰接位应用十分广泛。建模过程中需要注意配合面的形位公差标注，主轴承内孔的圆柱度要控制在0.02毫米以内，两处铰接位的平行度公差根据使用场景确定，一般控制在0.05毫米每100毫米长度范围内，避免装配后轴系出现别劲的问题；安装螺栓孔的位置度公差控制在0.1毫米以内，保证安装时能顺利对位，不需要强行铰孔修正。
