起重设备用十字头连接结构

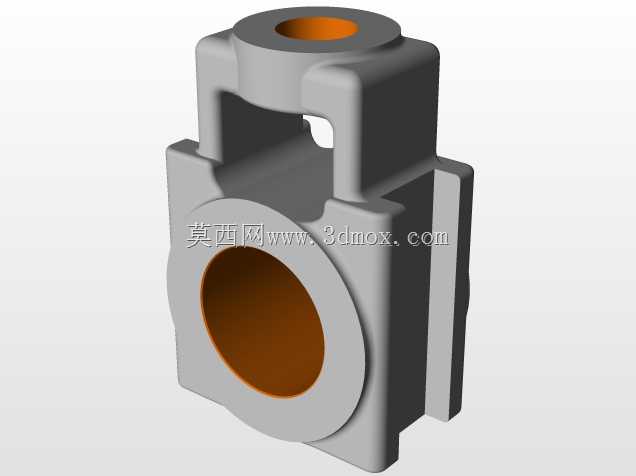

　　在起重设备的起升变幅机构中，十字头作为摇杆与活塞杆、连杆之间的核心铰接传力构件，长期承受交变拉压载荷与冲击载荷，其结构合理性直接决定整套传动机构的运行可靠性与服役寿命。本次设计的十字头结构，针对中小吨位起重桅杆的传动连接需求优化，整体采用中空框架式铸钢基体结构，摒弃了传统实心十字头重量大、应力集中明显的缺陷，在保证结构强度的前提下实现了轻量化设计。从结构功能来看，该十字头设置有两组垂直交错的铰接安装通道，其中横向贯通的大直径内孔用于与连杆销轴配合，孔壁预留有均匀的润滑脂储油槽，可在销轴转动过程中持续形成油膜，降低铰接副的磨损速率，孔口位置加工有同轴止口，用于配套安装轴端挡板与密封件，避免作业过程中粉尘、水汽进入铰接间隙造成磨粒磨损。

　　纵向设置的带凸台安装孔用于与起重桅杆的摇杆端头连接，凸台结构经过圆角过渡处理，可有效分散载荷传递过程中的应力集中，避免长期交变载荷下出现根部疲劳裂纹。十字头两侧的导向凸缘结构，可在机构运行过程中沿导向滑槽做小幅滑移，补偿传动过程中产生的微量位移偏差，避免铰接副出现卡滞、别劲的问题。从设计思路层面，建模阶段优先采用对称式布局，所有棱边均做R3-R5的圆角过渡处理，针对载荷传递路径做了拓扑优化，将非承载区域的材料做去除处理，在铰接孔的承载区域做了局部壁厚加强，保证孔壁在最大冲击载荷下的变形量控制在0.02mm以内，满足销轴配合的公差要求。安装边界方面，横向铰接孔的同轴度公差控制在0.015mm以内，端面与孔轴线的垂直度公差为0.

　　02mm，可保证销轴安装后无偏载；纵向安装孔与横向孔的中心距公差控制在±0.03mm，中心垂直度公差为0.02mm，可保证连杆与摇杆的传动角度偏差在允许范围内，避免附加弯矩的产生。实际应用场景中，这类十字头结构除了起重桅杆的传动机构外，也可适配于往复式泵体、压力机滑块传动、矿山破碎设备的铰接连杆部位，其通用化的铰接接口尺寸可适配多数常规直径的传动销轴，无需额外做定制化修改即可完成替换安装。结构建模过程中，对所有配合面均预留了合理的加工余量，非配合面保留铸造拔模斜度，符合铸钢件的生产工艺要求，避免后续生产过程中出现脱模困难、壁厚不均的问题。针对铰接部位的磨损问题，内孔表面设计可适配镶嵌铜衬套的结构，

　　用户可根据实际载荷工况选择是否加装耐磨衬套，衬套磨损后可单独更换，无需整体替换十字头，大幅降低设备的后期维护成本。整体结构无复杂异形曲面，常规的铸造、机加工工艺即可完成生产，加工过程中可通过一次装夹完成横向孔的镗削加工，有效保证孔的同轴度要求，降低加工难度与生产制造成本。在机构运行过程中，该十字头可将活塞杆的直线推力平稳传递给摇杆，转化为摇杆的摆动动作，过程中可自动补偿连杆运动产生的角度偏差，避免传动部件出现附加应力，整套结构的载荷传递路径顺畅，无明显的应力突变区域，经有限元校核，在1.5倍额定载荷下，最大应力值远低于材料的屈服强度，安全系数满足起重设备的设计规范要求。
