EDFV接触网夹7120C结构设计

　　在电气化铁路接触网系统的架设与运维环节，接触网夹是承担接触导线定位、固定与载荷传递的核心受力构件，本次涉及的EDFV接触网夹7120C，主要应用于正线接触网腕臂支撑结构与接触导线的连接点位，也可适配站场股道内接触网的非支定位安装场景，能够在户外露天、温变跨度大、长期受电弓滑动振动冲击的工况下保持稳定的夹持力，避免接触导线出现移位、松脱、抬升量超限等问题，保障电力机车受电弓取流的连续性与稳定性。

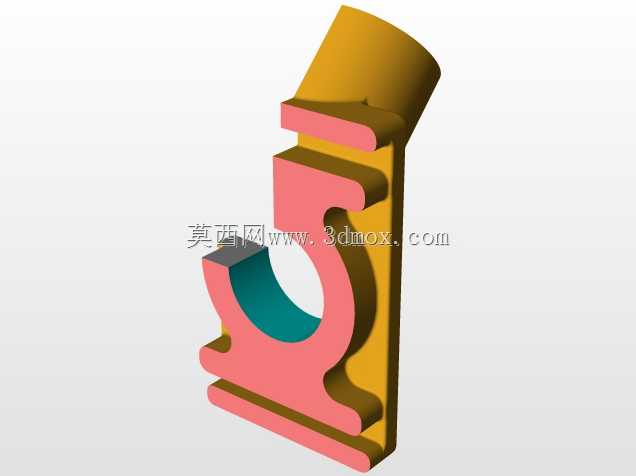

　　从结构功能层面拆解，该接触网夹采用分体式组合夹持结构，主体承载段为立式长板构型，上部设置与腕臂支撑构件匹配的弧形卡合槽，能够直接卡套在圆形腕臂管的指定安装位置，无需额外加工适配接口；下部设置带圆弧内凹的夹持卡口，卡口内弧面与接触导线的外圆弧轮廓完全贴合，配合上下两处横向凸缘的限位结构，夹紧后可完全限制接触导线的径向窜动与轴向滑移，同时不会对导线表面造成压伤或应力集中损伤。构件的色彩区分对应不同的功能分区，黄色段为主体承载基体，承担腕臂传递来的竖向载荷与风载带来的横向交变载荷，粉色段为夹持压合组件，通过螺栓锁紧后提供均匀的夹持预紧力，内凹处的青绿色区域为导线贴合接触面，加工时做了粗糙度控制，避免长期摩擦磨损导线表层。

　　设计过程中首先考量的是安装边界的适配性，该夹体的整体安装高度控制在适配常规腕臂安装空间的范围内，上部卡合槽的圆弧半径匹配国内电气化线路常用的腕臂管外径，下部夹持卡口的内弧半径适配主流规格的铜镁合金接触导线轮廓，安装时无需对现有腕臂或导线做二次加工，可直接通过配套螺栓完成锁紧固定，单人借助常规扭力扳手即可完成现场安装作业，大幅降低施工与运维的更换效率。结构受力层面，设计时通过有限元仿真对风载、受电弓抬升冲击力、导线热胀冷缩带来的轴向拉力做了多工况校核，基体的长板构型做了等强度优化，在非受力区域做了局部减薄处理，在夹持受力区、卡合受力区做了加厚与圆弧过渡处理，既控制了构件整体重量，又避免了应力集中导致的疲劳断裂问题。

　　实际线路应用中，这类接触网夹需要长期承受-40℃到60℃的环境温变，以及列车通过时带来的持续振动，因此结构上没有设置易松动的卡扣类连接，全部采用螺栓锁紧的刚性连接，同时夹持接触面做了防滑纹理处理，即使在螺栓预紧力出现小幅衰减的情况下，也能依靠接触面的摩擦力保持夹持状态，不会出现导线滑脱的风险。另外夹体的外形做了圆弧倒角处理，所有外露棱边都做了R角过渡，一方面避免施工安装时划伤作业人员，另一方面减少户外环境下的应力腐蚀开裂风险，也能降低大风环境下的风阻系数，减少横向风载荷对腕臂结构的额外冲击。

　　从安装适配的角度看，该接触网夹的横向安装宽度控制在合理区间，安装后不会与相邻的定位器、支撑管等构件发生运动干涉，在接触网导线因温度变化产生伸缩位移时，夹体的夹持位置不会对导线的自由伸缩造成额外约束，避免导线出现局部硬点，影响受电弓的平滑通过。夹体上下的凸缘结构除了承担限位作用外，还可作为安装时的定位基准，作业人员可通过凸缘与腕臂、导线的对齐情况快速判断安装位置是否准确，减少现场安装的对位误差，提升施工一致性。
