带定位孔异形安装支架剖视结构设计

　　做了快十年机械结构设计，经手的安装类构件少说也有几百套，这类带半圆弧安装基准的支架，最常见的应用场景就是中小型自动化产线的执行端侧装工位，比如气动夹钳的配套安装座、检测传感器的可调支撑件，或是小型输送线侧边的挡停机构固定座，这类工位的共同特点是安装基准面多为圆柱类构件，需要支架自带圆弧贴合面来保证安装同轴度，避免后期调试出现偏载磨损。

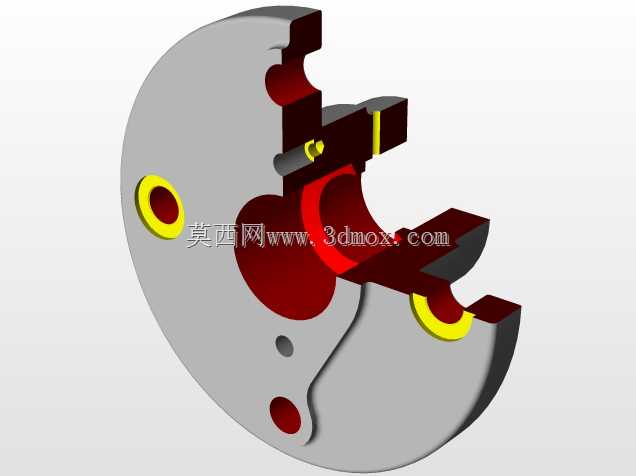

　　从剖视结构能看出来，这个支架的主体采用半圆盘式的基体设计，圆弧面作为主安装贴合面，上面预留的两个带衬套的安装孔，是用来穿设锁紧螺栓，将整个支架抱紧固定在圆柱基准轴上的，孔内预留的衬套安装位，是为了加装耐磨铜套或者尼龙缓冲衬套，避免反复拆装锁紧的时候刮伤基准轴表面，也能抵消一部分设备运行时的振动，防止螺栓松动。基体上延伸出来的两个带卡槽的凸台，是用来装夹功能构件的，卡槽的宽度做了公差带设计，刚好适配常用的16mm、20mm直径的导杆或者传感器安装杆，侧面预留的紧定螺钉孔，能在调整好构件伸出长度后直接锁紧固定，不需要额外加装抱箍类配件，减少装配时的零件数量。

　　当初构思这类结构的时候，最先要敲定的就是安装边界尺寸，半圆盘的直径不能超过配套圆柱轴径的1.8倍，不然会占用过多的周边安装空间，毕竟自动化产线的侧装工位空间都比较紧凑，旁边往往还排布着气管、线槽等辅件，尺寸过大会干涉其他构件的走线和维护。凸台的伸出长度要控制在基体半径的0.6倍以内，太长的话装夹构件后会形成过大的悬臂力矩，长时间运行容易出现支架变形，导致装夹的构件位置偏移，影响设备运行精度；太短的话又没法预留足够的调整行程，没法适配不同工位的安装位置需求。

　　结构细节上，基体上预留的两个小直径光孔，是用来安装定位销的，当支架在基准轴上调整好周向角度后，打入定位销就能防止运行过程中支架受载荷出现周向转动，尤其是在装夹有冲击载荷的构件比如挡停器的时候，定位销能分担大部分的周向剪切力，避免锁紧螺栓受剪断裂。剖视里能看到的内部空腔结构，不是为了省料随便挖的，是经过受力仿真后做的减重设计，在保证基体整体刚性的前提下，把不受力的内部区域掏空，既能降低零件整体重量，减少基准轴的承重负载，也能在铸造或者机加工的时候减少材料用量，控制加工成本，空腔的转角位置都做了圆角过渡，避免应力集中，在受冲击载荷的时候不会从转角位置出现开裂。

　　实际装配的时候，这类支架的安装流程也很明确，先把两个凸台上的紧定螺钉退到和卡槽内壁齐平的位置，将支架的圆弧面贴合到基准圆柱轴上，穿入安装孔的锁紧螺栓先不拧死，周向转动支架调整到需要的安装角度，调整到位后先装入定位销固定周向位置，再按对角顺序拧紧锁紧螺栓，保证抱紧力均匀分布在圆弧贴合面上，不会出现局部贴合不实的情况，之后再把需要装夹的导杆或者传感器穿入卡槽，调整好伸出长度和角度后拧紧紧定螺钉就完成装配了。日常维护的时候，只需要定期检查紧定螺钉和锁紧螺栓的预紧力，查看衬套有没有出现过度磨损，不需要整体拆解支架，维护效率比传统的分体式抱箍支架高不少。

　　这类支架的适配场景其实比想象中广，除了自动化产线的侧装工位，在小型专用设备的内部支撑、检测治具的构件固定、甚至是小型农用机械的附件安装位都能用到，核心就是利用半圆弧抱紧的安装方式，实现圆柱基准上的任意角度可调固定，同时自带的装夹凸台集成了功能构件的安装位，不需要额外设计转接件，能大幅缩短设备的设计和装配周期。设计的时候最容易踩的坑就是圆弧贴合面的公差控制，如果圆弧面的直径公差做的太大，抱紧的时候就会出现线接触而非面接触，不仅锁紧力不够，还会在运行时出现振动异响；公差做的太小又会导致支架没法顺利套到基准轴上，装配难度大幅提升，一般这个尺寸的公差要控制在H7的精度等级，配合表面粗糙度1.6的加工要求，才能保证贴合效果和装配顺畅度。另外凸台上的卡槽轴线和半圆盘基准轴线的平行度也要控制在0.02mm以内，不然装夹长导杆的时候会出现卡滞，调整滑动构件的时候阻力过大，影响调试效率。
