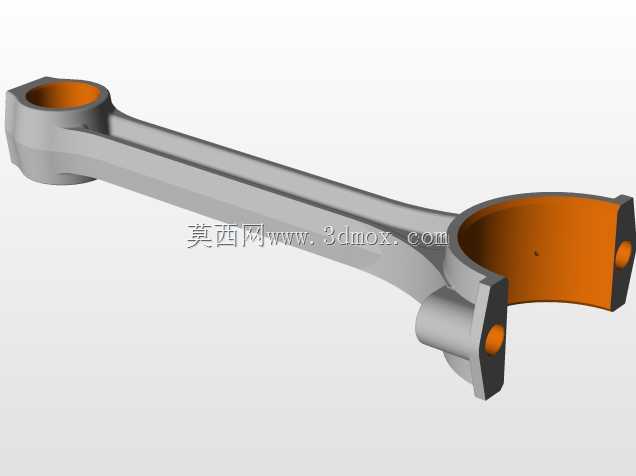

内燃机分体式连杆结构三维数模

　　在往复式动力机械的传动链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套分体式连杆的三维结构，完全围绕高负荷交变工况下的力学传递需求搭建。日常应用场景覆盖小排量乘用车汽油机、通用小型柴油机、固定式动力机组等配套的动力输出单元，实际运行中需要把活塞承受的燃气爆发压力完整传递给曲轴曲柄销，同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出，整个工作周期内要持续承受拉压交变载荷、惯性力带来的弯曲载荷，以及高速运转下的振动冲击，因此结构设计的每一处细节都对应实际工况的受力要求。

　　从结构设计思路来看，杆身采用了工字形截面构型，这种截面形式能在同等材料用量下获得更高的截面抗弯模量，相比矩形截面能有效降低往复运动的惯性质量，同时保证杆身在爆发压力下的抗压缩失稳能力，工字形截面的过渡圆角做了连续平滑处理，避免应力集中带来的疲劳断裂风险。连杆小头端为整体式圆环结构，内孔用于安装活塞销，孔壁预留了衬套压装的尺寸公差带，工作时衬套与活塞销形成滑动摩擦副，小头端的油孔位置对应活塞销座的润滑油道，能将曲轴箱飞溅的润滑油引入摩擦面形成油膜，降低销与衬套的磨损速率。连杆大头端采用分体式斜切口设计，斜切角度匹配曲轴曲柄销的装配空间，使得连杆组件能顺利从气缸体内完成拆装，大头端的剖分面设计有定位结构，保证连杆盖与杆身装配时的位置精度，避免运转过程中盖体错位引发的轴瓦偏磨。大头端内孔用于安装连杆轴瓦，轴瓦的定位槽与杆身、盖体上的定位凸台对应，防止轴瓦在孔内转动堵塞油道，连杆螺栓的安装孔位置经过受力校核，螺栓预紧力的作用线与剖分面垂直，保证接合面在交变载荷下不会出现分离错位。

　　从安装边界尺寸来看，连杆大小头端的中心距是核心安装参数，直接决定发动机的活塞行程与压缩比匹配关系，小头端的外径尺寸需要避让活塞销座的内部空间，避免活塞运动到上止点时与活塞底部发生运动干涉；大头端的外圆轮廓尺寸需要匹配曲轴箱的连杆运动轨迹空间，确保曲轴旋转过程中，连杆大头不会与缸体侧壁、曲轴平衡块发生碰撞。杆身的截面宽度与厚度参数，经过多工况受力仿真优化，在额定转速下的最大拉应力、压应力均控制在材料许用应力范围内，同时杆身表面的粗糙度要求也对应疲劳强度需求，避免表面加工刀痕成为疲劳裂纹的起始点。

　　实际装配过程中，需要先将小头衬套压入小头孔，保证衬套油孔与杆身油道完全对齐，之后将活塞销穿入活塞销座与连杆小头孔，完成活塞与连杆的组装；大头端装配时需要将轴瓦分别安装在杆身与连杆盖的轴承座内，扣合连杆盖后按照规定扭矩与拧紧顺序分次拧紧连杆螺栓，保证轴瓦与曲柄销之间的配合间隙符合设计要求，间隙过大容易引发机油压力不足、轴瓦敲击异响，间隙过小则会导致润滑油膜无法形成，出现烧瓦抱轴的故障。这套三维数模完整还原了连杆的所有结构细节，包括各部位的倒角、退刀槽、油孔、螺栓孔等工艺特征，能够直接用于结构受力仿真、装配干涉检查、加工工艺编制等工作，也可以作为内燃机传动结构教学的演示模型，帮助设计人员理解连杆在动力传递过程中的受力逻辑与结构设计要点。在进行整机匹配设计时，还需要结合活塞的运动行程、曲轴的曲柄半径、气缸的缸径参数，校核连杆的摆角范围，确保连杆在整个运动周期内不会与气缸套内壁发生刮碰，同时杆身的润滑油道走向也需要与整机润滑系统的油路匹配，保证各摩擦副在全工况下都能获得充足的润滑油供给，降低磨损速率，延长构件的使用寿命。
