锥齿轮传动配套安装支座结构设计

　　在中小功率正交传动的设备布局里，锥齿轮副的安装定位精度直接决定了啮合接触斑点的位置、传动噪音大小以及整套传动副的使用寿命，这款安装支座正是为适配单组锥齿轮的定位支撑需求开发的结构件。从实际应用场景来看，这类支座常出现在小型自动化输送线的转角传动位、轻工包装设备的动力转向模块、台式加工设备的主轴进给换向单元中，用来承担锥齿轮轴系的径向与轴向载荷，同时隔绝传动过程中产生的振动向设备机架传递。

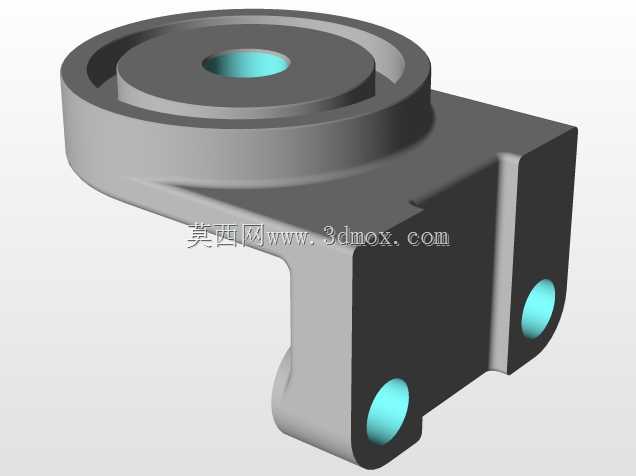

　　设计之初最先敲定的是上部的环形轴承安装腔，这个腔室的内径公差严格按照深沟球轴承或者圆锥滚子轴承的外圈配合公差选取，腔室底部预留了轴承端面的抵靠台阶，避免轴承工作时出现轴向窜动，腔室侧壁的厚度经过载荷校核，能够承受锥齿轮啮合时产生的径向分力，不会在长期交变载荷下出现腔室变形导致的轴承跑外圈问题。上部环形结构的外侧做了一圈加厚的凸缘，一方面是增强腔室的结构刚性，另一方面也为后续加装轴承端盖预留了安装平面，端盖固定后可以实现轴承腔的密封，防止润滑脂泄漏同时阻挡外界粉尘进入啮合区域。

　　支座下部的支撑臂采用了变截面的L型弯折结构，靠近上部轴承腔的位置做了大圆弧过渡，避免应力集中在转角位置，这个过渡圆弧的半径不是随意选取的，是根据支座材料的许用应力、锥齿轮传动的最大轴向分力反复核算后确定的，既不会因为圆弧过大占用额外安装空间，也不会因为圆弧过小导致长期受载后出现转角开裂。支撑臂向下延伸后形成的两个平行安装耳板，是整个支座与设备机架连接的核心部位，两个耳板上的同轴安装孔做了铰制孔精度处理，孔的轴线与上部轴承腔的轴线保持严格的空间位置度要求，这个位置度公差直接决定了锥齿轮的轴线夹角是否符合90度正交的设计要求，一旦偏差超过允许范围，锥齿轮啮合时就会出现偏载，轻则加速齿面磨损，重则出现断齿故障。两个耳板的间距经过匹配设计，刚好可以卡在设备机架的预设安装凸台两侧，安装时穿入铰制孔螺栓即可完成定位，不需要额外调整位置，大幅降低现场装配的调校难度。

　　从安装边界来看，上部轴承腔的顶面到下部安装孔轴线的垂直距离，是根据锥齿轮的分度圆直径、啮合侧隙要求确定的，保证装配后两个配对锥齿轮的节锥顶点能够完全重合，这是锥齿轮正确啮合的核心前提。下部两个安装耳板的外侧平面间距、耳板的厚度尺寸，都适配常见的20mm至40mm厚度的设备安装梁，不需要额外加装调整垫片就能完成固定。三个带衬套的安装孔（上部轴承腔同轴孔、下部两个耳板孔）的孔口都做了倒角处理，既方便装配时轴类零件、紧固件的导入，也能去除机加工产生的毛刺，避免装配时毛刺脱落进入轴承或者齿轮啮合区域造成零件划伤。

　　结构上没有多余的冗余设计，所有的壁厚、加强结构都是围绕承载需求设置的，比如支撑臂的外侧没有做额外的装饰性平面，保留了拔模斜度，适合采用压铸或者铣削加工的方式批量制作，加工时只需要一次装夹就能完成上部轴承腔、下部安装耳板的关键尺寸加工，有效控制加工成本。在实际选型适配时，只需要确认上部轴承腔适配的轴承型号、下部安装孔的中心距与设备机架的安装尺寸匹配，就可以直接替换同类型的支座，不需要改动周边的传动结构，维护更换十分便捷。传动工作时，锥齿轮轴系转动产生的径向力通过轴承外圈传递到上部环形腔，再通过L型支撑臂分散到下部两个耳板的连接位置，最终传递到设备机架上，整个力的传递路径没有突变位置，应力分布均匀，能够在长期满载荷传动下保持结构精度，不会因为支座变形导致锥齿轮啮合间隙变化。
