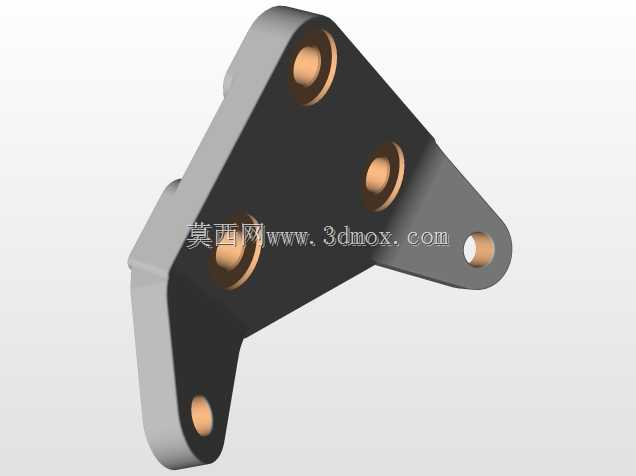

三角式多安装孔机械连接锚索固定座

　　在户外索道架设、工业管线牵拉、重型设备缆风固定这类需要长期承受交变拉载荷的场景里，锚索连接座是直接决定整套牵拉系统可靠性的核心受力部件，本次呈现的这款三角构型固定座，就是针对中载牵拉场景开发的专用连接构件。从结构构型来看，这款固定座采用非对称三角布局，三个延伸臂端分别设置带衬套的安装通孔，中心区域做加厚实体处理，整体没有多余的减重镂空，所有受力路径上的壁厚都做了均匀过渡，避免应力集中导致的疲劳断裂。不同于常规的平板式连接耳板，这款固定座的安装面做了阶梯式沉台设计，每个安装孔位都内嵌铜质衬套，衬套与基体采用过盈压装配合，既可以避免螺栓直接挤压铝合金基体造成孔位变形，也能在长期受振环境下减少连接副的微动磨损，延长部件的更换周期。

　　从实际安装适配性来说，三个安装孔的孔距经过精准校核，既可以适配常规的三螺栓等边距安装基面，也能兼容非等距的异型安装面，非对称的臂长设计让固定座在牵拉不同角度的锚索时，都能保证至少两个孔位处于主受力方向上，不会出现单孔过载的情况。固定座的基体边缘全部做了R3以上的圆角倒钝处理，没有尖锐的切削棱角，一方面是避免安装过程中划伤操作人员或者缆索外层护套，另一方面也能消除热处理过程中边缘区域的应力开裂隐患。在设计思路上，这款固定座没有追求极致的轻量化，而是把载荷冗余放在了第一位，中心加厚区域的厚度是臂端厚度的1.5倍，所有孔位的端面都做了铣平处理，保证螺栓安装时端面贴合率能达到85%以上，避免螺栓受偏载出现弯曲断裂。

　　从安装边界来看，这款固定座的整体外轮廓尺寸控制在紧凑范围内，不会占用过多的安装基面空间，三个安装孔的孔径适配行业通用的M10-M12连接螺栓，不需要额外定制非标紧固件，现场安装时只需要按照孔位标记在基面打对应的安装孔，穿入螺栓打紧规定扭矩即可完成固定，不需要额外的焊接或者粘接工序，后期维护更换也十分便捷。固定座的表面做了硬质阳极氧化处理，氧化层厚度满足户外使用的防腐蚀要求，在潮湿、多盐雾的环境下也能长期使用，不会出现基体锈蚀导致的连接强度下降。在实际工况使用中，这款固定座可以承受沿锚索方向的持续静拉力，同时能抵御阵风、设备运行振动带来的交变冲击载荷，衬套的存在也允许锚索连接端有小角度的偏摆，不会因为角度偏差造成局部应力过载。不同于市面上常见的对称式三角连接板，这款固定座的其中一个延伸臂做了加长处理，专门用来适配锚索牵拉角度存在偏移的安装场景，当锚索牵拉方向不在三个孔位的中心法线上时，加长臂可以分担更多的偏载力矩，保证其余两个安装孔的受力始终处于设计阈值内。在建模过程中，所有的配合尺寸都按照机械设计公差标准做了预留，安装孔的位置度公差控制在0.1mm以内，衬套的压装深度也做了精准限位，保证压装后衬套端面与基体端面齐平，不会出现凸起或者凹陷影响螺栓贴合。整个零件的建模过程完全遵循实际加工工艺逻辑，所有的特征都可以通过三轴铣削加工完成，不需要五轴设备或者特殊工装，加工成本可控，适合批量生产应用。
