多角度铰接式机械连接旋转接头结构

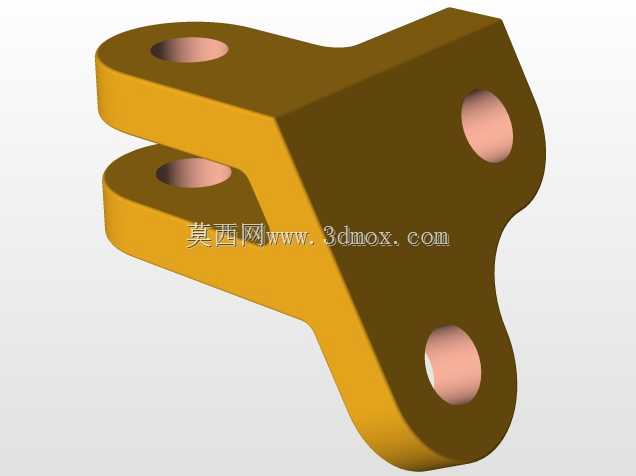

　　在各类需要实现角度补偿、多自由度铰接的工业设备装配场景中，这类角度旋转接头是承担载荷传递、相对转动约束的核心基础构件，常见于工程机械的连杆机构、自动化生产线的摆臂连接位、农用机具的悬挂铰接点，以及部分需要调整安装角度的工装夹具支撑端，区别于固定式的刚性连接支座，这类构件可以在预设的角度范围内实现两个装配部件的相对转动，抵消装配过程中产生的位置公差，同时在设备运行过程中缓冲不同方向的载荷冲击，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，该接头采用分叉式双耳配合单耳安装面的布局，分叉端的同轴通孔用于穿装铰接销轴，与配套的连杆或摆臂端形成转动副，两个同轴孔的加工同轴度公差需要控制在IT7级以内，

　　才能保证销轴穿装后转动顺畅无卡滞，同时避免单侧受力导致的销轴磨损加剧；另一侧的安装板上设置了两个非对称分布的安装孔，孔位的中心距是安装边界的核心参数，直接决定了该接头能否适配预设的安装基座，安装板的轮廓做了圆弧过渡处理，没有尖锐的直角结构，一方面是为了减少热处理过程中的应力集中点，另一方面也能避免安装维护过程中对操作人员造成剐蹭。在功能特性上，该接头的转动角度范围由分叉端的开口间隙与安装板的厚度共同决定，当配套连接件绕销轴转动时，安装板的侧边会作为转动的机械限位，避免转动角度超出设计范围导致相邻部件发生干涉，构件的整体壁厚经过载荷校核，在额定的径向与轴向载荷下，最大变形量控制在0.05mm以内，能够满足中低速、

　　中等载荷工况下的长期使用需求，铰接孔的内壁预留了润滑脂槽的加工余量，实际量产时可以根据使用场景选择是否加装油嘴，实现铰接副的定期润滑，延长构件的整体使用寿命。从安装边界的角度考虑，设计时需要重点关注三个核心尺寸：一是分叉端两耳片的内侧间距，这个尺寸决定了适配的连接端厚度，间隙过大会导致铰接副轴向窜动量大，加速销轴的磨损，间隙过小则会出现装配卡滞，无法顺利完成对接；二是铰接孔中心到安装板贴合面的垂直距离，这个尺寸直接影响转动过程中的运动包络范围，若尺寸核算偏差，转动过程中很容易出现连接臂与安装基座的碰撞干涉；三是安装孔的孔径与孔位分布，这部分需要与安装基座的螺纹孔位置完全匹配，同时要考虑螺栓安装时的扳手操作空间，

　　避免出现螺栓无法顺利拧紧的情况。在实际建模过程中，这类构件的建模重点在于几个孔位的位置度约束，以及耳片与安装板衔接处的圆角过渡处理，衔接处的圆角半径不能过小，否则会在载荷传递过程中出现应力突变，成为整个构件的失效薄弱点，同时耳片的端面需要做倒角处理，去除机加工产生的毛刺，也方便销轴的穿装导向。不同于标准的铰接支座，这类非标的角度旋转接头可以根据具体设备的安装空间、载荷参数调整各部分的尺寸比例，比如在重载工况下可以适当加大耳片的厚度与铰接孔的直径，提升整体的载荷承载能力，在空间受限的场景下则可以压缩安装板的轮廓尺寸，在保证结构强度的前提下缩小整体的安装占用空间。
