在各类传动机构、工装夹具以及中小型自动化输送设备的轴系布局中,角向布置的转轴支撑一直是结构设计里容易被忽略但直接影响整机运行稳定性的环节,这款角轴底座正是针对这类非同轴直连的轴系支撑需求开发的结构件。从实际应用场景来看,这类支座常出现在轻工包装线的转角传动工位、小型木工机械的侧向动力输出端、非标检测设备的角度调整转轴支撑位置,用来承担转轴运行过程中产生的径向载荷与部分轴向倾覆力矩,避免转轴因悬臂过长出现运行抖动、轴承过早磨损的问题。

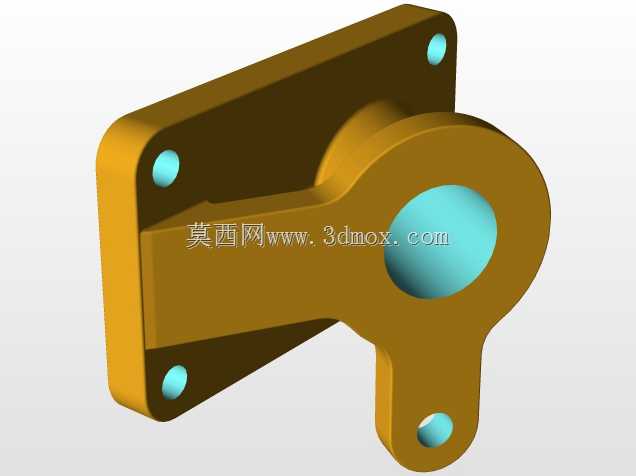

从功能特性上看,该底座采用一体化铸造成型的主体结构,没有拼接焊缝带来的应力集中隐患,主体承载部分做了不等厚的筋条过渡,在安装法兰与轴套支撑段之间设置了平滑的加强连接臂,既保证了整体结构刚度,又不会因为整体壁厚过大造成材料浪费与整机重量冗余。底座的安装面为矩形法兰结构,法兰面上预留了三个均匀分布的安装通孔,孔位做了沉台设计,安装时内六角螺栓的头部可以完全沉入沉台内,不会突出安装面影响底座与安装基准面的贴合精度,三个安装孔的排布避开了轴套的正投影区域,现场安装时可以直接从正面完成螺栓紧固操作,不需要在安装基板背面预留操作空间,适配很多安装空间紧凑、背面无法伸手操作的设备工位。
轴套支撑段为带侧向延伸耳的环形结构,中心通孔为轴类零件或者配套轴套的安装位,孔壁的加工余量预留合理,实际生产中可以根据适配的轴径做二次精镗加工,保证与转轴的配合精度;环形支撑段下方延伸出的带孔凸耳,主要用来安装限位杆、传感器支架或者辅助拉杆,在一些需要附加轴向限位、转速检测的工位上,不需要额外在底座上焊接支架,直接利用这个预留凸耳就可以完成附件安装,减少现场改制的工作量。
设计思路上,这款底座没有采用常规的直筒式支撑座结构,而是将安装法兰面与轴套中心孔的轴线设置为垂直布局,专门适配转角位置的轴系支撑需求,安装法兰的背面与轴套的端面都做了精加工基准面设计,两个基准面的垂直度公差控制在0.02mm以内,安装后可以保证转轴的轴线与安装基准面保持精确的垂直关系,避免轴系安装出现偏角造成的运转卡滞。整体外形的棱角位置都做了R3-R5的圆角过渡,既可以消除铸造应力集中点,也能避免安装调试过程中尖锐棱角划伤操作人员。
从安装边界尺寸来看,矩形安装法兰的长宽尺寸适配常规100mm间距的型材安装孔位,可以直接固定在标准工业铝型材或者钢板焊接的机架上,不需要额外加工转接板;轴套中心孔的高度距离安装法兰背面的尺寸经过优化,既保证了转轴安装后与下方机架有足够的安全间隙,不会出现运转时与机架刮蹭的问题,也不会因为支撑高度过高造成整体重心上抬影响设备稳定性。底座侧向延伸的连接臂宽度经过受力校核,在承受额定径向载荷时,连接臂的最大变形量控制在0.01mm以内,完全满足中低速转轴的支撑精度要求。
在实际选型使用过程中,这类角轴底座可以替代传统的拼接式焊接支座,省去焊接后时效处理、二次机加工的工序,直接采购成品就可以完成装配,大幅缩短非标设备的生产装配周期;同时一体化的结构相比焊接支座的抗振性能更好,在有频繁启停、正反转冲击的传动工位上,不会出现焊缝开裂、连接松动的问题。针对不同的载荷工况,还可以通过更换中心孔内的配套轴套,适配不同直径的转轴,不需要更换整个底座,降低设备后期维护的配件成本。
