机械传动用驱动壳体结构设计

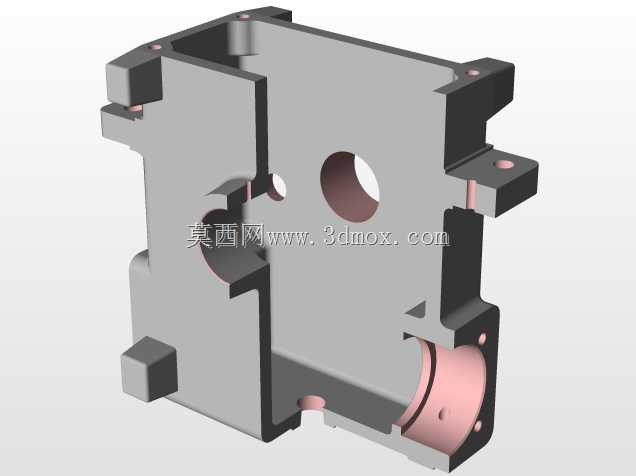

　　在各类工业传动设备的结构组成中，驱动壳体是承担传动组件承载、安装定位与运行防护的核心箱体类零件，其结构合理性直接决定整套驱动单元的运行稳定性与服役寿命。这类壳体通常应用在中小型动力传输场景中，作为传动齿轮、轴系组件、密封件的安装载体，需要在有限的安装空间内完成多组配合面的精度管控，同时兼顾运行过程中的受力承载、润滑介质密封以及外部杂质的防护需求。从实际使用场景来看，这类驱动壳体常配套在轻工生产线的动力传输单元、小型输送设备的驱动端、专用设备的进给传动模组中，需要适配不同安装工位的固定需求，因此壳体外部设计了多组带安装孔的凸台结构，分别对应设备机架的固定点位、端盖的连接点位以及外接附件的安装点位，

　　不同凸台的伸出长度根据实际安装间隙做了差异化设计，避免装配过程中出现干涉问题。在结构设计思路上，该壳体采用了分体式腔体的布局逻辑，内部空腔根据传动组件的排布轨迹做了仿形避让，既能够给齿轮、轴套等回转零件留出足够的运行空间，又能尽可能压缩壳体的整体体积，减少不必要的材料占用。壳体上的不同孔径的通孔分别对应轴系的穿设通道、润滑介质的加注通道以及工艺定位孔，其中大直径的轴孔位置设计了加厚的轴承安装位，能够承受轴系运转过程中产生的径向载荷与轴向窜动，孔位周边的加强筋结构从壳体主体延伸至安装凸台根部，有效提升了受力位置的结构强度，避免长期受载出现形变导致的配合精度下降。从安装边界来看，壳体的整体外轮廓做了多组切边与定位平面设计，

　　能够在装配时快速完成与相邻部件的贴合定位，底部的支撑凸块高度统一，保证壳体安装后处于水平基准状态，避免轴系安装出现偏角导致的运转磨损加剧。侧面伸出的带孔凸耳用于外接管路或者传感器支架，其位置避开了传动组件的运动轨迹，同时预留了足够的操作空间方便后期维护时的拆装作业。在功能特性层面，壳体的腔体结合面做了平整化处理，装配时配合密封垫能够实现润滑腔体的有效密封，防止润滑油泄漏同时阻挡外部粉尘、切削液等杂质进入腔体内部磨损传动零件。壳体的壁厚根据不同位置的受力情况做了差异化分配，承载较大的轴承位、安装脚位置壁厚更厚，非受力的腔体侧壁则适当减薄，在保证整体结构刚性的前提下控制零件的整体重量，降低设备运行时的整体负载。

　　设计过程中需要重点管控各轴孔之间的同轴度、平行度形位公差，以及安装平面与轴孔轴线的垂直度公差，这些精度参数直接影响内部传动组件的啮合精度，若公差超差会导致传动过程中出现噪音增大、零件磨损加快、传动效率下降等问题。同时壳体外部的各安装孔位的位置度需要与配套机架、端盖的孔位做匹配校验，避免装配时出现孔位错位无法安装的问题。对于这类箱体类零件，建模过程中需要先梳理清楚各功能面的优先级，先完成主体腔体的基础轮廓搭建，再依次添加安装凸台、轴孔、加强筋等结构，同时要考虑零件铸造或机加工的工艺可行性，比如壁厚过渡要平缓避免出现应力集中，转角位置设置合理的铸造圆角，机加工面要预留足够的加工余量，减少生产过程中的工艺难度。在实际选型适配时，需要根据内部传动组件的排布尺寸、设备的安装空间限制、运行时的载荷大小来确认壳体的适配性，尤其是轴孔的中心距、安装孔的分布尺寸必须与配套部件完全匹配，才能保证整套驱动单元的顺利装配与稳定运行。
