皮耶塞14.60型机械连接限位构件

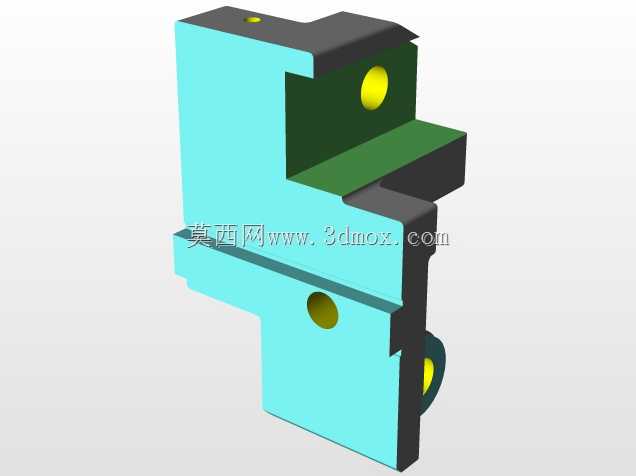

　　该构件属于机械装配体系里的定位连接类零件，日常多应用在工装夹具定位、小型设备模组拼接、非标自动化工位挡停的场景中，核心作用是实现两个相邻运动部件的行程限位、垂直方向的位置校准，同时承担部分侧向载荷的传递，避免运动件超程脱轨或者装配错位。从结构设计逻辑来看，整体采用L型阶梯式布局，主体承力部分做了等厚实体设计，青色区域为主体安装基面，加工时要求平面度控制在0.02mm以内，保证和安装基座贴合时无间隙，避免长期受载出现应力集中断裂。深绿色的凸起台阶为限位工作面，和被限位部件的接触面做了0.5mm的倒角处理，避免硬接触时出现棱角崩损，同时降低装配对位的难度，工人现场装配时不需要反复微调对位，

　　只要将台阶面靠紧被限位件的对应端面即可完成初步定位。构件上分布的三处黄色通孔为安装固定孔，其中垂直基面的两处孔为沉头设计，适配内六角圆柱头螺钉安装，沉头深度刚好覆盖螺钉头厚度，安装后螺钉头不会突出基面，避免和相邻运动部件产生刮擦；侧面横向的通孔为定位销孔，装配时打入圆柱销，承担剪切方向的载荷，弥补螺钉抗剪能力不足的缺陷，长期往复受载也不会出现连接松动。设计时特意将安装孔的孔位做了错位排布，避免同一截面打孔过多削弱主体结构强度，孔边到零件边缘的距离全部控制在孔径的1.5倍以上，符合机械设计的壁厚安全规范，不会出现安装时孔边开裂的问题。从安装边界来看，零件的总高度、总宽度尺寸适配常规40系列工业铝型材的安装槽距，

　　不需要额外加工转接板就可以直接固定在铝型材框架上，横向伸出的限位臂长度经过行程核算，刚好覆盖常用小型气缸的最大伸出量，挡停时的受力点落在气缸活塞杆的轴线上，不会产生偏载力矩损坏气缸密封件。零件的台阶落差尺寸匹配常用16mm厚度的直线导轨滑块安装高度，挡停滑块时接触面完全覆盖滑块端面，不会出现局部点接触压伤滑块表面的情况。在实际工况适配中，该构件可以承受单次500N的侧向冲击载荷，适合低速往复运动的工位挡停，比如流水线托盘的到位挡停、小型滑台的行程限位、夹具开合的位置限定，不需要额外加装缓冲垫就可以满足常规低速工况的使用要求，如果是高速运动场景，也可以在绿色限位台阶面上预留缓冲垫安装螺孔，粘贴聚氨酯缓冲垫吸收冲击能量。

　　建模过程中所有的安装孔位都做了同轴度校验，垂直基面的两个安装孔同轴度控制在0.01mm以内，侧面销孔和基面的垂直度控制在0.015mm以内，保证装配后销子可以顺利打入，不会出现别劲的情况。零件的所有外露棱边都做了R0.3的圆角处理，一方面是去除加工毛刺避免工人装配时划伤手，另一方面是降低热处理环节的应力集中，减少零件淬火时出现裂纹的概率。对于需要频繁调整限位位置的场景，该构件的基面还可以加工成长条调节孔，不过当前版本采用的是固定孔设计，适合定位精度要求高、不需要频繁调整位置的固定工位，重复定位精度可以控制在0.03mm以内，满足大部分普通装配工位的精度要求。在材料选型上，该结构适配45号钢表面发黑处理，也可以根据使用场景换成6061铝合金做阳极氧化，铝合金版本重量更轻，适合对载荷要求不高、需要减重的移动模组场景，钢件版本则适合载荷更大、冲击更强的固定工位，两种材料的安装尺寸完全一致，可以直接互换不需要修改周边安装结构。
