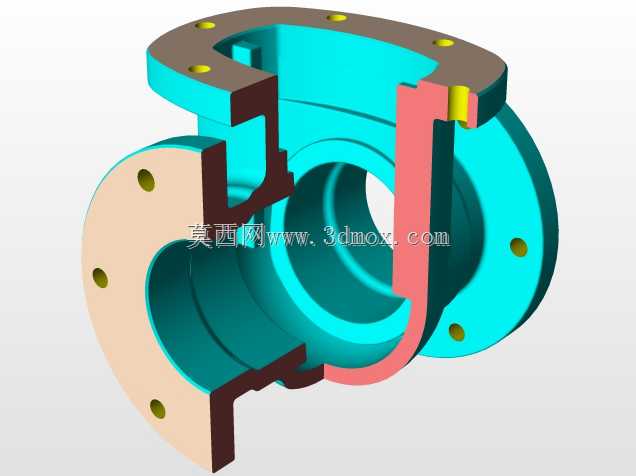

剖视结构法兰连接离心泵泵体

　　这款剖视展示的泵体结构，是单级单吸离心泵的核心承压壳体部件，在民用供水、工业循环水输送、暖通空调水循环、轻度腐蚀性流体输送场景中都有广泛应用，作为整泵的承载基体，它既要容纳叶轮完成流体动能到压能的转换，也要承担连接管路、密封承压、支撑内部组件的多重作用。从剖视结构能清晰看到内部流道的设计逻辑，进水侧为轴向直通的渐缩结构，能让进入叶轮的流体保持稳定流态，减少进水侧的紊流损失，出水侧为蜗壳式扩散流道，截面沿着叶轮旋转方向逐步扩大，能够顺畅收集叶轮甩出的高速流体，逐步将流体的动压转化为静压，降低流道内的水力冲击损失。泵体的进出口均采用法兰连接结构，法兰端面均匀分布螺栓孔，安装时可通过螺栓与对应通径的管路法兰对接，

　　密封面可根据输送介质特性选配橡胶垫片、金属缠绕垫片等密封件，保证连接位置在额定工作压力下无泄漏。从结构设计上看，泵体的壁厚做了差异化处理，法兰连接位置、轴承安装侧的壳体壁厚做了加厚，既可以满足螺栓预紧时的强度要求，也能抵消管路安装产生的附加应力，避免长期运行出现壳体变形；流道位置的壁厚在满足承压要求的前提下做了均匀化处理，既控制了铸件整体重量，也能减少铸造过程中厚薄不均产生的缩松、气孔等缺陷。安装边界方面，该泵体的侧方法兰为进水端，顶部法兰为出水端，两个法兰的端面垂直度、螺栓孔位置度都有严格公差要求，安装时要保证进水侧管路无偏心载荷，避免密封面受力不均出现渗漏；泵体与泵盖连接的止口位置做了精准的配合公差设计，装配时可实现快速定位，

　　保证叶轮与泵体流道的同轴度，减少运行时的径向跳动。内部流道的过渡位置全部做了圆角顺滑处理，没有直角突变结构，既可以降低流体在流道内的阻力，也能避免长期输送含颗粒流体时出现局部冲蚀磨损，延长泵体的使用寿命。在实际选型适配时，要注意该泵体的通径参数匹配对应流量扬程的叶轮规格，壳体的承压等级要匹配系统的最大工作压力，输送高温流体时还要核对材质的高温强度冗余，避免运行过程中出现壳体变形、密封失效的问题。从建模逻辑上看，该结构优先通过旋转特征构建基础的回转壳体轮廓，再通过拉伸切除完成进出口法兰、螺栓孔、密封止口的结构，流道部分的蜗壳截面通过多组截面放样生成，保证流道曲面的顺滑过渡，所有的安装配合面都预留了后续机加工的余量基准，能够直接对接铸造生产的工艺要求，不需要额外做结构调整即可用于模具开模。
