EDFV皮带轮支架总成结构设计

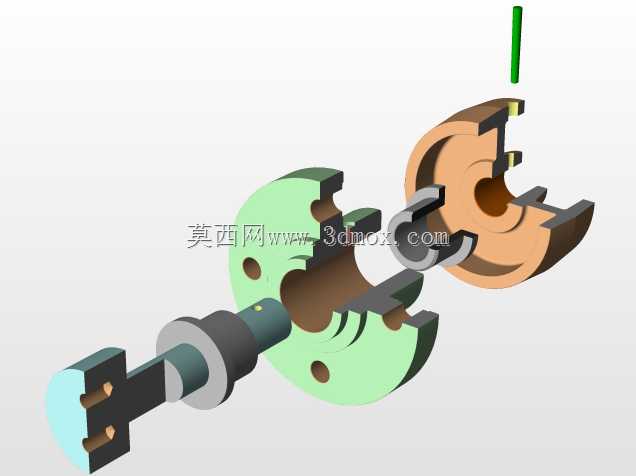

　　在常规工业传动系统的布局里，皮带轮支架是衔接动力输入单元与执行端负载的核心支撑构件，这类部件常见于中小型输送设备、农用作业机具、通用机床辅传系统的动力传递段，主要承担皮带轮组件的径向定位、轴向限位以及传动过程中的载荷承载作用，避免带轮运转时出现偏摆、窜动，保障皮带传动的张紧度稳定，降低传动过程中的功率损耗与皮带异常磨损概率。从实际装配逻辑来看，这套支架总成采用分体式组合结构，拆分后的各部件分别对应支撑基座、带轮安装轴、定位隔套、锁紧构件几个功能模块，支撑基座上预留的安装孔位完全匹配通用工业机架的安装孔距标准，安装时不需要额外对机架进行扩孔、焊接改造，直接通过标准紧固件即可完成固定，大幅降低现场装配的调整工作量。

　　设计过程中优先考虑了传动载荷的传递路径，将带轮运转时产生的径向载荷直接通过支撑基座传导至设备主框架，轴段部分采用阶梯式变径设计，不同轴径段分别对应带轮安装位、轴承配合位、隔套定位位，各轴段的同轴度公差控制在0.02mm以内，避免高速运转时出现动平衡超标引发的整机振动问题。从安装边界尺寸来看，支架总成的横向安装跨度适配中心距120-180mm的皮带传动布局，轴向安装总长度控制在260mm范围内，支撑基座的底部安装面平面度公差不超过0.03mm，保障安装后轴段的水平度符合传动要求，不会出现皮带单边受力的情况。带轮配合面采用标准键槽定位结构，配合普通平键即可完成带轮与轴的周向固定，传递额定扭矩范围内不会出现打滑、滚键问题，

　　端部的锁紧构件采用开槽式锁紧结构，配合定位销完成轴向限位，相比传统圆螺母锁紧方式，占用的轴向空间更小，同时能避免长期运转后螺母松动引发的带轮窜动问题。实际工况适配方面，这套支架总成可适配常规B型三角带、窄V带的传动场景，额定承载转速范围覆盖300-1500r/min的常用工业传动转速区间，支撑部位的轴承配合位预留了标准润滑脂加注通道，日常维护时不需要完全拆解总成即可完成润滑保养，降低设备运维的时间成本。结构拆分设计上，各配合部件均采用互换性公差设计，单个易损部件出现磨损后可直接更换同规格备件，不需要整体替换总成，有效降低设备全生命周期的使用成本。在建模过程中，各部件的装配间隙完全按照实际机械加工的公差要求设定，转动配合部位预留0.

　　01-0.03mm的间隙，过盈配合部位的过盈量控制在0.02-0.04mm区间，完全符合实际机械加工与装配的工艺要求，不存在建模过程中常见的干涉、间隙不合理问题，可直接用于后续的工程图导出、加工工艺编制以及装配模拟验证。针对皮带传动常见的张紧调整需求，支架基座上预留了长条形调整孔位，安装时可在一定范围内调整带轮的中心距，方便皮带安装时的套入以及后期皮带磨损后的张紧度调整，不需要额外加装张紧轮结构即可满足常规的张紧调节需求，进一步简化了传动系统的整体结构。
