异形曲面手持仪表壳体结构设计

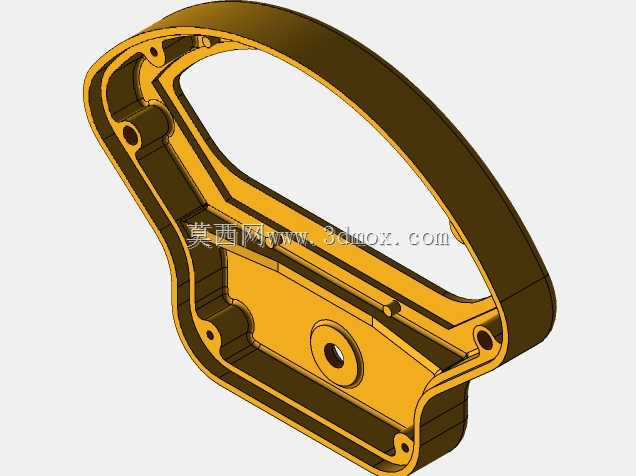

　　在手持类检测仪表的结构开发中，壳体作为承载内部电路板、传感元件、供电模块的核心载体，其结构合理性直接决定设备的握持舒适度、内部元件防护等级以及长期使用的结构可靠性。这款异形曲面手持仪表壳体，整体采用贴合人手握持弧度的流线型轮廓设计，区别于传统方正仪表壳体的生硬棱角，壳体外侧的曲面弧度经过反复适配成年人手掌抓握时的贴合曲线，在长时间手持作业场景下，能够有效降低手掌局部的应力集中，减少操作疲劳感，尤其适合工业现场巡检、户外设备检测这类需要长时间持握设备开展作业的使用场景。从结构布局来看，壳体采用上下扣合的装配形式，沿壳体分型面内侧均匀布置了多组螺丝安装柱，安装柱根部做了环形加强筋过渡，避免螺丝锁附时柱体出现开裂问题，

　　同时安装柱的高度经过精准核算，能够保证上下壳扣合后分型面贴合紧密，无明显段差，配合壳体边缘的止口结构，能够实现基础的防尘防泼溅能力，满足一般工业现场的使用环境要求。壳体内部的腔体做了分区设计，对应不同功能模块预留了独立的安装位，其中中心位置的圆形凸台是核心传感元件的安装基准，凸台端面的平面度公差控制在0.1mm以内，保证传感元件安装后与被测面的贴合精度，凸台周边的加强筋呈放射状布置，既能够提升壳体局部的结构强度，避免外力冲击下凸台出现变形偏移，同时也能对内部的电路板起到支撑限位作用，防止设备跌落时电路板出现窜动损坏。壳体边缘的握持区域做了局部加厚处理，壁厚从常规的2.5mm渐变加厚至3.2mm，在不明显增加整体重量的前提下，

　　提升了握持区域的抗冲击性能，即使设备从1.2米高度意外跌落至水泥地面，加厚区域也能够吸收大部分冲击能量，避免壳体开裂导致内部元件外露。考虑到手持设备的操作便利性，壳体的轮廓宽度在握持区域收窄至62mm，刚好适配成年人手掌抓握时的虎口开合角度，壳体上部的弧形开口区域是显示屏幕的安装位，开口周边的止口台阶高度为1.2mm，能够为屏幕提供限位支撑，同时预留了粘胶或者双面泡棉胶的安装空间，保证屏幕装配后平整无凸起，不会出现刮手的问题。在安装边界的设计上，所有内部安装孔位的位置都与壳体外侧曲面保持足够的安全壁厚，最小壁厚不小于1.5mm，避免注塑成型时出现表面缩痕，影响外观质感。壳体内部的走线槽沿加强筋间隙布置，

　　能够引导内部连接线沿固定路径排布，避免装配时线材被上下壳挤压造成线路短路。针对工业现场使用中可能出现的油污、粉尘附着问题，壳体外表面采用哑光磨砂质感设计，不易残留指纹和污渍，同时曲面过渡处均做了R3以上的圆角处理，没有尖锐棱角，既能够提升握持的舒适度，也能避免日常使用中棱角磕碰造成的漆面脱落。从结构强度验证的角度来看，这款壳体的整体刚性能够满足15N的侧向挤压力下变形量不超过0.5mm的要求，不会因为日常握持施力过大导致壳体变形挤压内部元件，同时各个安装柱的拉拔力能够达到50N以上，保证多次拆装维护后螺丝不会出现滑牙松动的问题。在实际的设备适配场景中，这类壳体可以搭载温度检测、振动检测、厚度检测等多种便携检测模块，广泛应用于工业设备运维、电力线路巡检、汽车故障检测等多个领域，其曲面造型不仅提升了握持体验，也在外观上区别于传统的方正工业设备，更符合当下手持检测设备的人机工程设计趋势。设计过程中，针对壳体的注塑成型工艺也做了充分考量，所有脱模斜度控制在1.5度以上，内部加强筋的厚度不超过主壁厚的0.6倍，避免成型时出现缩印、缺胶等工艺缺陷，同时分型面的位置选择在壳体轮廓的最大截面处，能够简化模具结构，降低量产时的成型难度，提升生产良率。
