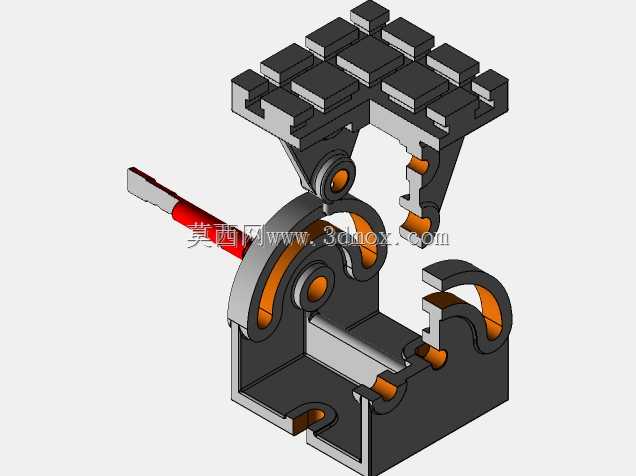

这款摆动铰接机构在自动化生产线的工件转序工位、工装夹具的自适应压紧单元、检测设备的姿态调整模块中都有广泛的适配场景,区别于常规的直线往复执行组件,它能在有限的安装空间内实现定角度的摆动输出,同时通过多组铰接副的配合抵消安装面的形位公差,避免刚性连接带来的卡滞问题。从结构功能来看,机构上下两组安装基座分别承担固定端与执行端的连接作用,上部基座的阵列式安装凸台可直接适配标准工装的T型槽安装,不需要额外加工转接板,下部基座的沉孔结构可直接固定在设备安装面板上,中间的两组弧形铰接副承担摆动导向作用,内嵌的轴套结构预留了润滑脂存储腔,长期往复运行时不需要频繁拆解维护,侧方伸出的驱动杆可直接连接气缸、凸轮等动力源,动力输入方向与摆动平面平行,
不会产生额外的侧向倾覆力矩。设计阶段首先确定了摆动角度的边界,通过铰接点的位置排布,将有效摆动行程控制在35度范围内,刚好覆盖多数工装压紧、工件让位的动作需求,同时避免了过摆带来的结构干涉;在壁厚设计上,主体承力部位的壁厚按照6倍的销轴直径设置,保证反复冲击载荷下不会出现结构变形,铰接部位的配合间隙选取H7/g6的公差带,既保证转动顺畅,又不会因为间隙过大产生回程误差,影响执行端的定位精度。安装边界方面,机构整体的长宽高尺寸适配多数小型自动化设备的安装空间,下部基座的安装孔位间距符合通用工装的安装孔距标准,不需要对现有设备面板进行二次加工即可完成换装,上部执行端的安装凸台间距与常用的气动手指、压头组件的安装尺寸完全匹配,
可直接搭载标准执行元件。在实际工况验证中,这种铰接式摆动结构相比齿轮齿条式摆动结构,抗粉尘污染的能力更强,在机加工上下料、焊接工位的飞溅环境下,不会因为异物进入啮合面出现卡滞,相比转轴式单铰接结构,它的双组弧形导轨副能承受更大的侧向载荷,当执行端受到偏载力时,力会通过两组铰接副均匀分散到基座上,不会出现转轴弯折的问题。设计过程中还特意将驱动杆的连接位置设置在摆动中心的侧下方,动力输入的力臂经过优化,在相同输出扭矩的需求下,所需的驱动力更小,可适配缸径更小的驱动气缸,降低整套机构的占用空间与使用成本,同时铰接部位的限位结构集成在基座本体上,不需要额外安装外置限位块,减少了装配时的调整工作量,安装时只需要固定上下基座的连接螺栓,
接上驱动源即可调试运行,不需要反复调整限位位置来匹配摆动行程。针对不同工况的使用需求,结构上预留了传感器安装位,可在基座侧方加装磁性开关或者行程开关,直接检测摆动的两个极限位置,不需要额外设计传感器安装支架,进一步压缩了整套机构的设计与装配周期。
