汽车电控单元安装固定钣金支架结构

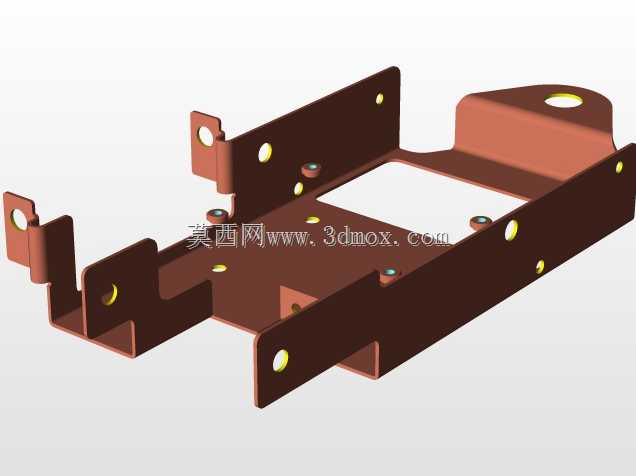

　　这款钣金支架主要应用于乘用车辆发动机舱内部的电控单元安装固定场景，在整车电气系统布局中承担承载、定位车载控制模块的核心作用，能够在车辆行驶过程中承受持续的振动载荷，同时隔绝部分舱内高温对电控元件的影响，避免控制模块出现移位、松脱导致的电气连接故障。从结构设计来看，整体采用一体化冲压折弯成型工艺，没有额外的焊接拼接结构，既减少了加工工序的累计误差，也提升了整体结构的抗疲劳强度，适配量产车型的规模化冲压生产需求。支架主体设置了多组不同规格的安装孔位，其中边缘位置的通孔用于支架本身与车身纵梁或舱内安装基座的螺栓固定，孔位周边做了翻边强化处理，避免长期受振后孔位出现撕裂变形；中部区域的带压铆螺母的安装位，用于直接固定电控单元本体，

　　压铆螺母的同轴度公差控制在0.1mm以内，保证电控单元安装后接插件位置能够与整车线束接口精准对位，减少装配时的调整工作量。支架的折弯边做了差异化的高度设计，靠近车身安装侧的折弯边高度更高，形成局部的加强筋结构，提升支架整体的抗扭刚度，避免车辆经过颠簸路面时支架产生共振异响；靠近电控单元接插件的一侧特意预留了足够的走线空间，折弯边做了内收处理，不会干涉线束的插拔操作，也能避免锋利的钣金边缘割破线束绝缘层。在安装边界的设计上，支架整体的外轮廓尺寸完全适配对应车型发动机舱的预留安装空间，最外侧的固定孔位间距与车身基座的预装螺柱位置完全匹配，装配时无需额外扩孔或调整基座位置，能够直接实现盲装对位，提升整车总装的工序效率。

　　支架表面采用电泳防锈处理，能够适应发动机舱内高湿、多盐雾、温差变化大的使用环境，长期使用不会出现锈蚀脱落的问题。设计过程中针对钣金的折弯系数做了精准核算，所有折弯内角都预留了合理的R角，既避免折弯时出现材料开裂的问题，也不会因为R角过大导致安装面贴合度不足。支架上的减重方孔设置在非承载的中部区域，在不降低整体结构强度的前提下减少了材料用量，同时能够提升舱内空气的流通性，帮助电控单元工作时产生的热量快速散出，避免热量在支架与模块之间积聚。所有外露的钣金边缘都做了去毛刺处理，装配过程中不会划伤操作人员的手部，也不会对周边的线束、管路造成磨损。从受力角度分析，支架的受力路径经过了优化，电控单元的重量通过中部安装位传递到两侧的折弯加强结构，

　　再分散到四个与车身连接的固定点上，每个固定点承受的载荷都控制在螺栓的许用载荷范围内，即使在车辆急加速、急减速或者过弯产生较大惯性力的情况下，支架也不会产生永久性的塑性变形，保证电控单元的安装位置始终保持在设计公差范围内。
