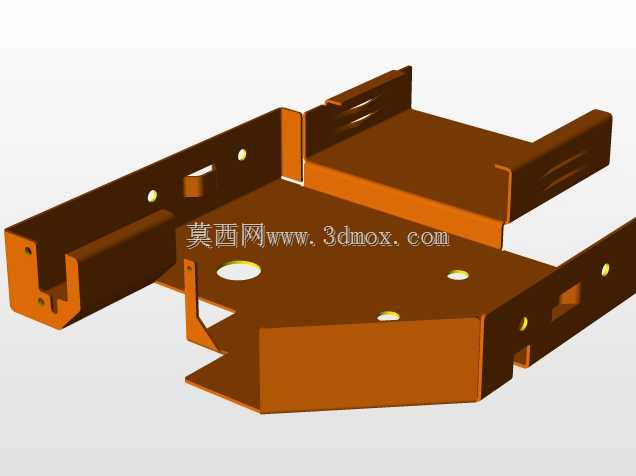

钣金折弯安装固定支架结构设计

　　这类钣金折弯支架在工业装配场景中应用十分广泛，常见于各类电控柜内部元器件承托、小型设备组件的安装定位、生产线旁工装的辅助固定环节，核心作用是为被安装部件提供稳定的支撑基准，同时通过自身的折弯结构抵消设备运行过程中产生的小幅振动，避免连接部位出现松动移位。从结构设计逻辑来看，该支架采用一体化钣金冲压折弯成型工艺，没有额外的焊接拼接部位，整体结构的一致性更好，批量生产时的尺寸公差更容易控制，也避免了焊接带来的热变形、焊疤打磨等后续工序问题。支架底板上开设的多个圆形通孔，分别对应不同规格的紧固件安装需求，其中大尺寸通孔用于主定位螺栓的穿装，小尺寸孔位用于辅助定位或者走线固定，孔位的排布充分考虑了安装时的操作空间，

　　不会出现紧固件扳手无法就位的情况。侧边的多道折弯结构并非简单的直角弯折，每一道折弯的翻边高度都经过受力核算，既能够提升支架整体的抗扭刚度，避免薄板件在承重后出现翘曲变形，同时翻边上开设的长条形槽孔，用于和相邻构件进行快速卡接或者位置微调，安装时不需要完全拧紧紧固件就可以实现支架的初步对位，大幅提升现场装配的效率。在安装边界的设计上，支架的整体外轮廓尺寸适配多数小型工业元器件的安装 footprint，底板的边缘做了小幅的折边处理，既可以消除钣金剪切后的锐边，避免安装操作人员被划伤，同时折边形成的加强结构能够让底板在螺栓锁紧时不会因为局部压力过大出现凹陷变形。支架的几个支脚折弯角度经过反复校核，和安装基面贴合后不会出现悬空间隙，

　　保证锁紧后整个支撑面受力均匀，不会出现局部应力集中导致的支架断裂问题。从功能特性上看，这种开放式的钣金支架不会遮挡被承托部件的散热面，设备运行时产生的热量可以通过支架周边的空隙快速散出，不会因为密闭支撑结构导致热量积聚影响元器件寿命。同时支架上预留的异形缺口，是为了避让安装位置附近的凸起结构，比如设备壳体上的加强筋、相邻部件的接线端子等，不需要在安装时额外对支架进行现场切割修改，适配性更强。设计过程中针对钣金折弯的工艺特性做了专门优化，所有折弯部位的内R角都匹配所选板材厚度的最小折弯半径，避免折弯时出现板材开裂或者外侧拉伸变薄的问题，所有孔位都和折弯边保持了足够的安全距离，避免冲孔时因为距离折弯边太近导致孔位变形，

　　也防止折弯过程中孔位被拉扯出现椭圆化的问题。这类支架在实际使用中，不需要额外的表面处理就可以在常规室内工业环境下使用，如果是在潮湿或者有腐蚀的场景，也可以通过镀锌、喷塑等表面处理提升防护性能，基础结构不需要做任何修改就可以适配不同的表面处理工艺。在选型适配时，只需要核对安装孔位的中心距、支架的整体承重能力以及周边的避让空间，就可以直接替换同类型的支架构件，不需要重新开模，大幅降低备件采购和维护的成本。
