钣金折弯镂空设备安装固定支架结构

项目分类:通用五金配件 发布时间:2021-12-10 ID:445743
  • 钣金折弯镂空设备安装固定支架结构

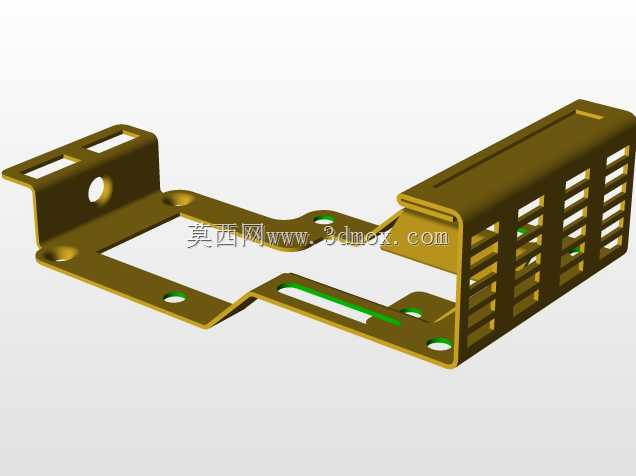

  做了十几年结构设计,这类钣金支架在工控设备内部的应用场景太常见了,多数时候是用来承托小型电气模块、线路转接板或者轻量化功能组件,安装在设备仓的内壁或者机架横梁上,既要保证自身的结构强度,又要兼顾走线、散热还有装配公差的适配。从结构上看,这个零件采用一体化钣金折弯成型,没有额外的焊接拼接工序,生产时直接通过冲压落料、冲孔、折弯几道工序就能完成,量产一致性好,加工成本也能控制在合理区间。零件左侧延伸出的带孔安装耳,是用来和设备基体做锁附固定的,两个长圆孔的设计不是随便画的,实际装配时可以抵消一部分安装孔位的加工误差,不用在装配时反复扩孔调整,现场安装的容错率高很多,耳片上的圆形通孔是主定位孔,装配时先穿定位螺丝预紧,

  调整好位置之后再锁附其他紧固件,能避免支架装歪影响后续模块的安装精度。中间的大尺寸镂空区域,一方面是为了减轻零件自身重量,毕竟钣金件如果做整面封闭,不仅浪费原材料,长期使用下还容易因为应力集中出现变形,另一方面这个镂空位置刚好可以给下方穿过的线束、管路留出避让空间,设备内部布线的时候不用额外绕开支架,能缩短走线长度,减少线路弯折带来的信号衰减或者气路阻力问题。右侧带密集格栅的折弯腔体,是用来承托对应功能模块的安装位,格栅的排布方向顺着模块的散热风道设计,模块工作时产生的热量可以直接通过格栅缝隙散出,不会因为支架封闭造成热量淤积,腔体边缘的翻边结构做了小角度的折弯加强,避免钣金边缘的锐边割伤装配人员的手,同时也能提升腔体的结构刚性,

  承托模块时不会因为受力出现侧边外张变形。设计这类支架的时候,首先要确认的就是安装边界尺寸,左侧安装耳的孔位中心距要和设备基体上的预装孔完全匹配,右侧腔体的内净尺寸要比被承托模块的外形尺寸单边留出0.2到0.3毫米的装配间隙,既不能间隙太大造成模块安装后晃动,也不能间隙太小导致模块装不进去,毕竟钣金折弯是有折弯半径的,内R角的尺寸要根据板材厚度来定,这个零件看起来用的是1.2毫米厚度的冷轧钢板,折弯内R取0.8毫米左右就能保证折弯处不会出现开裂,同时折弯后的尺寸精度也能控制在公差范围内。零件上分布的几个小圆孔,除了安装固定的作用,还有几个是工艺孔,在折弯的时候可以释放板材内部的应力,避免折弯处出现拉扯变形,尤其是在几个折弯转角的位置,

  提前冲好小的止裂孔,能防止折弯时裂纹顺着板材延伸,提升零件的加工良率。实际选型使用的时候,要先核算支架的承重能力,这种1.2毫米厚的冷轧钢板折弯件,静态承重可以达到3公斤左右,完全能满足小型电气模块、转接板这类轻量化组件的承托需求,如果需要承托更重的部件,就要适当增加板材厚度,或者在折弯处增加压筋加强结构。另外支架表面的处理一般采用彩锌钝化或者喷塑,彩锌处理的成本更低,防锈能力能满足设备内部干燥环境的使用需求,如果是在潮湿或者有腐蚀性气体的使用场景,就要改用不锈钢板材加工,或者做电泳、喷塑的表面处理,提升零件的耐锈蚀能力。做三维建模的时候,这类钣金件要注意折弯系数的设置,不同厚度、不同材质的板材折弯系数不一样,如果折弯系数设置错误,加工出来的零件展开尺寸就会有偏差,直接导致孔位错位、装配不上的问题,建模时还要把所有的锐边做倒角处理,不仅是为了装配安全,也是为了避免静电放电时尖端放电影响设备内部的电气稳定性。很多新手设计这类支架的时候,容易忽略装配干涉的问题,比如把安装孔设计在折弯死角的位置,导致锁螺丝的时候螺丝刀伸不进去,这个支架的安装孔都预留了足够的操作空间,锁附时工具可以垂直对准螺丝头,不会出现操作空间不足的问题。还有右侧格栅的宽度,设计时要控制在5毫米以内,既保证散热通风的效果,又能防止较大的异物掉进去损坏内部的模块,格栅的间距均匀,冲压加工时模具受力也更均衡,能延长模具的使用寿命。
