钣金折弯电气安装接线盒结构设计

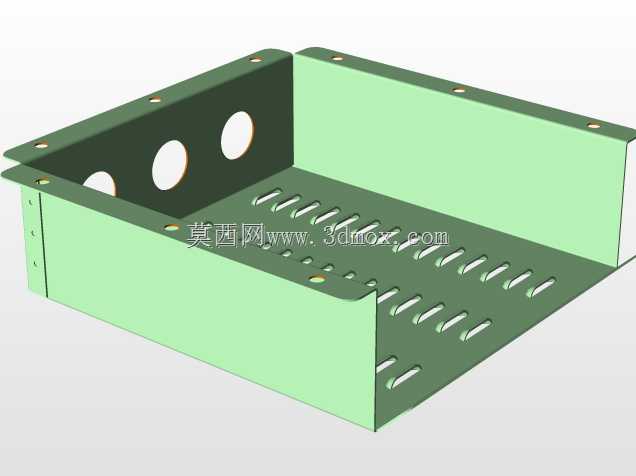

　　这款钣金折弯成型的盒体结构，在工业电气安装场景中有着极高的适配性，常见于各类控制柜内部的模块分装、小型设备的电气元件承载、弱电系统的接线分线场景，也可作为嵌入式工控板的安装防护外壳使用，能够为内部安装的电气元件提供基础的物理防护，同时规整走线布局，避免线缆杂乱引发的干涉、误触问题。从结构设计逻辑来看，整体采用单块钣金折弯成型的工艺思路，减少了拼接焊缝的数量，既能够提升壳体的整体结构强度，也能降低加工环节的工序复杂度，折弯处预留的工艺圆角避免了应力集中导致的钣金开裂问题，同时也能消除安装过程中锐边划伤操作人员的安全隐患。盒体底部排布的长条形通槽，并非随意开设，一方面是为内部安装的发热元件提供自然对流的散热通道，空气可以从槽体间隙流通，

　　带走元件工作产生的热量，避免密闭空间内热量累积导致元件过热失效；另一方面这些长槽也可以作为扎带固定位，布设内部线缆时可以通过扎带穿过槽体将线束固定在盒底，避免线缆晃动拉扯接线端子导致接触不良。侧壁上开设的圆形通孔，是为线缆穿入接出预留的过线位，孔位的排布高度避开了底部安装元件的最高位置，防止线缆弯折半径过小导致线芯断裂，同时孔位边缘做了翻边处理，后续可以加装橡胶护线圈，避免钣金锐边割破线缆绝缘层引发短路风险。盒体上沿外翻的折边是核心的安装定位结构，折边上均匀排布的圆形安装孔，既可以通过螺丝将盒体固定在设备机架、安装梁或者控制柜的安装板上，也可以作为盒盖的连接固定位，折边的外翻设计能够让安装螺丝的头部完全沉在折边平面上，

　　不会突出盒体表面影响后续的盖板安装或者相邻部件的排布。在安装边界的考量上，盒体的侧壁高度是根据常规小型接线端子、薄型工控模块的安装高度设定的，内部净空能够容纳绝大多数厚度在40mm以内的电气元件，不会出现元件顶住盒盖无法闭合的问题；底部的安装基准面平面度控制在合理公差范围内，保证安装在盒底的PCB板、元件不会因为基面不平出现翘曲、焊盘脱裂的问题。侧壁与底面的折弯角度严格控制在90度，保证多件同型号盒体并排安装时不会出现侧面干涉，相邻盒体之间可以紧密排布，充分利用控制柜内的安装空间。过线孔的孔径尺寸适配常规的设备线缆外径范围，无需现场扩孔就能满足大部分穿线需求，若有特殊线缆规格需求，也可以在钣金加工阶段直接调整孔位直径，

　　无需改动整体折弯结构。从实际使用的角度出发，这种一体折弯的钣金盒体相比塑料壳体有着更好的抗冲击性能与耐温性能，在设备运输、现场安装过程中不容易出现开裂、变形问题，在工业现场环境温度波动较大的场景下也不会出现材质老化变脆的问题，使用寿命更长。盒体表面的处理可以根据使用场景选择喷塑、镀锌等不同工艺，应对潮湿、多粉尘等不同的工业现场环境，拓展了结构的适用范围。在建模过程中，所有的折弯参数都匹配常规钣金加工厂的折弯刀具参数，折弯扣除值按照常用冷轧钢板的加工参数设定，导出的加工图纸可以直接用于下料折弯，不需要二次调整工艺参数，能够有效缩短从设计到加工落地的周期。安装孔的孔距公差按照通用安装标准设定，能够兼容市面上常规的安装螺丝规格与标准安装梁的孔位排布，不需要现场重新打孔就能完成固定安装。底部散热槽的开槽宽度做了安全尺寸限制，既保证通风散热的面积，也能防止较大的金属碎屑从槽体掉入盒内引发元件短路，槽体的排布方向顺着空气对流的方向设置，进一步提升自然散热的效率。
