钣金折弯嵌入式设备安装壳体结构

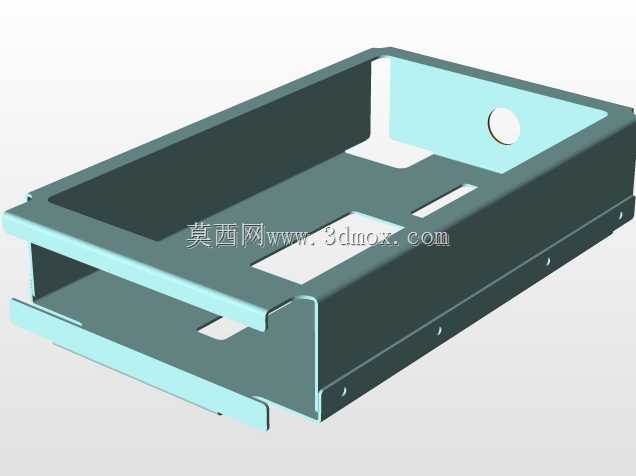

　　这类钣金折弯成型的壳体构件，多应用在工业控制终端、小型嵌入式检测模块、车载电控单元的安装防护场景中，作为内部核心电路板、接线端子、小型功能模组的承载防护结构，日常工况下需要承担隔绝外部粉尘飞溅、抵御轻度外力磕碰、规整内部走线布局的作用，同时还要兼顾和外部安装位的快速适配，不需要额外做复杂的连接结构就能完成装配。从结构设计逻辑来看，整个壳体采用单块钣金板材经多次折弯成型，减少了额外拼接的焊缝与紧固件数量，既控制了整体构件的重量，也避免了多零件拼接带来的装配公差累积，壳体侧壁预留的圆形开孔是为了穿设外接线缆或者安装状态指示灯，底部平面开设的多个异形槽位，一方面是为了给内部元器件的定位柱、接线端留出避让空间，避免装配时出现结构干涉，

　　另一方面也能起到辅助散热的作用，让内部元器件工作时产生的热量可以通过槽位快速散出，不需要额外开设大面积散热孔影响壳体的结构强度。壳体前端延伸出的带折边的抽拉结构，是为了适配滑轨式安装场景，在需要检修内部元器件的时候，不需要完全拆卸整个壳体，只需要松开侧边的固定螺丝，就可以顺着抽拉方向将内部承载的模组拉出，大幅降低现场运维的操作难度，折边结构同时也能起到限位作用，避免抽拉过程中整个内芯直接从壳体中滑脱，造成内部接线扯断或者元器件磕碰损坏。从安装边界的尺寸适配角度来说，这类壳体的外部长宽尺寸严格匹配标准嵌入式安装仓的内空尺寸，折弯处的圆角半径控制在板材厚度的1.5倍，既保证折弯加工时板材不会出现开裂，也能让壳体顺利推入安装仓，

　　不会因为折弯处的毛刺或者尺寸超差出现卡滞。壳体侧壁上均匀分布的小孔是自攻螺丝的安装位，在推入安装位之后，可以通过这些孔位将壳体和外部安装框架锁紧，避免设备运行过程中因为振动出现壳体移位，同时这些孔位的位置也做了沉台设计，螺丝锁紧之后螺丝头不会突出壳体外表面，不会影响后续的面板装配。在实际的结构设计过程中，这类钣金壳体的板材厚度通常根据承载的元器件重量选择，承载重量较轻的控制模组时选用较薄的冷轧钢板，兼顾轻量化和结构强度，若应用在振动较强的车载或者工程机械场景，则会适当增加板材厚度，同时在折弯处增加加强压筋，提升整体的抗形变能力。壳体内部的平面平整度需要控制在合理公差范围内，保证内部安装的电路板可以平稳贴合，

　　不会因为平面翘曲导致电路板受力不均出现焊点开裂的问题，所有的开孔边缘都做了去毛刺处理，避免穿设线缆时划破线缆绝缘层造成短路隐患。不同于注塑成型的塑料壳体，这类钣金折弯壳体的抗冲击能力更强，在工业现场出现意外磕碰的时候不容易出现开裂破损，同时金属材质的壳体也能起到一定的电磁屏蔽作用，减少外部电磁信号对内部精密电控元件的干扰，提升设备运行的稳定性。在装配逻辑上，这类壳体不需要复杂的工装夹具就可以完成和内部模组的组装，内部的定位槽位可以直接卡住电路板的边缘，减少额外的固定螺丝使用量，进一步压缩装配的工时成本，抽拉结构的滑动间隙经过合理设计，既不会因为间隙过小出现抽拉卡滞，也不会因为间隙过大导致装配后出现旷量，在长期反复抽拉检修的场景下也能保持稳定的配合精度。
