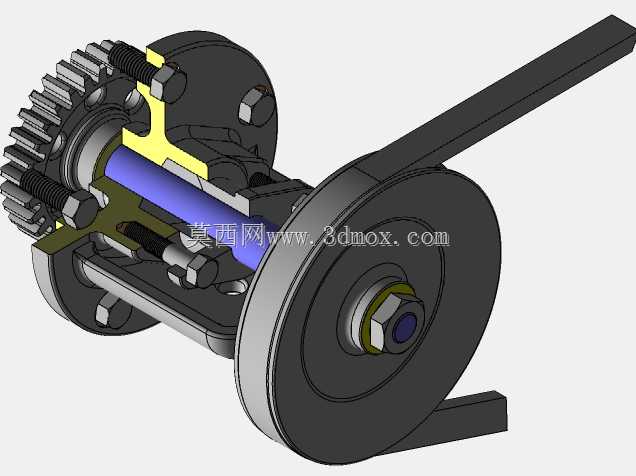

这套带离合功能的V带传动结构,常见于中小型农用加工机具、小型机床进给单元、轻工包装设备的动力传递段,核心作用是在不停机的状态下切断或接通从动端动力,避免主电机频繁启停带来的电流冲击与传动件损耗。从结构布局来看,V带轮布置在轴系的悬臂端,轮槽采用标准Z型V带适配尺寸,轮体通过平键与空心主轴传递扭矩,轴向靠锁紧螺母配合止动垫圈实现定位,螺母外侧预留了足够的扳手操作空间,方便现场拆装调整带轮张紧度。带轮内侧集成了端面离合压盘结构,压盘通过周向均布的三根螺栓与另一侧的齿轮传动端连接,螺栓上套有圆柱螺旋压缩弹簧,常态下弹簧推力将压盘压紧在V带轮的端面摩擦面上,动力从V带轮输入后,经摩擦面传递给压盘,再通过螺栓带动齿轮端同步转动,实现动力输出。
当需要切断动力时,外置的拨叉卡入压盘外侧的环形槽内,沿轴向推动压盘克服弹簧力移动,让摩擦面脱离接触,此时V带轮随皮带空转,齿轮端停止动力输出,拨叉的行程刚好控制在摩擦面完全脱开的距离,避免过度移动导致弹簧压并失效。轴系内部穿有调节拉杆,拉杆一端连接离合压盘的中心位置,另一端延伸至齿轮端外侧,可通过端部的螺母调整弹簧的预紧压力,预紧力的设定需要匹配传递的额定扭矩,既不能过松导致摩擦面打滑烧蚀,也不能过紧导致离合操作力过大、拨叉磨损加快。齿轮端采用直齿圆柱齿轮结构,齿部参数适配相邻传动链的模数与压力角,齿轮与轴套采用过盈配合加骑缝销固定,保证大扭矩传递下无相对转动。整个组件的安装基准为轴系两端的轴承位,轴承位的同轴度公差控制在0.
02mm以内,保证高速运转时无偏摆振动,V带轮的端面跳动公差控制在0.1mm以内,避免皮带运转时出现跑偏、掉带问题。安装时需要注意V带轮的中心高与配套电机带轮的中心高保持一致,两带轮的轮槽端面共面误差不超过0.5mm,皮带张紧度调整以手指按压皮带中段下沉10-15mm为宜,过紧会加剧轴承与皮带的磨损,过松则会出现打滑丢转。离合机构的摩擦面采用粉末冶金材质,具备耐磨、摩擦系数稳定的特性,长期使用后若出现打滑问题,可通过调整端部螺母增大弹簧预紧力,当摩擦面磨损量超过1mm时则需要更换压盘摩擦片。周向均布的螺栓不仅起到传递扭矩的作用,还为压盘的轴向移动提供导向,三根螺栓的平行度公差需要严格控制,避免压盘移动时出现卡滞,导致离合动作不顺畅。
整个组件的润滑点集中在两端的轴承位置,采用锂基脂润滑,每运行300小时补充一次润滑脂,离合拨叉与环形槽的接触位置需要定期涂抹少量润滑脂,减少滑动磨损。在实际设备布局中,这套传动组件通常安装在设备的侧壁安装板上,安装板上开有腰型孔,方便调整整个组件的位置来实现皮带张紧,腰型孔的长度方向与两带轮的中心连线方向一致,调整范围不小于30mm,满足皮带安装与磨损后的张紧需求。
