脚架安装式双作用气动执行气缸结构

　　在轻工自动化生产线、工装夹具工位、物料推送机构这类需要直线往复动作的气压传动场景里，双作用气缸是应用占比极高的执行部件，这款脚架安装的双作用气缸，针对常规卧式固定安装的工位做了结构适配，能在0.5-0.8MPa的常规工厂气压工况下稳定输出直线推拉力，完成工件夹紧、工位移位、闸门启闭这类常见的直线动作需求。

　　从实际使用的功能逻辑来看，双作用气缸区别于单作用弹簧复位气缸的核心点，是活塞两侧的腔室都可以独立接入压缩空气，通过换向阀切换气路就能实现活塞杆的伸出与缩回双向动作，不需要依赖弹簧提供复位力，因此输出力在伸出和缩回两个行程方向都能保持稳定，不会因为弹簧疲劳出现复位力衰减的问题，适合需要双向施力、行程较长的作业场景，比如自动化装配线上的工件压装、输送线的挡料机构、包装设备的推料动作，都能适配这类气缸的出力特性。

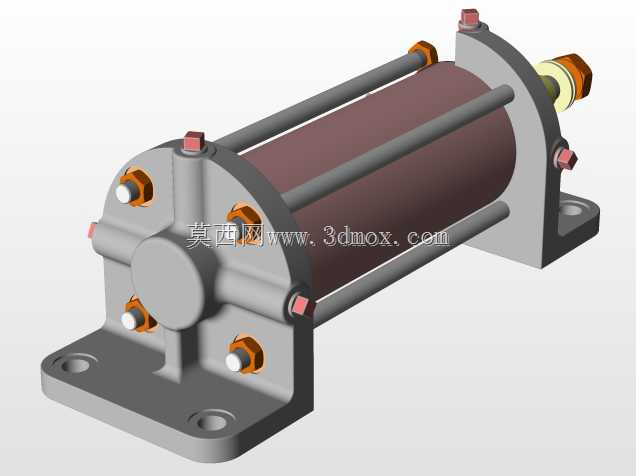

　　这款气缸的安装结构采用了两端一体式脚座设计，脚座直接和缸筒两端的端盖集成加工，不需要额外采购安装附件，安装时直接通过脚座上的两个通孔穿入螺栓固定在设备安装基板上即可，相比中间铰轴、法兰安装的形式，卧式脚座安装的抗倾覆能力更强，能承受活塞杆伸出时带来的侧向力矩，适合活塞杆端部需要连接负载、存在一定径向偏载的工位，避免因为偏载导致活塞杆弯曲、密封件偏磨漏气的问题。设计时端盖和缸筒的连接采用了四根对称布置的拉杆结构，拉杆两端通过带防松结构的螺母锁紧，把前后端盖牢牢压合在缸筒两端，这种拉杆式结构的优势是拆装维护方便，当缸筒内壁磨损或者密封件老化需要更换时，只需要松开拉杆螺母就能拆开端盖，更换内部的活塞密封、活塞杆密封件，不需要整体报废气缸，维护成本更低，同时拉杆对称布置的受力均匀，锁紧时不会出现端盖偏斜导致的缸筒密封面漏气问题。

　　从结构细节的设计思路来看，活塞部分采用了双向密封结构，活塞上安装的耐磨环和密封圈能保证活塞两侧腔室的气密性，同时耐磨环能对活塞的往复运动起到导向作用，避免活塞和缸筒内壁直接金属接触，减少缸筒内壁的磨损，延长气缸的使用寿命。活塞杆伸出端的端盖上设置了导向套和防尘圈，导向套采用耐磨铜合金材质，能为活塞杆的往复运动提供精准导向，抵消一部分活塞杆承受的径向载荷，防尘圈则可以刮除活塞杆表面附着的灰尘、切屑等杂物，避免杂物进入缸筒内部划伤密封件和缸筒内壁，适合机加工车间这类存在金属切屑、粉尘的工况使用。气缸的气口设置在前后端盖的侧上方，气口采用标准内螺纹接口，能和工厂常规的气动快插接头直接匹配，气路布置时不会和底部的安装脚座产生干涉，接管操作空间充足。

　　在安装边界的尺寸设计上，这款气缸的安装脚座底面为基准安装面，两个安装孔的中心距、安装孔的孔径都适配常规自动化设备的安装基板孔位标准，不需要额外加工转接板就能直接固定。气缸的总长度随行程参数匹配，缸筒外径、活塞杆直径都对应标准气缸的出力参数选型序列，选型时可以根据需要的推拉力、行程长度直接匹配对应规格，不需要单独定制结构。活塞杆端部加工有标准外螺纹，能直接连接浮动接头、连接头这类常用附件，和负载端的机构快速连接，不需要二次加工活塞杆端部。

　　在实际工况适配中，这类双作用气缸的运行速度可以通过排气节流阀进行调节，能适应从低速平稳推料到高速快速移位的不同动作需求，相比液压缸，气缸的动作响应速度更快，介质为压缩空气不会出现油液泄漏污染工位的问题，适合食品包装、电子装配这类对清洁度有要求的生产场景。同时气缸的结构没有复杂的电控元件，在潮湿、多粉尘的恶劣工况下只要做好气源的过滤处理，就能长期稳定运行，故障率远低于电动执行元件，维护难度更低。设计建模时，所有的密封槽尺寸、拉杆位置、安装孔位都严格遵循气动元件的通用尺寸规范，装配后各运动部件之间不存在干涉，活塞全行程运动时不会出现卡滞问题，端盖和缸筒的密封面压紧量符合密封件的压缩量要求，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现漏气问题。
