旋转压力接头内部结构三维设计

　　在流体输送管路系统中，存在大量需要相对回转运动同时保持介质压力密封的工况，这类场景下普通硬管连接会因相对转动产生管路扭转、密封失效甚至结构断裂的问题，旋转压力接头就是为解决这类矛盾开发的核心管路连接件，广泛应用在需要连续回转输送压力介质的设备上，比如工程机械的中央回转供液通路、机床主轴的冷却介质输送、包装设备的旋转工位气路连接、纺织设备的旋转辊筒温控介质通路等场景，都需要这类部件实现固定端与旋转端之间的压力介质连续输送，避免管路随转动部件缠绕扭结。

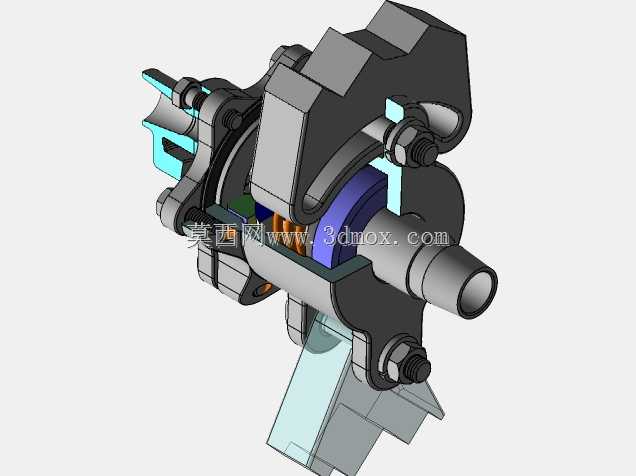

　　从结构设计来看，这款旋转压力接头采用了分体式壳体拼接结构，壳体通过周向布置的紧固件完成拼合，既方便内部密封组件、支撑部件的装配，也能在后期维护时快速拆解更换易损密封件，不需要整体报废接头。内部的支撑结构采用了适配径向与轴向复合载荷的设计，因为接头在工作时不仅要承受内部介质压力带来的轴向推力，还要承受回转过程中管路偏心带来的径向载荷，支撑部件的选型与位置布置直接决定了接头的回转顺畅度与使用寿命，设计时将支撑位置尽量靠近密封配合面，减少回转过程中密封面的径向跳动量，避免密封件因偏磨提前失效。

　　密封结构是这类压力接头的核心设计部分，这款接头采用了多道密封组合的形式，针对不同压力等级的介质适配不同的密封元件，靠近介质通腔的位置采用了耐介质腐蚀的动密封元件，直接阻隔压力介质的泄漏路径，外侧设置了防尘密封结构，阻挡外部环境中的粉尘、碎屑进入接头内部的摩擦副，避免杂质磨损密封面与支撑部件。通流通道的设计采用了等径过渡结构，减少介质在接头内部的流阻损失，避免通径突变带来的压力降与湍流冲蚀，尤其是在输送带有一定粘度的介质或者高速流动的气液介质时，平滑的流道能有效降低介质对接头内部的冲蚀磨损，延长部件的服役周期。

　　从安装边界来看，这款接头的固定端设置了带安装定位特征的连接结构，能够直接与设备的固定支架通过紧固件完成定位安装，安装面的平面度公差在设计时做了严格约束，避免安装时出现偏斜导致回转卡滞；旋转端的接口采用了标准管路连接尺寸，能够直接与对应规格的管路、旋转执行部件对接，不需要额外加工过渡连接件。整体的轴向尺寸与径向轮廓做了紧凑化设计，能够适配安装空间比较局促的设备工位，不会因为接头体积过大与周边的运动部件产生干涉。在设计回转间隙时，充分考虑了不同工作温度下的材料热膨胀量，预留了合理的配合间隙，避免高温工况下部件热胀出现回转卡滞，同时也不会因为间隙过大导致密封面偏心量超标。

　　在实际选型应用时，需要结合工作介质的类型、工作压力范围、最高回转转速、工作温度区间来匹配对应的密封材质与支撑部件规格，这款接头的结构预留了密封件的替换空间，可以根据不同的工况更换氟橡胶、丁腈橡胶或者聚四氟乙烯材质的密封元件，适配水、液压油、压缩空气、冷却剂等多种常见的工业介质。接头的外部设置了防松结构，避免设备运行过程中的振动导致连接紧固件松动，所有的外露金属部件都做了表面防锈处理，能够适应车间内的潮湿、多油污的工作环境，减少外部锈蚀对接头拆卸维护的影响。

　　从建模逻辑来看，这款三维模型完整还原了接头的内部装配关系，包括各个密封件的安装槽位置、紧固件的装配位置、支撑部件的配合公差带，能够直接用于设备的管路系统干涉检查、装配工艺模拟，也可以作为同类接头设计的参考蓝本，帮助结构设计人员快速完成同类型部件的方案迭代，减少从零开始建模的重复工作量。在做设备整体装配仿真时，可以直接导入该模型验证安装空间是否充足，检查接头在回转过程中与周边管路、结构件是否存在运动干涉，提前在设计阶段规避装配干涉、维护空间不足的问题。
