球面密封式管路连接接头结构设计

　　在液压与流体输送管路系统中，球面密封接头是承担管路对接、介质密封与载荷传递的核心连接件，这类结构常应用在存在一定角度偏转、装配公差补偿需求的管路对接场景，比如工程机械的液压管路排布、机床液压站的外接油路、化工流体输送管线的活动段连接，相比平面密封与锥面密封结构，球面密封的自适应对中特性更适配装配过程中存在的轴向偏差、角度偏斜工况，能在不额外增加密封件预紧力的前提下保证密封可靠性，降低管路装配的对位精度要求。

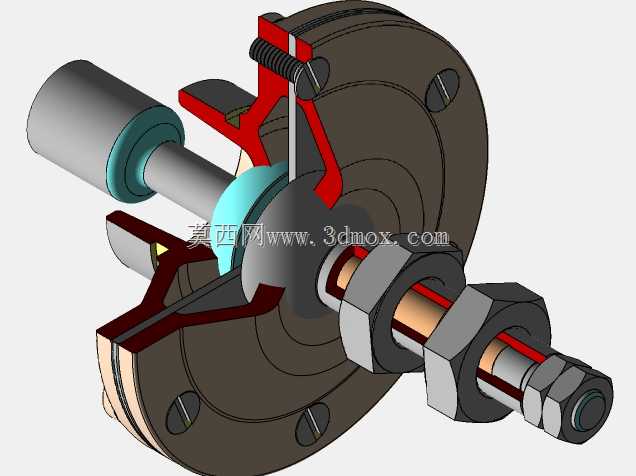

　　从结构功能来看，这套密封球头结构的核心密封副由球面接头体与对应的密封座构成，球面的曲率经过匹配设计，当两部分对接压紧时，球面与密封座的接触区域形成环形密封带，接触压力均匀分布在密封带全域，即使管路在运行过程中受振动、压力冲击产生微小的角度偏转，球面的自位特性也能保证密封带始终保持有效贴合，不会出现局部间隙导致的介质泄漏。结构中集成的压紧弹簧主要用于提供初始预紧力，在管路未充压时保证密封副的基础贴合压力，避免低压工况下的密封失效，同时在压力波动、管路产生微幅轴向窜动时，弹簧的伸缩补偿可以抵消位移量，维持密封面的接触压力稳定。端部的锁紧螺母结构用于实现接头与对接管路的轴向固定，螺母与接头体之间的垫片可以分散锁紧力，避免螺母压紧时损伤接头表面，同时辅助锁紧防松，抵抗设备运行过程中的振动载荷，防止螺母松动导致的密封失效。

　　设计这类球面密封结构时，首先需要根据管路的额定工作压力、输送介质特性确定球面的曲率半径与密封带宽度，压力越高的工况，密封带宽度需要适当增加以降低接触比压，避免球面或密封座出现压溃变形，同时要匹配球面与密封座的硬度差，通常让球面硬度略高于密封座，这样在反复对接、磨损过程中，密封座的微量变形可以自动填补球面的微观加工缺陷，延长密封副的使用寿命。结构的安装边界需要考虑实际管路的装配空间，接头的法兰端采用标准法兰连接尺寸，法兰上的螺栓孔分布符合通用管路法兰的安装规范，可以直接与同规格的管路法兰对接，不需要额外加工转接件；球头端的外接轴径尺寸与常用液压管路的通径匹配，锁紧螺母的对边尺寸符合标准紧固件的安装空间要求，使用常规扳手即可完成装配锁紧，不需要特殊工装。

　　在实际应用场景中，这类密封球头结构常布置在管路系统中存在相对运动、装配误差难以完全消除的部位，比如设备的活动臂架油路对接、需要定期拆卸维护的管路节点、受振动影响较大的管路段，相比硬密封的锥面接头，球面结构的偏转补偿角度更大，通常可以允许3°以内的角度偏斜而不出现密封失效，这给现场管路装配带来了很大的便利，不需要反复调整管路的位置来保证严格同轴，大幅降低了现场装配的工作量。结构内部的流道经过平滑过渡设计，球面接头的内孔与对接管路的通径保持一致，流道转折处采用圆弧过渡，避免介质流经时产生过大的压力损失，同时减少流道内的湍流、气蚀风险，提升管路系统的运行稳定性。

　　从结构细节来看，法兰端的密封面采用平面密封结构与外接法兰配合，加装密封垫片后可以实现法兰端的静密封，法兰与球头本体采用一体化加工结构，减少了额外的连接环节，降低了泄漏点数量；弹簧的安装腔做了防尘密封设计，避免外界的粉尘、杂质进入弹簧腔导致弹簧卡滞、锈蚀，保证弹簧的补偿功能长期可靠；锁紧螺母采用细牙螺纹设计，细牙螺纹的自锁性能更好，微调精度更高，可以精准控制密封副的预紧力，避免预紧力过大导致密封面压伤，或是预紧力不足导致密封失效。在建模过程中，所有配合面的公差配合都经过匹配设计，球面与密封座的配合采用小间隙配合，保证球面可以在密封座内实现微小角度的灵活偏转，同时不会因为间隙过大导致密封带错位；弹簧的刚度经过计算，预压缩量对应的预紧力刚好满足低压密封的需求，同时不会因为预紧力过大导致球面转动卡滞，失去偏转补偿能力。
