FV型机械轴端密封轴组件爆炸结构展示

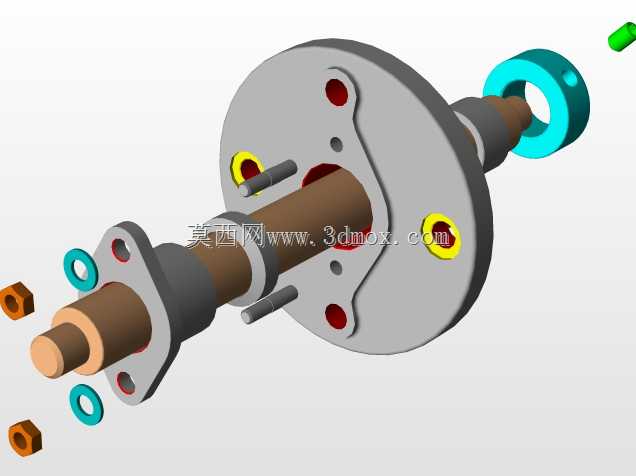

　　这套轴端密封组件的爆炸结构呈现，能让结构设计人员清晰看到每一个零件的装配层级与配合关系，在流体输送、化工反应、泵阀传动这类存在介质泄漏风险的设备场景中，这类密封轴组件是阻止工作介质沿轴伸间隙外泄、阻挡外界粉尘杂质进入设备腔体的核心功能部件。从拆解状态能看到，组件核心是阶梯式传动轴，轴身根据不同配合需求加工了多段不同直径的轴颈，分别对应轴承位、密封件安装位、传动连接位、法兰定位位，每一段轴颈的尺寸公差都需要和配合零件做匹配设计，比如密封件安装段的轴面粗糙度需要控制在Ra0.8以内，避免长期运行磨损密封唇口导致密封失效。

　　组件上的安装法兰盘采用三孔均布的安装布局，法兰盘上的安装孔做了沉台设计，用来容纳紧固件的螺栓头部，避免螺栓突出法兰面影响安装贴合度，法兰盘和轴身之间设置了定位销孔，装配时通过圆柱销完成法兰与轴的周向定位，防止运行过程中法兰与轴出现相对转动，影响密封件的同轴度。法兰两侧分别布置了不同规格的环形密封件，靠近设备腔体一侧的密封件负责阻隔内部介质，外侧的密封件负责阻挡外部污染物，两个密封件之间预留了微小的泄放间隙，当内侧密封出现微量渗漏时，介质可以从间隙导出，不会直接冲击外侧密封，延长整体密封寿命。

　　轴端的锁紧螺母采用六角结构，配合止动垫圈使用，装配时将密封组件、定位衬套依次压装到轴颈位置后，通过锁紧螺母施加规定的预紧力，保证各零件在轴向上没有窜动间隙，止动垫圈的耳片需要卡入螺母的卡槽内，防止设备运行过程中螺母受振动出现松脱。轴端的连接段做了更小直径的轴头设计，用来和外部传动部件比如联轴器、带轮做配合连接，轴头处加工有键槽，通过平键传递扭矩，避免传动部件和轴之间出现打滑。

　　在实际选型适配时，首先要确认轴伸的直径尺寸与设备腔体的安装孔位匹配，法兰盘的三个安装孔中心距需要和设备端盖的螺纹孔中心距完全一致，否则会出现安装错位导致密封件偏磨。安装过程中需要先将所有密封件提前涂抹适配的润滑脂，避免压装时密封唇口被轴肩的锐边划伤，压装密封件时要使用专用套筒均匀施力，不能用锤子直接敲击密封件外圈，防止密封件变形失效。紧固件的拧紧需要按照对角顺序分步施加扭矩，避免法兰盘受力不均出现翘曲，导致法兰结合面出现泄漏间隙。

　　从结构设计逻辑来看，这套密封组件采用模块化的拆分设计，所有易损的密封件、锁紧零件都可以单独拆卸更换，不需要将整根轴从设备中完全抽出，大幅降低了现场维护的工作量和停机时间。轴身的阶梯结构没有采用过多的复杂曲面，所有加工面都是规则的圆柱面和端面，普通的车削加工就可以完成全部轴加工工序，法兰盘的轮廓采用近似圆形的切边设计，在保证安装强度的前提下减少了法兰的整体重量，同时也降低了板材下料时的材料损耗。

　　在不同的应用场景下，可以根据输送介质的特性更换不同材质的密封件，比如输送腐蚀性介质时选用氟橡胶材质的密封环，输送含固体颗粒的介质时在密封侧增加防尘挡圈，高温工况下选用金属缠绕垫片替代橡胶密封件，不需要改动轴和法兰的主体结构就可以完成适配，这种通用化的基体设计加可替换密封元件的思路，能覆盖多数中低压工况下的轴端密封需求。装配完成后需要手动盘动轴件，检查轴转动时是否存在卡滞、密封件偏磨的情况，确认转动顺畅后再进行空载试运转，试运转过程中检查密封位置是否存在渗漏，温升是否在允许范围内，确认无异常后再投入带载运行。
