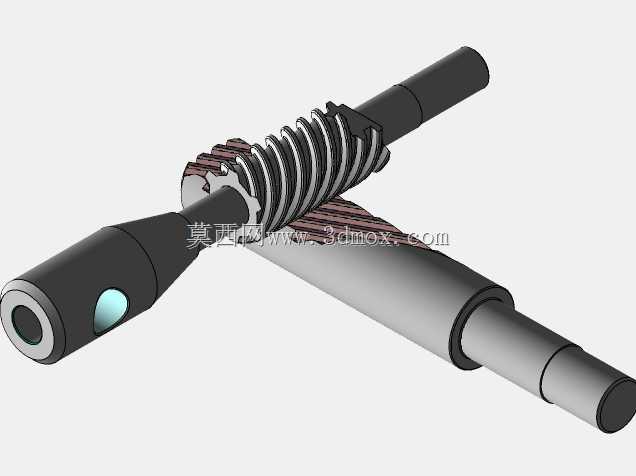

这套交错轴布置的蜗杆蜗轮传动结构,核心作用是实现旋转运动到直线方向圆周运动的转换,在各类需要交错轴动力传递、同时完成特定运动轨迹输出的设备中应用广泛,常见于小型进给机构、精密调节装置、轻工设备的传动单元中,比如包装设备的送料调节工位、小型机床的进给微调模块、自动化生产线的位置调整组件里,都能见到这类传动结构的身影。
从实际功能特性来看,这套结构采用蜗杆与蜗轮交错90度轴布置的形式,蜗杆为多头渐开线齿形,啮合过程中具备反向自锁特性,当蜗轮端作为动力输入时无法带动蜗杆转动,这一特性可以在垂直布置的调节场景中避免负载倒转,无需额外加装制动组件就能实现位置保持,大幅简化配套结构的设计复杂度。蜗轮部分采用分体式齿圈与轴身结合的结构,齿圈部分与蜗杆齿面精准啮合,轴身预留了不同直径的安装轴段,两端的轴颈可适配标准深沟球轴承安装,轴端的扁位与定位孔用于连接外部执行部件,可直接将啮合输出的转动传递到末端负载,同时轴身的阶梯结构可实现轴向定位,安装时无需额外加工定位挡肩,降低配套安装座的加工难度。
设计过程中首先确定的是传动比参数,根据应用场景的输出转速与输入转速匹配要求,选定蜗杆头数与蜗轮齿数的配比,保证传动过程中齿面滑动率处于合理区间,避免齿面过早磨损。齿形参数设计时严格按照啮合原理计算齿侧间隙,既保证转动过程中无卡滞,又将回程间隙控制在精密调节允许的范围内,满足小行程精准调节的使用需求。蜗杆轴端的连接部位设计有内孔与侧向定位销孔,可直接与驱动电机的输出轴插接配合,通过销钉传递扭矩,无需额外加装联轴器,进一步压缩整个传动单元的轴向安装空间。
外形尺寸与安装边界方面,整套结构的横向最大尺寸为蜗杆轴的总长度,纵向尺寸为蜗轮轴的总跨度,安装时需要预留的空间需覆盖两轴的交错布置范围,蜗杆轴的安装基准为两端轴颈的同轴圆柱面,蜗轮轴的安装基准为两端阶梯轴的同轴圆柱面,两轴的中心距是安装时的核心控制参数,中心距偏差需控制在允许公差范围内,否则会出现齿面啮合过紧导致转动卡滞,或是啮合间隙过大导致传动精度下降、冲击噪音增大的问题。蜗杆轴与蜗轮轴的安装面平行度、垂直度公差也需要严格控制,避免齿面偏载造成局部磨损加剧,缩短结构使用寿命。
在实际选型适配时,需要根据负载扭矩核算齿面接触强度与齿根弯曲强度,这套结构的齿部参数适配中小扭矩的传动场景,若用于大负载工况需要调整模数、齿宽参数,同时更换齿部材质提升承载能力。日常使用过程中,啮合部位需要定期加注润滑脂,降低齿面滑动摩擦带来的磨损,因为蜗杆蜗轮传动为滑动摩擦形式,润滑条件直接影响传动效率与使用寿命,开放式布置的结构需要加装防尘罩,避免硬质粉尘进入啮合面造成齿面刮伤。结构的输出运动轨迹可根据蜗杆的齿形导程调整,不同导程的蜗杆匹配对应蜗轮,可实现不同直线进给量与圆周转动量的配比,适配不同设备的运动参数需求,无需改动整体安装尺寸就能完成参数迭代,具备较强的适配性。
