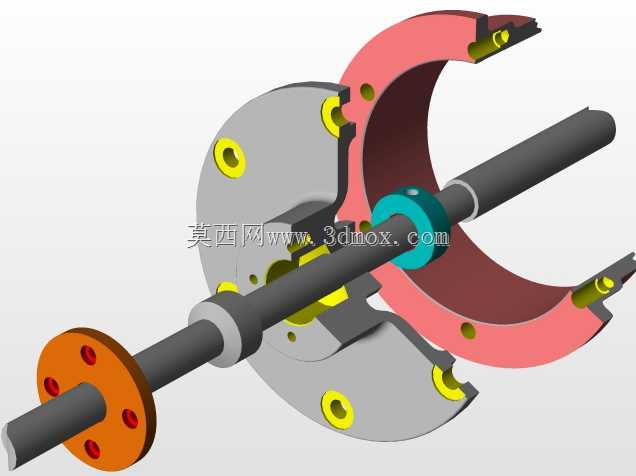

剖视结构滑动轴承轴系装配组件

　　这套滑动轴承轴系组件，主要应用在中低速重载的工业传动场景中，常见于矿山输送设备、中小型冶金辅机、建材生产流水线的动力传递环节，这类场景往往对轴系的运行平稳性、径向承载能力有较高要求，相比滚动轴承，滑动轴承的接触面更大，能承受更强的冲击载荷，在存在一定粉尘、润滑条件不算极致的工况下也能保持稳定的工作状态。从结构设计来看，组件采用了对开式的轴承座结构，这种剖分设计的核心考量是后期维护的便捷性，当轴瓦出现磨损需要更换，或是需要调整轴系同轴度的时候，不需要拆卸轴端连接的联轴器、带轮等传动件，只需要拆开轴承上盖就可以完成检修作业，大幅降低了设备停机维护的时间成本。轴系的支撑部分采用了分体式轴瓦设计，轴瓦与轴承座的配合面设置了定位止口，

　　避免轴瓦在运行过程中出现周向转动，同时轴瓦上预留了润滑油孔与油槽结构，能够在轴转动过程中把润滑脂均匀带到整个摩擦接触面，形成稳定的油膜，降低轴颈与轴瓦之间的摩擦损耗。组件中的传动轴采用了阶梯轴结构，不同轴段的直径差一方面是为了满足轴上零件的轴向定位需求，比如轴端的带轮连接法兰、轴上的定位轴套、密封件都可以靠轴肩实现精准定位，不需要额外设置过多的紧定螺钉，提升了轴系的整体刚性；另一方面阶梯结构也适配了不同位置的受力分布，在轴承支撑位置轴径更大，能承受更高的径向载荷，在伸出端轴径根据传动件的安装需求做了匹配设计，保证传动连接的同轴度。轴承座的连接法兰上设置了均匀分布的安装孔，孔位采用了锪平设计，能够保证连接螺栓安装后端面贴合紧密，

　　不会因为安装面的铸造斜度导致螺栓锁紧力不均，轴承座与设备机架的安装面做了精加工处理，平面度控制在合理范围内，避免安装后出现轴承孔倾斜导致轴系别劲的问题。轴系上设置的密封结构采用了接触式密封圈，安装在轴承座两端的密封槽内，能够有效阻挡外界的粉尘、碎屑进入轴承摩擦面，同时防止内部的润滑脂泄漏，在多粉尘的车间工况下能大幅延长轴瓦的使用寿命。从安装边界来看，这套组件的轴承座法兰安装孔位有固定的中心距，安装时需要保证两个支撑轴承座的同轴度误差控制在允许范围内，否则会导致轴运转过程中出现偏磨，局部发热甚至抱轴的问题；轴的轴向窜动量通过轴套与轴承端面的间隙来控制，预留的热膨胀间隙能够适应轴在运转升温后的长度变化，避免因为热胀冷缩导致轴系卡滞。

　　在实际选型适配的时候，需要根据传递的扭矩、轴的转速、径向载荷大小来匹配对应的轴瓦材料，比如重载冲击场景可以选用铜基合金轴瓦，中等载荷平稳运行场景可以选用含油轴瓦，不同的轴瓦材料对应的润滑周期也存在差异。这套组件的剖视展示结构，能够让设计人员清晰看到内部的装配关系，包括轴瓦与轴承座的配合位置、密封件的安装位置、轴上零件的定位方式，在做同类型轴系设计的时候，可以直接参考其结构布局，根据实际的载荷参数、安装空间调整对应尺寸，减少重复设计的工作量。在装配工艺上，这套组件需要先将轴瓦压入轴承座的对应位置，保证轴瓦与座孔的贴合度达到要求，之后依次装入密封圈、轴套，再穿入传动轴，最后合上轴承上盖，按对角线顺序均匀拧紧连接螺栓，之后手动盘动轴检查转动是否顺畅，没有卡滞点之后再安装轴端的传动件。
