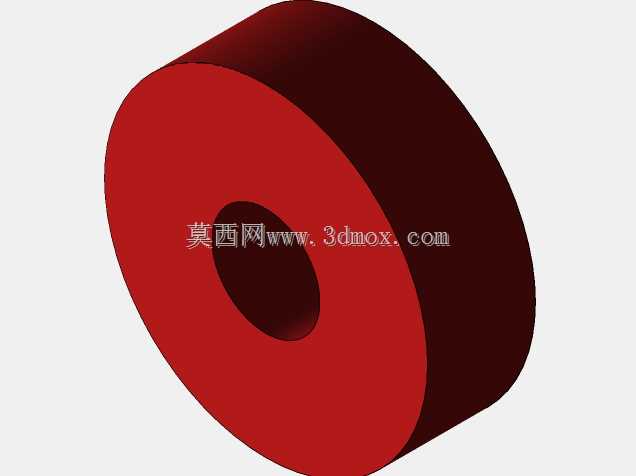

这套直动滚子式凸轮从动件组件,是自动化传动系统里实现周期性往复直线动作的核心执行单元,常见于轻工包装设备的送料工位、纺织机械的开口机构、通用机床的进给控制模块,甚至小型内燃机的配气机构中也能看到同原理结构的应用。不同于平底或者尖顶从动件的设计,这套结构端部采用可转动的滚子接触凸轮轮廓,能大幅降低接触副的滑动摩擦损耗,在中高速连续运转的工况下,接触部位的磨损量能比尖顶结构降低六成以上,日常维护时仅需定期检查滚子转动灵活性,无需频繁更换接触端头。

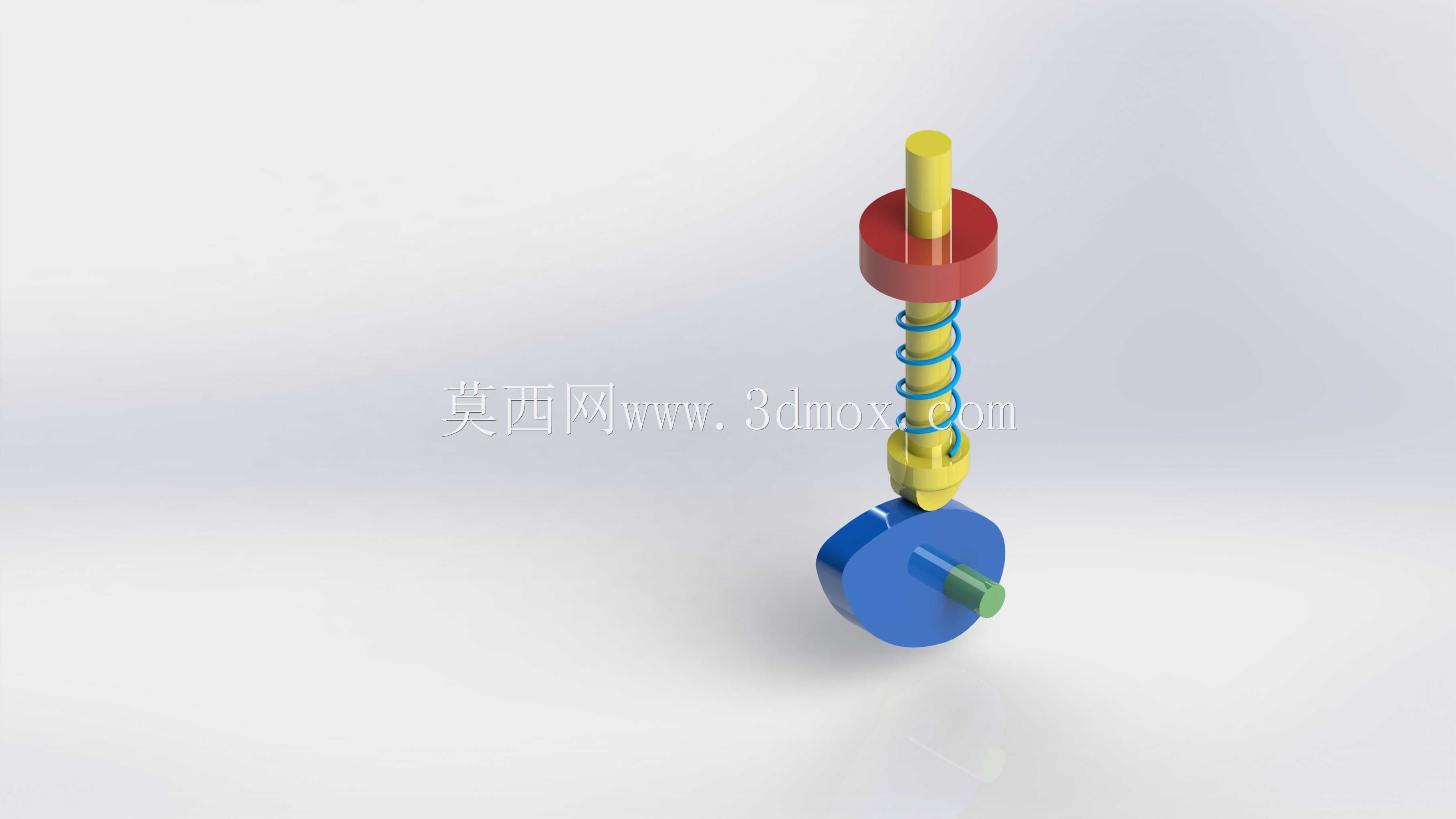

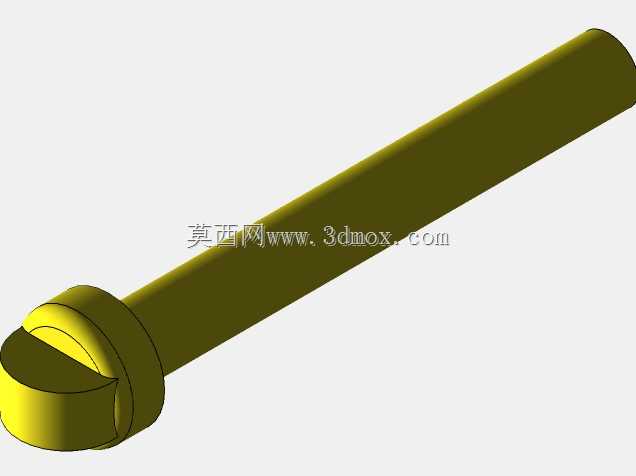

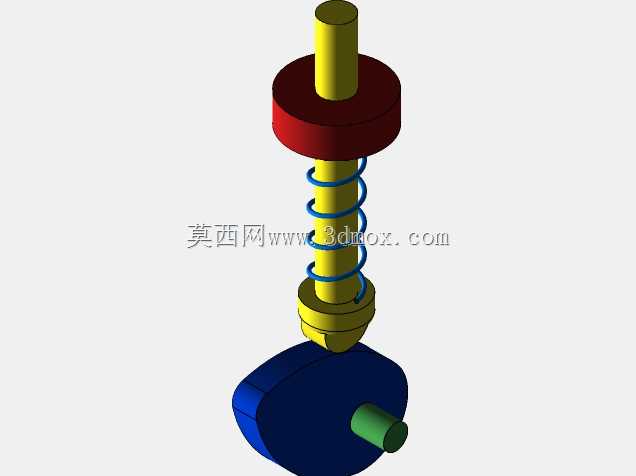

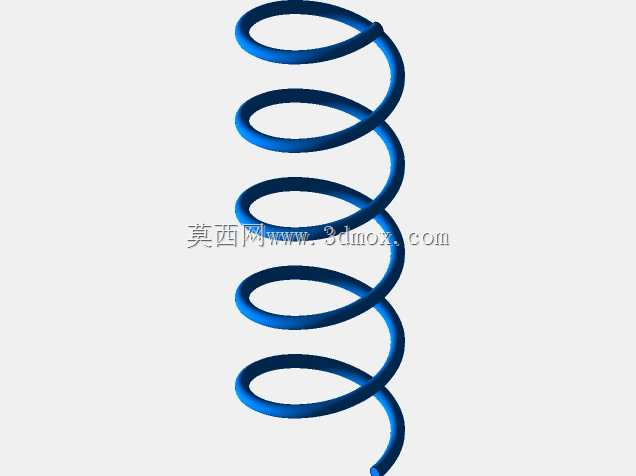

从结构设计逻辑来看,整套组件的力传递路径经过多轮校核优化:凸轮轴端的动力输入后,轮廓曲面推动接触滚子,将旋转运动转化为从动杆的轴向直线位移,套在杆身外侧的圆柱螺旋压缩弹簧负责提供复位力,保证滚子在整个运动周期内始终贴紧凸轮轮廓,不会因为机构加速度变化出现跳脱、冲击的问题。设计时弹簧的预压缩量经过严格计算,既要克服从动件自身往复运动的惯性力,也要预留足够的余量抵消工作端的负载反力,避免高速运转时出现从动件飞脱的异响问题。杆身中部设置的环形限位凸台,一方面作为弹簧的下端支撑面,另一方面也能和安装基座上的导向套端面配合,限定从动件的最大下行行程,防止超出行程范围导致凸轮和滚子出现硬碰撞。

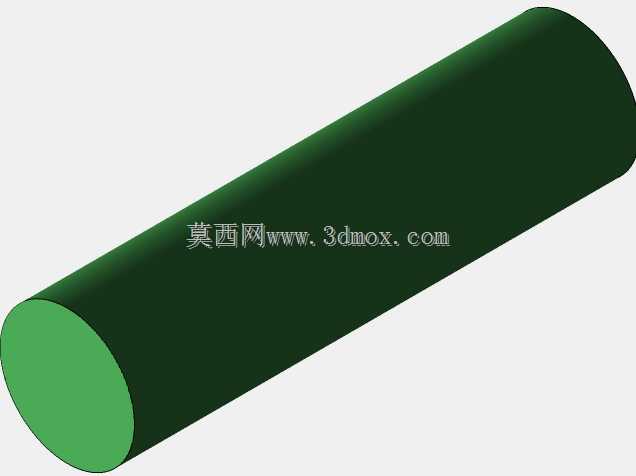

安装边界方面,这套组件采用同轴式布局,从动杆为等直径圆柱结构,适配标准H7公差的直线导向套安装,导向段的长度和杆径比例控制在4:1以上,能有效避免往复运动时出现卡滞、偏磨的问题。下端的凸轮通过端部的圆柱轴段和设备的动力输出轴连接,轴段上预留的键槽可以传递额定扭矩,安装时需要保证凸轮的回转中心和从动杆的轴线处于同一垂直平面内,偏心误差控制在0.02mm以内,否则会导致滚子单侧受力,加速局部磨损。弹簧的选型匹配了从动件的工作行程,全压缩状态下的螺圈间隙保留0.5mm以上的余量,避免弹簧并圈引发的刚性冲击。
实际应用中,这套结构的运动规律完全由凸轮的轮廓曲线决定,设计时可以根据工位的动作需求,分别匹配等速、等加速等减速、简谐运动等不同的轮廓曲线,满足低速重载或者高速轻载的不同工况需求。比如包装设备的送料工位需要从动件在末端有短暂停留时间,就可以在凸轮轮廓上设置对应的圆弧停留段,不需要额外增加限位锁紧机构,结构紧凑性远高于气缸、电缸等直动执行元件,在固定节拍的自动化设备中,长期运行的稳定性和成本优势十分明显。日常装配时需要注意,从动杆和导向套的配合面要涂抹适量锂基润滑脂,滚子的转动销轴处要定期加注润滑油,降低摩擦阻力的同时也能减少运转噪音。
