120升容量工业液压站储油箱体结构

　　在各类工业液压系统的搭建与改造场景中，储油部件的设计合理性直接决定整套液压回路的运行稳定性，这款120升容量的液压油箱，是面向中大型液压站配套开发的储油结构，适配多数额定流量在60-100L/min的液压动力单元使用场景，常见于锻压设备辅助液压站、工程车辆液压系统、机床液压夹紧回路、自动化生产线液压举升机构等配套场合。从实际使用需求出发，这类油箱的核心作用远不止储存液压油，还要兼顾油液散热、杂质沉淀、空气逸散的功能，设计时首先要考虑的就是油液在箱内的停留时间，120升的容量匹配对应流量的泵组，能保证油液从回油口进入油箱后，有足够的时间完成气泡上浮、杂质沉降，避免泵组吸入带气泡的油液引发气蚀，或是吸入杂质造成阀组卡滞、泵体磨损。

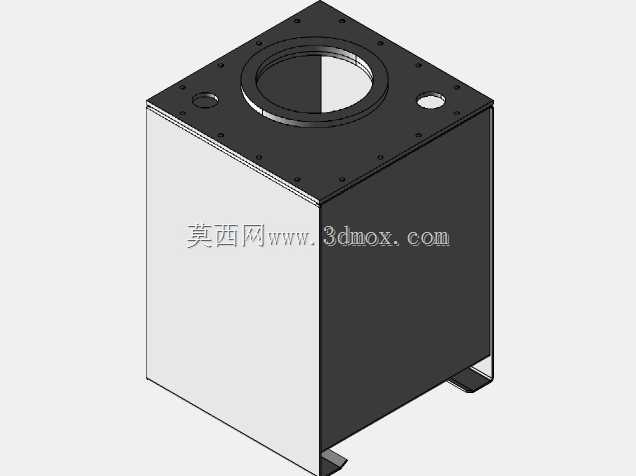

　　这款箱体采用立式方箱结构，相比同容量的卧式油箱，占地面积更小，更适合安装在设备侧方的狭窄安装空间内，底部设置的支撑脚将箱体整体抬离安装面，既可以避免底面直接接触安装基面造成的积液腐蚀，也给底部放油螺塞的操作预留了足够空间，日常维护时排放箱内污油、清理箱底沉积杂质不需要额外抬升箱体。顶部的安装面板做了加厚处理，面板上预留了大尺寸的主泵安装法兰孔，可直接安装立式安装的液压泵组与电机组件，不需要额外搭建泵组安装支架，减少了整套液压站的装配零件数量，同时面板上还预留了回油口、空气滤清器、液位计、温度传感器的安装孔位，孔位的位置排布经过实际装配验证，回油口与吸油口分别布置在箱体对角位置，中间可加装隔板延长油液的循环路径，

　　避免刚回流的高温油液直接被泵组吸入。箱体的侧壁采用折弯焊接结构，焊缝位置做了满焊后打磨处理，出厂前会做保压试漏检测，避免长期使用后出现焊缝渗油的问题，侧壁预留的液位计安装位可直接安装玻璃管式液位计，方便运维人员直观观察箱内油位高度，及时补充液压油。从安装边界来看，这款立式箱体的长宽尺寸控制在紧凑范围内，顶部安装面板的孔位公差符合液压元件的通用安装标准，不管是新建设备的液压站配套，还是旧设备液压油箱的替换改造，都可以直接匹配常规的液压元件安装尺寸，不需要额外做孔位的二次加工。设计时还考虑了油液散热的需求，箱体的侧壁为平整金属板面，当系统发热量较大时，可直接在侧壁加装风冷散热器的固定支架，不需要对箱体做额外的焊接改造，

　　平整的板面也方便后期清理附着的油污与灰尘。日常运维过程中，顶部的大尺寸法兰口也可以作为检修口使用，当需要彻底清理箱内沉积的油泥、金属碎屑时，拆开顶部法兰的固定螺栓即可进入箱体内部清理，不需要切割箱体或是拆开大量焊接结构，大幅降低了后期维护的工作量。在液压系统的实际运行中，油箱的结构设计还会影响油液的温升，立式方箱的结构让油液的散热面积分布更均匀，自然散热条件下相比同容量的不规则油箱，油液平衡温度可低3-5摄氏度，能减少风冷系统的工作负荷，延长液压油的使用寿命。另外箱体底部的支撑脚做了折弯加强处理，满油状态下箱体总重量超过120公斤，支撑脚的结构强度可满足长期承重需求，安装时可通过支撑脚上的预留孔位直接用螺栓固定在设备机架或是地面基础上，避免设备运行过程中油箱出现移位、振动的问题。
