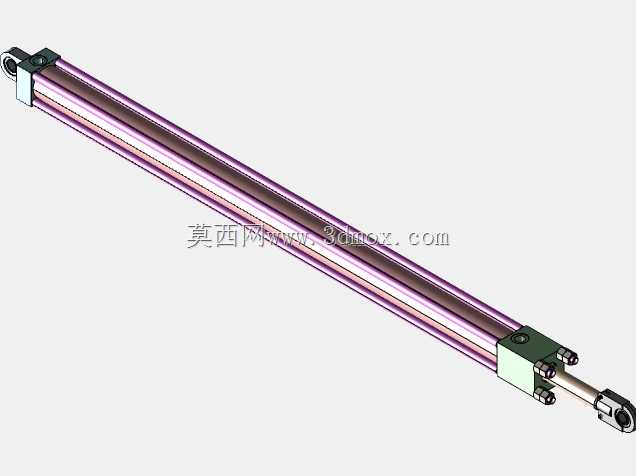

横拉杆式双作用液压执行油缸结构

　　在各类工业液压系统的选型与结构设计工作中，横拉杆结构的液压缸是应用覆盖度极广的一类直线执行元件，这类油缸的结构特性决定了它在中高压工况下的稳定表现，也是很多设备液压回路设计时优先考虑的执行单元。不同于焊接式油缸的一体式缸筒结构，横拉杆式油缸通过四根沿缸筒周向均匀布置的长拉杆，将前端盖、缸筒、后端盖拉紧锁合，这种结构的优势非常明确：首先是加工装配环节的工艺性更好，缸筒、端盖等零件可以单独加工后完成组装，后期密封件更换、内部维护时只需松开拉杆螺母即可拆解，不需要对缸体进行破坏性拆卸，对于设备运维端来说能大幅降低停机维护的时间成本。

　　从实际应用场景来看，这类横拉杆油缸常出现在机床的工件夹紧回路、自动化生产线的工件推移工位、橡塑机械的模架开合机构、物流设备的货叉举升结构以及各类专用工装的夹紧定位单元中，尤其适合安装空间的轴向长度有一定冗余、但径向安装空间受限的布置场景。这款油缸的内径参数决定了它在额定工作压力下的理论输出推力，32毫米直径的活塞杆配置，在保证足够抗侧弯刚度的前提下，尽可能缩小了活塞杆伸出时的无杆腔作用面积差，能让油缸伸出、缩回两个动作的输出力差值控制在合理区间，匹配常规的换向阀控回路时，不需要额外配置差动回路就能获得比较均衡的双向动作速度，对于很多不需要高速动作、只需要稳定推拉力的工位来说，这种参数匹配度非常高。

　　设计这类横拉杆油缸时，首先要考虑的是拉杆的预紧力计算，四根拉杆的总预紧力必须大于油缸在最大工作压力下作用在端盖上的轴向分离力，否则加压工况下会出现端盖与缸筒结合面渗油、甚至拉杆被拉长失效的问题，建模过程中需要在端盖与缸筒的结合面处设计定位止口，保证缸筒与端盖的同轴度，避免活塞杆运行时出现偏磨，导致密封件过早损坏。活塞杆的导向套部分通常会选用铜基合金或者填充PTFE的耐磨材料，导向长度需要根据最大行程来匹配，长行程工况下如果导向长度不足，活塞杆伸出到最大位置时会出现点头现象，不仅会影响输出力的方向精度，还会加剧活塞杆密封的磨损。

　　这款油缸的最大行程达到1040毫米，属于长行程横拉杆油缸的范畴，设计时除了常规的强度校核，还需要考虑活塞杆全伸状态下的杆体挠度，当水平安装使用时，活塞杆自身重量带来的下垂量必须控制在密封件可补偿的范围内，必要时需要在活塞杆伸出端增加辅助支撑结构，避免杆体长期受交变侧弯应力出现弯曲变形。油缸的进出油口布置在后端盖位置，采用侧接式油口结构，这种布置方式不会占用活塞杆侧的安装空间，外接液压管路时可以顺着设备的机架走线，避免管路随油缸动作出现弯折。两端的铰接式安装耳环，是这类油缸最常用的安装形式，铰接结构可以补偿安装面的角度误差，避免油缸工作时受到额外的径向附加力，安装时需要保证耳环的铰接孔轴线与负载的运动方向垂直，否则会出现卡滞、爬行等运行问题。

　　从密封结构的设计逻辑来看，300巴的额定工作压力属于中高压工况，活塞部位需要采用格莱圈加O型圈的组合密封形式，既能保证高压下的密封性能，又能降低活塞与缸筒内壁的摩擦阻力；活塞杆部位则需要采用防尘圈、主密封、缓冲密封的多级密封组合，防止外界的粉尘、切削液等杂质进入油缸内部，同时避免缸内的液压油外泄漏。端盖与缸筒之间的静密封通常选用O型圈加挡圈的结构，防止高压下O型圈被挤入配合间隙出现破损。建模过程中需要注意所有密封沟槽的尺寸公差必须符合对应的密封件标准，沟槽的表面粗糙度也要控制在合理范围，否则再好的密封件也无法达到预期的密封效果。

　　很多结构工程师在选型这类油缸时，容易忽略行程末端的缓冲设计，长行程油缸如果没有缓冲结构，活塞运行到行程末端时会直接撞击端盖，不仅会产生很大的冲击噪音，长期冲击还会导致端盖连接松动、活塞杆变形甚至零件断裂。这款油缸的端盖位置设计了内置式缓冲结构，当活塞运行到接近行程末端时，缓冲柱塞会先插入端盖的缓冲腔，将缓冲腔内的油液通过可调节流阀缓慢排出，形成背阻让活塞平稳减速，避免硬冲击，节流阀的调节螺钉可以根据实际负载大小调整缓冲效果，适配不同的工况需求。

　　在三维建模的细节处理上，横拉杆的螺纹旋合长度需要满足螺纹连接的强度要求，拉杆两端的螺纹需要有退刀槽结构，方便装配时螺母可以锁紧到位；所有的外部棱边都做了倒角处理，避免装配时划伤操作人员，也能去除加工产生的毛刺；活塞杆表面需要做淬火后镀硬铬处理，提高表面硬度与耐磨性，建模时可以在活塞杆表面标注对应的粗糙度与热处理要求，方便后续出工程图时直接调用。这类油缸的安装尺寸需要严格遵循通用的安装标准，保证不同厂家生产的同规格油缸可以实现互换，降低设备的备件采购成本。
