双耳环铰接式重载液压油缸三维结构

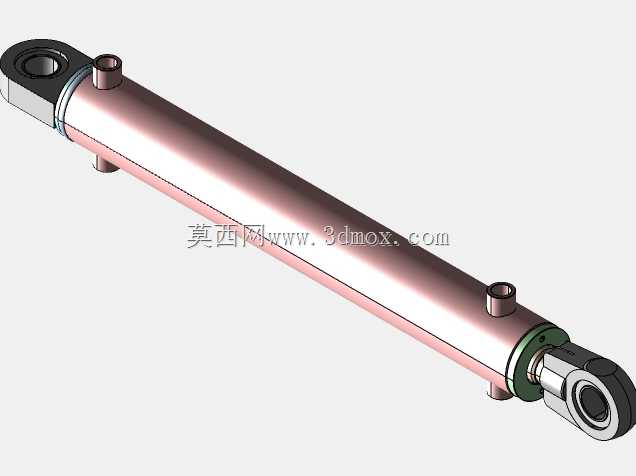

　　在工程机械、重型装备、冶金产线这类需要大推力直线动作的场景里，铰接式液压缸是应用占比极高的执行部件，不同于法兰安装、脚座安装的油缸结构，两端带铰接耳环的设计能够适配安装位存在小幅角度摆动的工况，避免活塞杆在伸缩过程中承受侧向偏载，这也是这类结构在挖掘机动臂驱动、压机压头动作、环卫装备举升机构里被广泛采用的核心原因。做这类油缸的三维结构设计时，首先要明确的是安装边界的约束，这款油缸缸筒内径设定为70毫米，匹配的活塞杆直径40毫米，杆径的选择并非随意确定，要同时兼顾无杆腔与有杆腔的作用面积比，保证回程推力满足负载要求，同时活塞杆自身的抗弯强度能够覆盖全行程下的侧向力冗余，500毫米的最大行程是结合常见举升、压紧类工况的动作距离确定的，

　　行程过长会大幅提升活塞杆的导向长度要求，过短则无法满足动作行程需求。额定工作压力设定为200巴，属于中高压重载油缸的常规压力等级，这个压力等级下缸筒的壁厚计算、密封件的选型、端盖的连接强度都要匹配对应的压力冗余，通常会按照1.5倍的额定压力做耐压验证，避免工况下出现压力冲击导致的结构失效。从结构布局来看，缸体两端的油口采用侧置式设计，两个油口分别对应无杆腔和有杆腔的进回油通路，油口的位置选择在靠近两端端盖的缸筒侧壁上，能够避免活塞杆伸缩过程中与外接液压管路发生干涉，同时油口的连接尺寸要匹配常规液压管路的接头规格，方便现场布管安装。两端的铰接耳环内预留了轴承安装位，实际应用中会装入自润滑关节轴承，既能够承受径向的负载力，

　　又可以补偿安装过程中两端铰接座的同轴度误差，以及动作过程中安装位的角度偏移，相比刚性连接的结构，铰接式的安装方式对安装精度的容忍度更高，也能大幅降低活塞杆受侧向力导致密封件偏磨、活塞杆拉伤的故障概率。导向套的设计是这类油缸的核心细节之一，导向套要同时承担活塞杆的径向支撑、密封件的安装定位、防尘圈的固定几个功能，导向套与活塞杆的配合间隙要控制在合理范围，间隙过大会导致活塞杆晃动加剧密封磨损，间隙过小则会增大活塞杆伸缩的摩擦阻力，甚至在油温升高出现热膨胀时出现卡滞现象。密封体系的配置上，200巴压力等级的油缸通常会采用组合式密封结构，活塞位置用格莱圈配合支撑环，既保证活塞与缸筒内壁之间的密封效果，又能避免活塞与缸筒直接接触出现金属摩擦，活塞杆位置则会依次配置防尘圈、主密封圈、缓冲密封圈，防尘圈阻挡外界的粉尘、杂质进入油缸内部，主密封圈承担压力油的密封作用，缓冲密封圈则用来吸收系统压力冲击时的瞬时高压，避免高压油直接冲击主密封导致密封件过早损坏。从安装尺寸的匹配角度来说，这款油缸的最小安装距是选型时的核心参数，也就是活塞完全收回时两端铰接孔中心的距离，这个尺寸直接决定了配套设备的铰接座安装位置，在做整机布局时必须预留足够的安装空间，同时要考虑油缸全伸时的总长度，避免活塞杆伸出到最大行程时与周边结构发生碰撞。另外缸筒外壁的两个小凸台是安装感应开关的预留位，在需要行程位置反馈的自动化工况里，可以在这两个位置安装磁性开关，检测活塞伸出和收回的极限位置，

　　给控制系统提供到位信号，不需要额外加装外置的行程检测装置，简化整机的结构布局。这类油缸在实际应用中，负载的匹配要结合工作压力计算理论推力，无杆腔进油时的理论推力是压力乘以无杆腔的作用面积，有杆腔进油时的回程推力则要扣除活塞杆占据的面积对应的推力值，选型时要保证理论推力比实际负载大30%左右的冗余，避免系统压力波动时出现推力不足的问题。日常的结构校核中，还要验算活塞杆全伸状态下的压杆稳定性，尤其是长行程重载工况下，活塞杆伸出过长时如果压杆稳定安全系数不足，会出现活塞杆弯曲变形的故障，这款油缸的行程与杆径比例控制在合理范围内，配合两端铰接的安装方式，压杆稳定系数能够满足重载工况的使用要求。缸筒与端盖的连接方式采用的是螺纹连接结构，相比法兰连接的结构，螺纹连接的外形尺寸更小，重量更轻，适合安装空间受限的场景，连接螺纹的强度要经过校核，保证在耐压测试和压力冲击下不会出现螺纹脱开的问题。整体结构没有多余的复杂设计，所有的结构细节都是围绕实际工况的使用需求展开，从安装适配性、密封可靠性、负载承载能力多个维度做了平衡，既能够满足常规重载液压驱动场景的使用要求，又预留了位置检测的扩展空间，适配不同自动化程度的设备配套需求。
