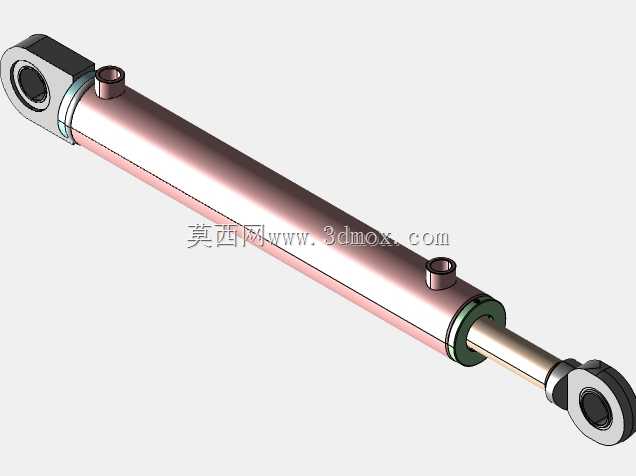

双耳环铰接式重载液压油缸结构

　　在工程机械、重型装备、工业自动化产线的液压传动系统里，这类双耳环铰接结构的油缸是承担直线动力输出的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，两端铰接的安装形式能够适配安装基座存在小幅角度偏转的工况，避免活塞杆运行过程中承受侧向弯矩，从结构根源上降低杆体拉伤、密封件偏磨的失效概率。从实际落地的应用场景来看，这类参数规格的油缸常被用在小型挖掘机的斗杆驱动、装载机的铲斗翻转机构、环卫压缩设备的推料机构、固定式液压升降台的举升单元，以及自动化仓储设备的货叉伸缩驱动环节，在系统压力匹配的前提下，能够稳定输出足够的推拉力，满足设备往复直线动作的动力需求。

　　从功能特性上看，这款油缸采用双作用结构设计，即活塞两侧腔室均可通入压力油，能够实现伸出、缩回两个方向的主动动力输出，区别于单作用弹簧复位油缸，它的动作响应速度更快，伸缩双向的出力可控性更强，更适合需要双向带载作业的工况。缸筒与端盖、油口的连接部位采用可靠的密封结构设计，能够在额定工作压力下杜绝外泄漏，活塞部位的组合密封件同时承担保压、耐磨、导向的作用，避免活塞在缸筒内运行时出现偏磨，活塞杆表面做了硬化处理，降低外界粉尘、泥沙刮蹭杆体造成密封件损坏的风险。两端的铰接耳环内预置了关节轴承安装位，实际装配时可根据负载冲击情况选配自润滑关节轴承或者带衬套的铰接结构，既能够补偿安装过程中的同轴度误差，也能在设备运行过程中吸收小幅的振动冲击，延长油缸的整体使用寿命。

　　在做这款油缸的三维结构设计时，首先要明确的是安装边界的约束条件：两端铰接点的中心距在活塞杆完全缩回时需要匹配设备的安装空间，完全伸出时的行程要满足设备动作的极限位置要求，不能出现行程超限导致的活塞撞缸、或者机构干涉问题。设计过程中先根据系统额定工作压力、需要输出的推拉力核算缸筒内径、活塞杆直径的安全系数，确保缸筒壁厚在额定压力甚至瞬时过载压力下不会出现胀形、开裂，活塞杆的抗弯强度能够承受带载伸出时的径向载荷，避免杆体出现弯曲变形。油口的位置设置在缸筒靠近两端端盖的位置，两个油口的朝向保持同侧，既方便现场布设液压管路，也能避免油缸摆动过程中管路与周边结构件发生剐蹭。活塞杆伸出端的防尘圈结构做了优化，在多粉尘、多泥沙的户外工况下，能够有效阻挡外界杂质进入缸筒内部，防止液压油被污染造成的阀组卡滞、密封件磨损问题。

　　从安装适配的角度来说，这款油缸的两端耳环孔径尺寸、铰接宽度都做了标准化的适配设计，能够直接替换同规格的常规铰接油缸，不需要对设备的安装基座做额外改造。设计时也充分考虑了维护便利性，端盖与缸筒的连接采用可拆卸结构，当密封件达到使用寿命出现内泄或者外泄时，现场维护人员不需要复杂的专用工具就可以拆解油缸更换密封件，降低设备的停机维护成本。缸体的外表面没有多余的凸起结构，在油缸随机构摆动的过程中，不会和周边的管线、结构件发生卡滞，外表面的防锈处理也能够适应户外潮湿、多盐雾的作业环境，避免缸体过早出现锈蚀影响外观和密封性能。另外在活塞的行程两端设置了缓冲结构，当活塞杆运行到接近行程极限位置时，缓冲套会逐步封闭回油通道，降低活塞对端盖的冲击，避免长时间高频作业下的撞击造成端盖松动、零件疲劳损坏，这一设计对于高频往复动作的自动化设备来说尤为重要，能够大幅降低设备运行的冲击噪音，提升整套机构的运行平稳性。
