Mini-CircuitsZFM-4212+射频混频器结构

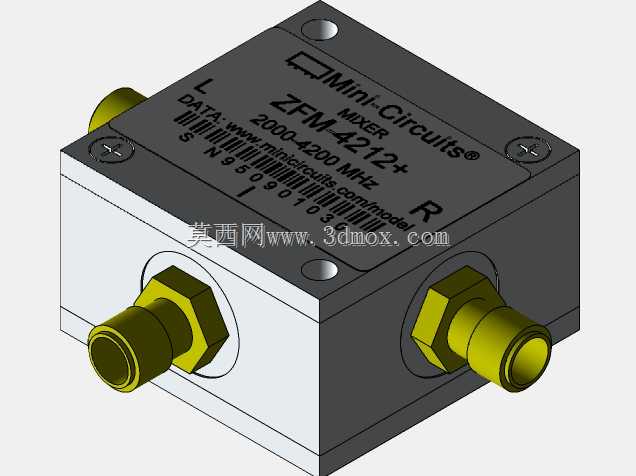

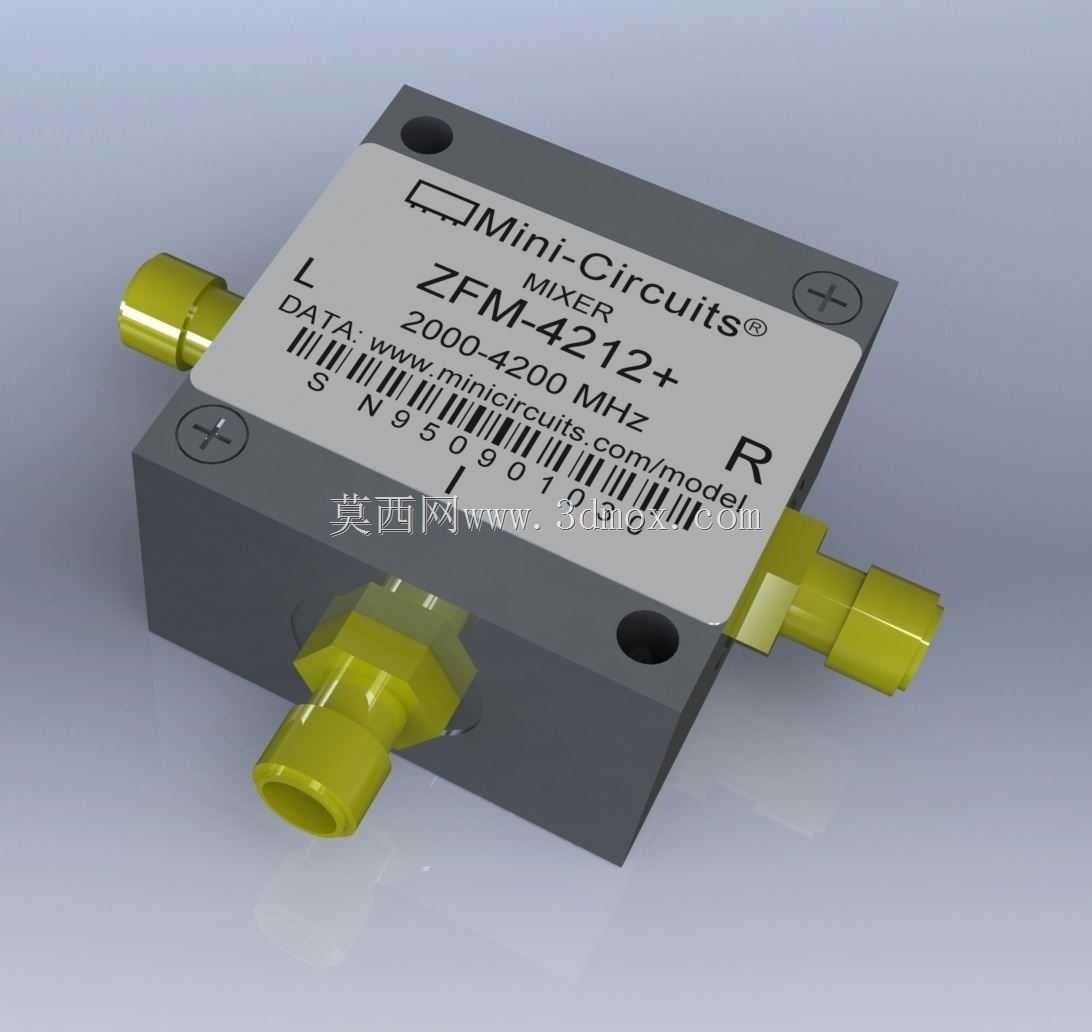

　　在射频微波测试、通信基站前端搭建、实验室射频链路调试场景中，混频器是实现信号频率变换的核心无源器件，这款ZFM-4212+混频器的三维结构还原，完全参照实物的装配逻辑完成建模，可直接用于射频系统的结构布局仿真、机箱内部干涉检查、配套工装设计参考。从实际使用角度看，该器件覆盖2000-4200MHz的工作频段，三个SMA同轴接口分别对应本振、射频、中频三个信号端口，建模时严格还原了接口的同轴度公差、接口伸出壳体的长度尺寸，避免在整机装配时出现接口与机箱面板开孔错位、与相邻器件接头干涉的问题。壳体采用方形金属屏蔽结构设计，建模时还原了壳体上下盖的装配止口、四角的安装沉孔位置，安装孔的孔距、

　　沉孔深度都参照实物 datasheet 的安装边界做了精准匹配，设计人员在做PCB布局或者机箱安装板设计时，可以直接调用该模型核对安装空间，不需要反复测量实物尺寸。器件顶面的标识区域做了等比例还原，包括丝印的品牌标识、型号标注、频段参数、引脚定义标识，在做整机三维布线或者装配演示时，能够直观区分三个端口的功能，减少接线错误的概率。三个同轴接头采用镀金外壳的结构特征，建模时还原了接头的滚花防滑结构、内导体的伸出长度，在做配套射频线缆装配仿真时，可以准确模拟线缆接头与器件接口的配合间隙，避免出现线缆弯曲半径不足、接头拧接空间不够的问题。壳体表面的固定螺丝孔位做了沉头处理，模型中还原了沉孔的锥度尺寸，方便设计人员匹配对应规格的沉头螺丝，

　　核算螺丝拧紧后的头部高度，避免螺丝突出壳体表面影响上层器件安装。从设计思路上看，这款混频器的金属壳体除了提供结构支撑外，还承担电磁屏蔽的作用，建模时保留了壳体的壁厚参数、上下盖的搭接宽度，在做系统电磁兼容仿真时，可以直接赋予模型金属材质参数，模拟壳体的屏蔽效能。在实际工程应用中，这类同轴混频器常被安装在射频测试治具、通信收发组件内部，对安装空间的尺寸精度要求较高，该模型的所有外形尺寸、接口位置、安装孔位都与实物保持一致，能够直接导入系统装配体中，完成整体的布局校验、重量核算、散热间隙检查，不需要二次修正模型尺寸。模型还还原了壳体表面的哑光金属质感、接头的镀金光泽，在做产品宣传动画、装配流程演示时，能够达到接近实物的渲染效果，不需要额外做外观贴图处理。
