重载车辆传动连接轴结构三维设计

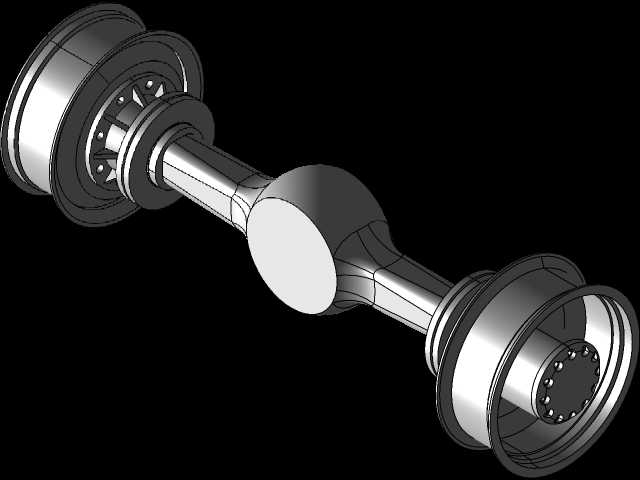

　　在商用车、工程作业车辆的底盘动力传递链路中，这类传动轴承担着将变速器输出扭矩传递至驱动桥的核心作用，需要适配底盘布置中动力输出端与输入端存在的相对位置偏移，包括车辆行驶过程中悬架跳动带来的轴向、角度位移变化，因此结构设计上两端采用了带连接法兰的万向节结构，中间为变径轴身，能够在偏移工况下持续稳定传递扭矩，避免刚性连接带来的应力集中断裂问题。从结构细节来看，两端法兰盘均布螺栓连接孔，可与对应输出、输入端的法兰盘通过高强度螺栓实现刚性锁紧，孔位的同轴度、端面垂直度在建模时严格按照传动公差要求设定，保证装配后连接面无偏载，减少运转过程中的振动冲击。中间轴身采用了变截面设计，靠近万向节位置做了加粗强化处理，匹配万向节叉的安装尺寸，

　　中间段根据扭矩传递需求做了合理的轴径优化，既保证足够的抗扭强度，又能控制整体重量，降低转动惯量，减少动力传递过程中的损耗。万向节部位的十字轴、轴承、密封结构都做了完整的建模还原，滚针轴承的安装位、油封的卡槽结构都按照实际装配尺寸设计，能够直观展示万向节的摆动角度范围，在选型校核时可以直接模拟极限跳动工况下的干涉情况，确认传动轴的活动余量是否满足底盘跳动行程要求。安装边界方面，两端法兰的连接孔分布圆直径、轴身的最大回转直径、最短与最长工作长度都按照实际装车尺寸设定，在整车底盘布置时可以直接调用该模型进行空间校核，确认传动轴与周边排气系统、车架横梁、悬架部件之间的安全间隙，避免运转过程中出现磕碰干涉。这类传动轴的设计需要兼顾扭转强度、

　　弯曲疲劳强度以及动平衡性能，建模过程中对轴身的过渡圆角、应力集中位置都做了细节还原，能够直接用于后续的有限元强度分析，校核不同扭矩载荷、不同摆动角度下的应力分布，为结构优化提供准确的模型基础。在实际工程应用中，这类传动轴不仅用于燃油车辆的底盘传动，也可适配电动商用车的电机与驱动桥之间的动力传递，只需要调整两端法兰的连接尺寸即可适配不同车型的安装需求，中间轴身的长度也可根据不同轴距车型的布置需求做参数化调整，具备较强的通用适配性。
