可俯仰回转锥座式支撑支架结构设计

　　该支撑支架多用于中小型光电探测设备、定向信号发射装置、小型观测载荷的承载安装场景，在户外监测站、车载移动观测平台、厂区周界安防点位中都能见到同类结构的应用，核心作用是为上部搭载的功能部件提供稳定的安装基准，同时满足水平方向全周回转、俯仰角度调整的姿态调节需求，替代固定安装座无法调整作业角度的缺陷。

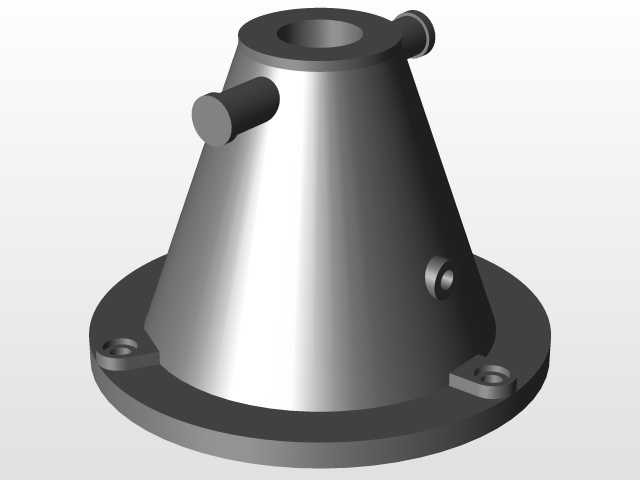

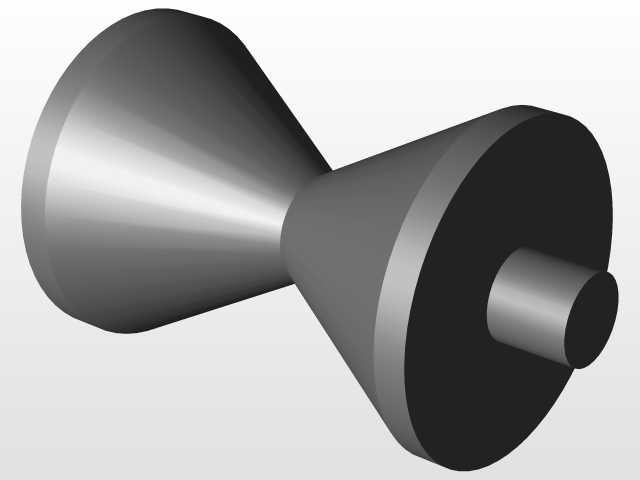

　　从结构设计逻辑来看，整体采用下粗上细的锥台形主体承力结构，相比等直径立柱结构，锥台形态可以在控制整体重量的前提下，提升底座与上部回转段的结构刚度，降低上部载荷带来的弯矩影响，避免长悬臂状态下的结构震颤。底座采用带安装孔的法兰式结构，安装孔位沿底座圆周均布，可通过螺栓直接固定在混凝土基础、设备安装平台或者车载机架上，安装边界需要预留至少与底座直径等宽的平整安装面，保证法兰面完全贴合，避免局部受力导致的连接螺栓断裂。

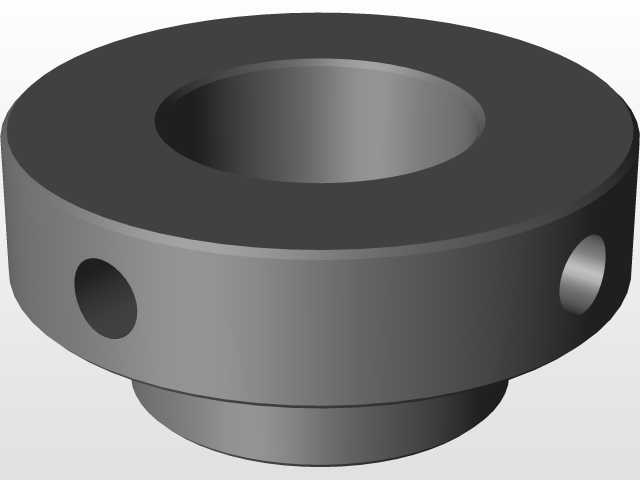

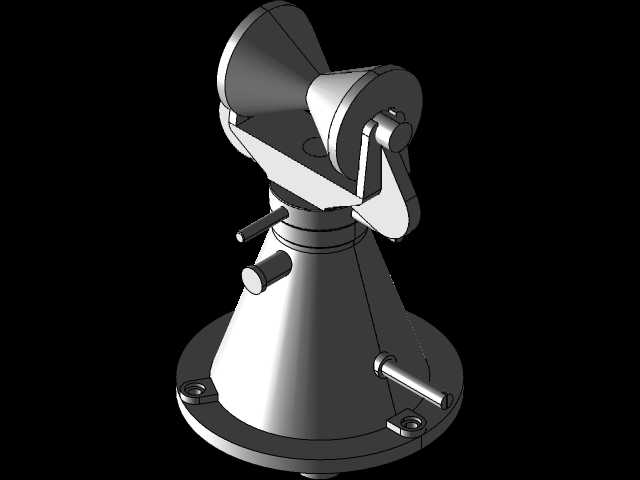

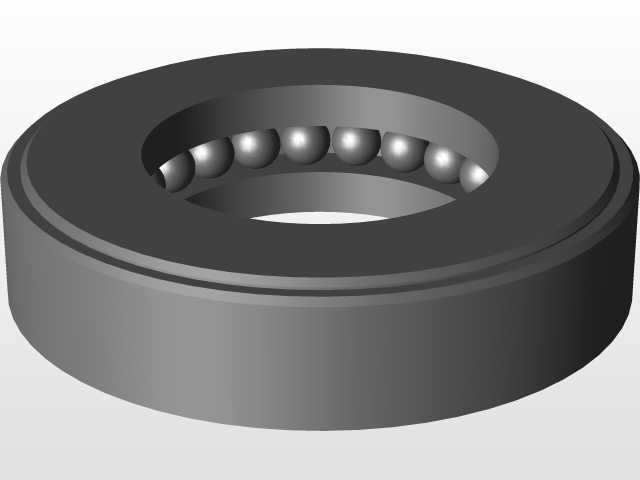

　　上部承载端采用双侧铰接的夹持结构，通过横向销轴连接搭载部件，铰接位置预留了锁紧销的安装孔位，调整到指定俯仰角度后可穿入锁紧销完成角度固定，避免载荷受外力扰动出现角度偏移。回转段与锥座主体之间采用止口配合的连接方式，既保证回转过程中的同轴度，又能承受径向载荷与倾覆力矩，侧面设置的定位销结构可在回转到指定方位后插入锁止，防止作业过程中出现方位漂移。

　　设计过程中重点考量了受力传递路径，上部载荷通过铰接耳板传递到回转平台，再经由锥台主体均匀分散到底部法兰的各个连接点，避免局部应力集中。所有销轴类部件均采用贯穿式安装结构，既方便装配时的对位调整，也便于后期维护时的拆卸更换，铰接配合面预留了润滑脂加注的间隙，可在长期户外使用时定期加注润滑脂，降低转动副的磨损速率。整体结构没有冗余的装饰性设计，所有外部轮廓均服务于承力与安装需求，外露的销钉端头均做了倒角处理，避免装配和调整过程中划伤操作人员，锥座外表面为光滑曲面，不易积灰积水，可降低户外使用时的锈蚀风险。
