机加工装夹用V形块压紧组件结构

　　这套V形块压紧组件，是轴类、套类回转体零件机加工工序里最常用的定位夹紧单元，在普通车床、铣床、磨床的单件小批量加工场景中适配性极强，也可作为组合工装的标准模块搭配其他定位元件使用，解决回转体零件装夹时的径向定位与轴向压紧需求，避免加工过程中工件受切削力作用出现位移、转动，保证加工尺寸的一致性。

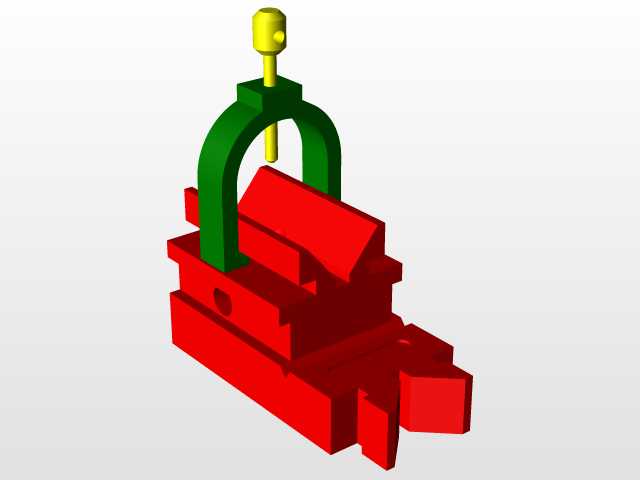

　　从结构设计逻辑来看，组件采用V形定位面作为核心定位基准，V形槽的夹角选用机械加工通用的90度设计，对不同直径的回转体工件都能实现自动对中，无需额外调整定位中心，可有效降低装夹找正的辅助时间。上方的拱形压紧架搭配顶端的螺旋压紧杆，压紧力方向垂直指向V形槽的对称中心，压紧时不会让工件产生侧向偏移，相比侧压式结构定位精度更稳定，压紧杆下端的接触端采用小平面设计，既保证足够的压紧接触面积，又不会压伤已加工的工件表面。

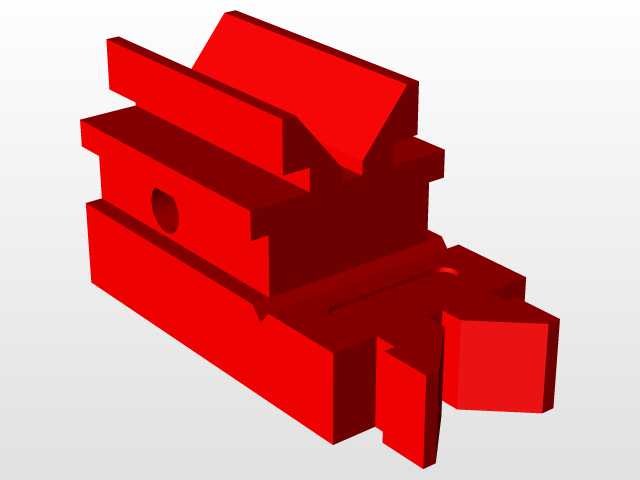

　　底座部分设计有多层阶梯安装面，侧面预留了穿装T型螺栓的槽位，可直接适配机床工作台的标准T型槽间距，安装时无需额外加工过渡连接板，直接通过螺栓即可将整套组件固定在工作台面上，安装边界可覆盖大部分中小型机床的工作台装夹范围，对于直径在20mm到120mm之间的轴类零件都能实现可靠装夹。V形块本体与底座采用分体式设计，当V形定位面出现磨损后，可单独更换V形块部件，无需更换整套组件，降低工装的维护成本。

　　在实际使用场景中，这套组件可单独使用完成轴类零件的铣键槽、钻径向孔工序的装夹，也可成对布置配合尾座顶尖完成长轴类零件的外圆磨削装夹，压紧杆的行程可通过顶部的旋钮调节，适配不同直径工件的装夹高度需求，拱形架的跨距经过优化，不会干涉刀具的走刀路径，在铣削加工时可避免刀具与压紧架发生碰撞。整套结构没有复杂的传动部件，日常维护仅需定期在螺旋压紧杆的螺纹处涂抹润滑脂即可，操作门槛低，一线操作工人无需经过复杂培训即可快速上手完成装夹作业，相比三爪卡盘装夹，在非回转面加工的工序中装夹效率更高，定位重复精度可控制在0.02mm以内，能满足普通机加工的精度要求。
