带内键槽梯形螺纹蜗杆传动零件结构

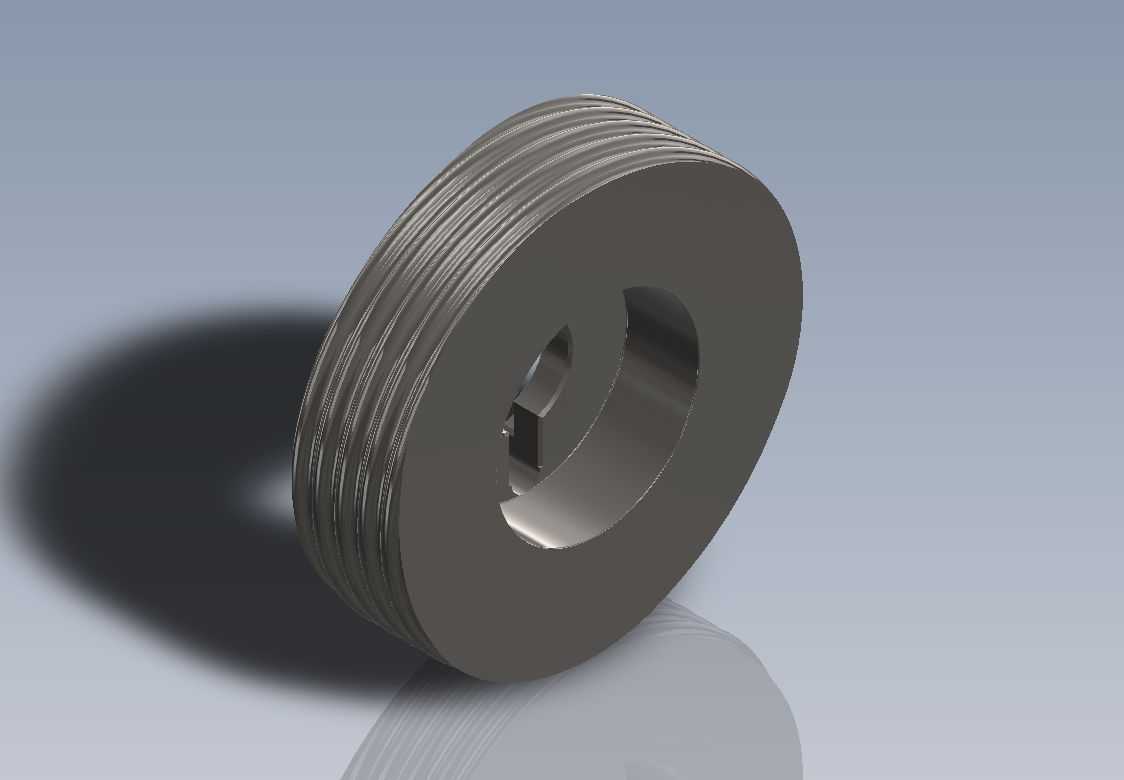

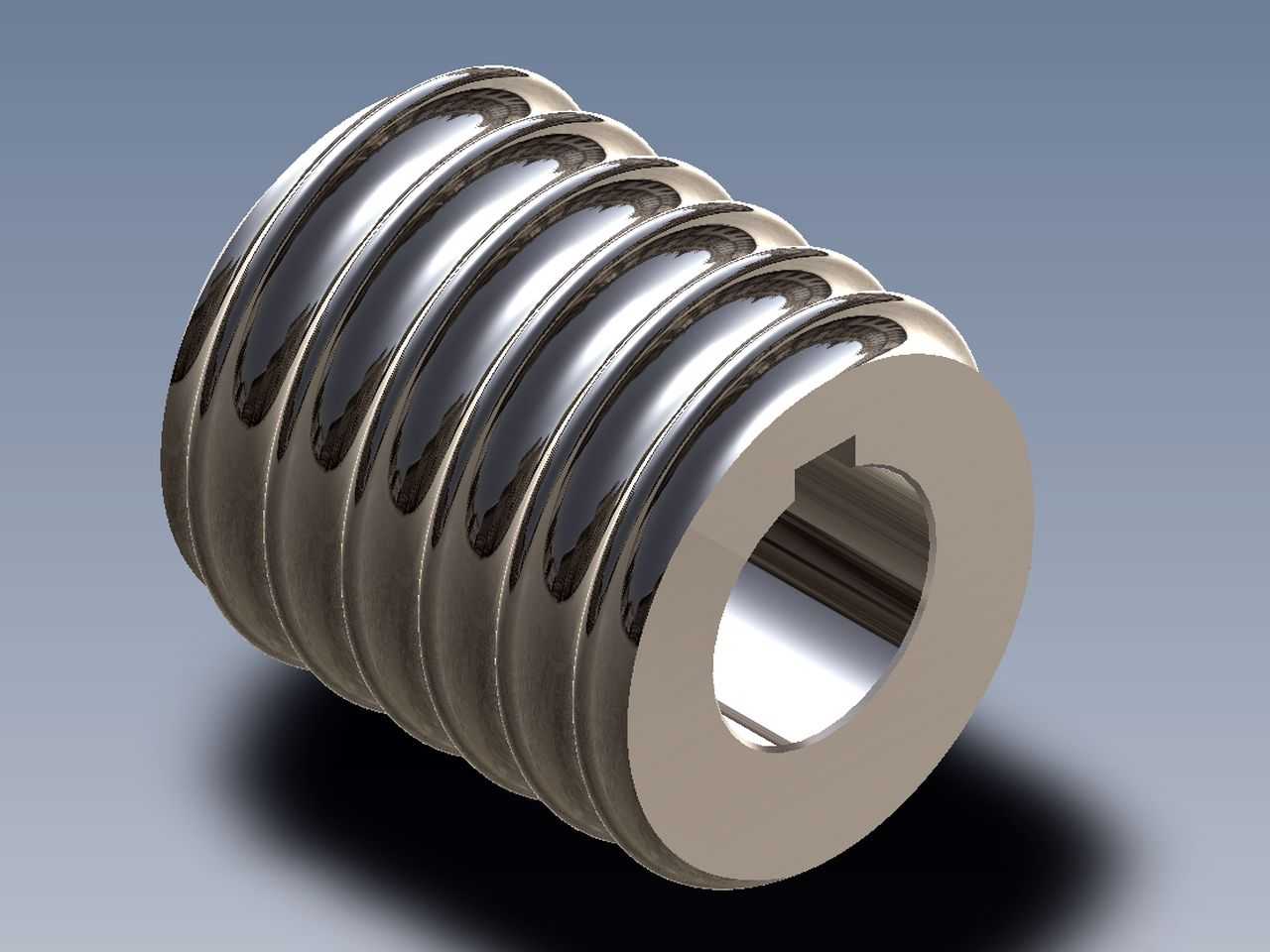

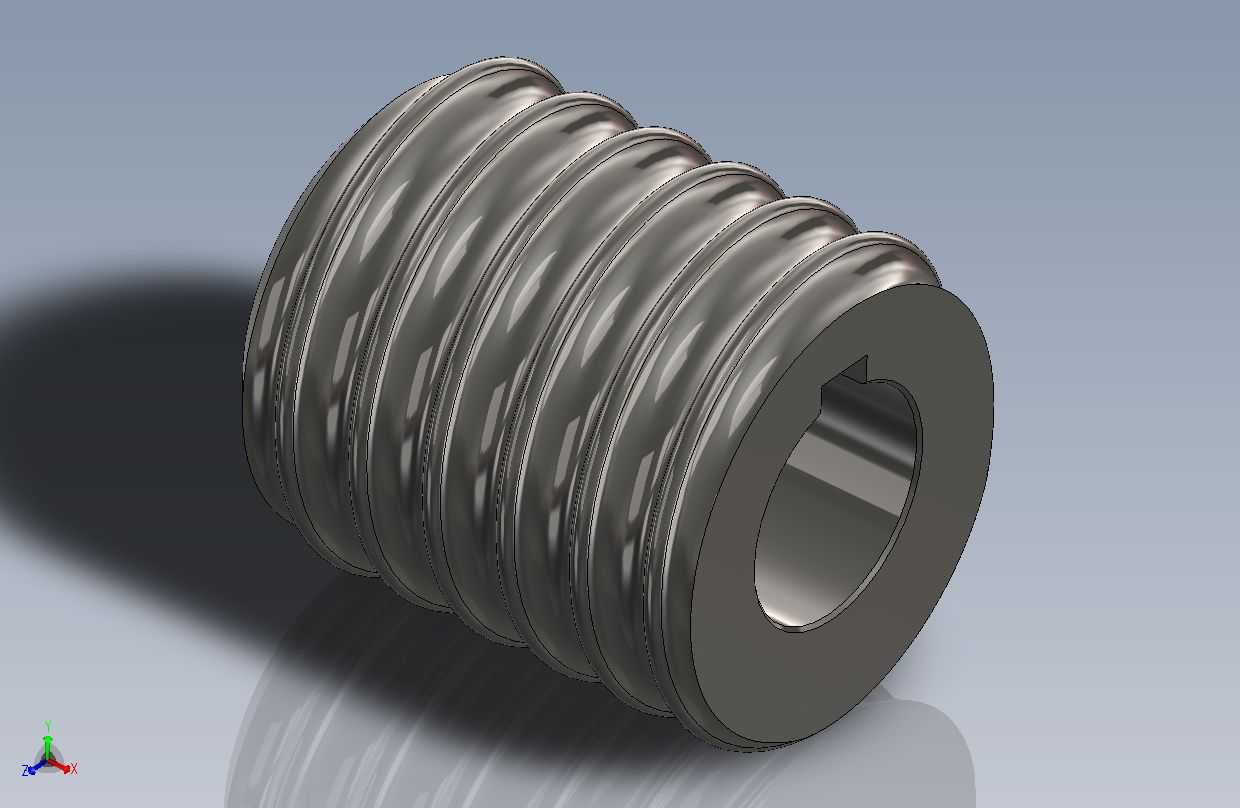

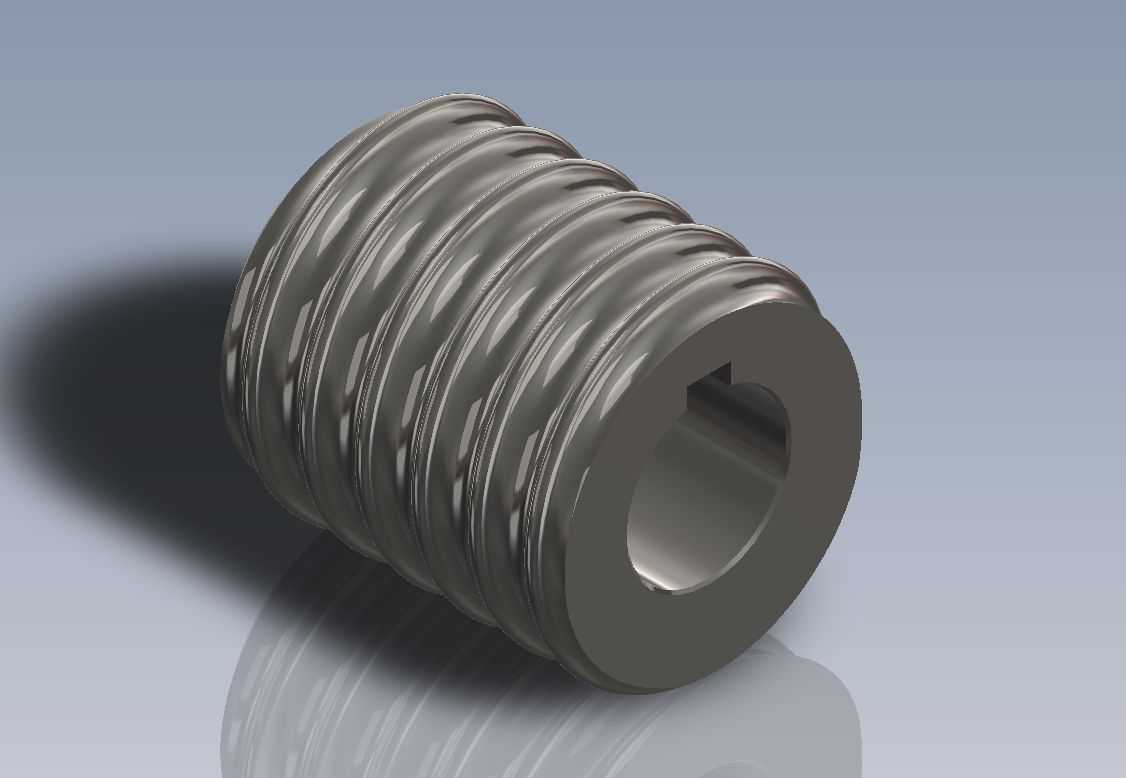

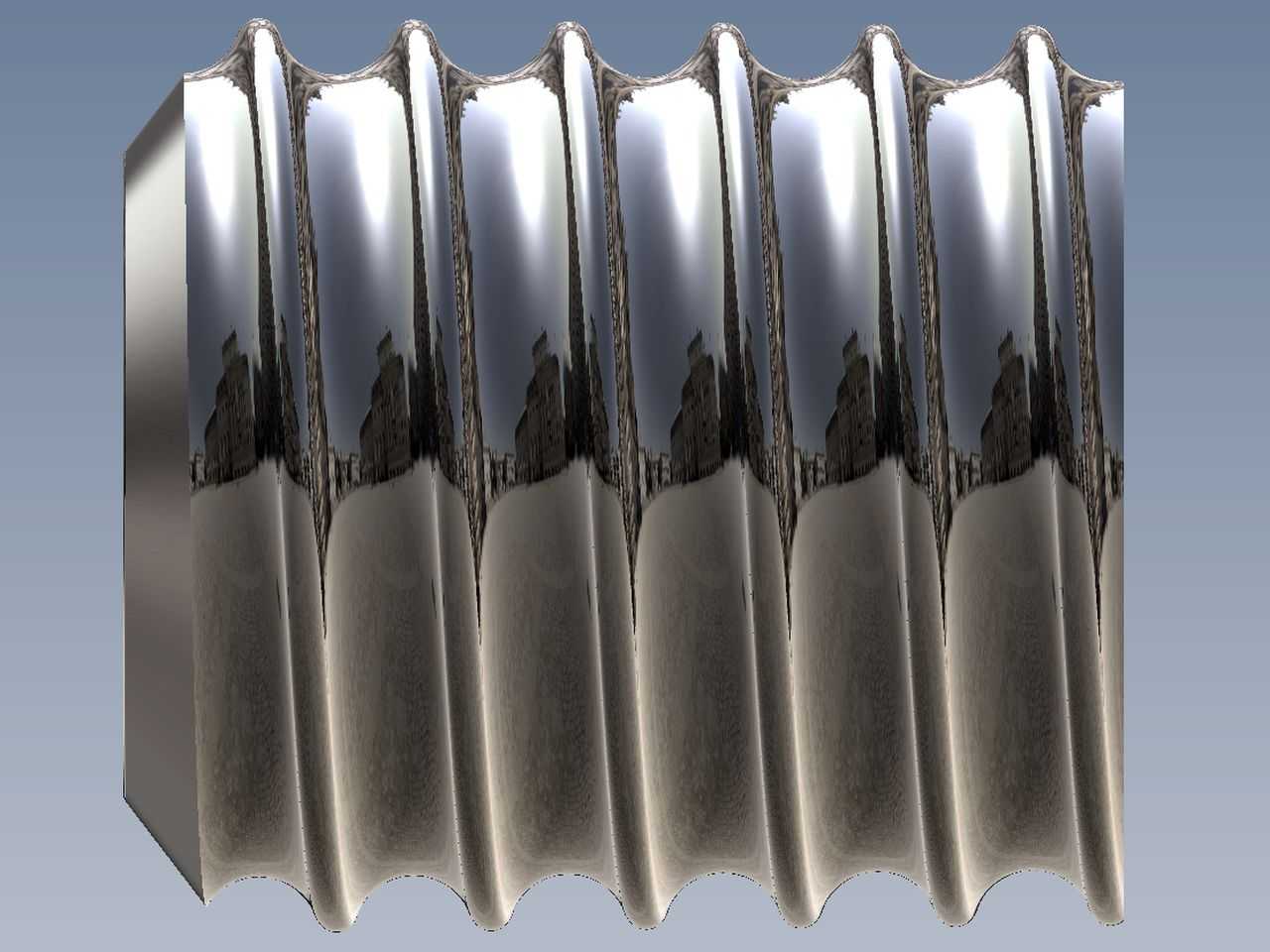

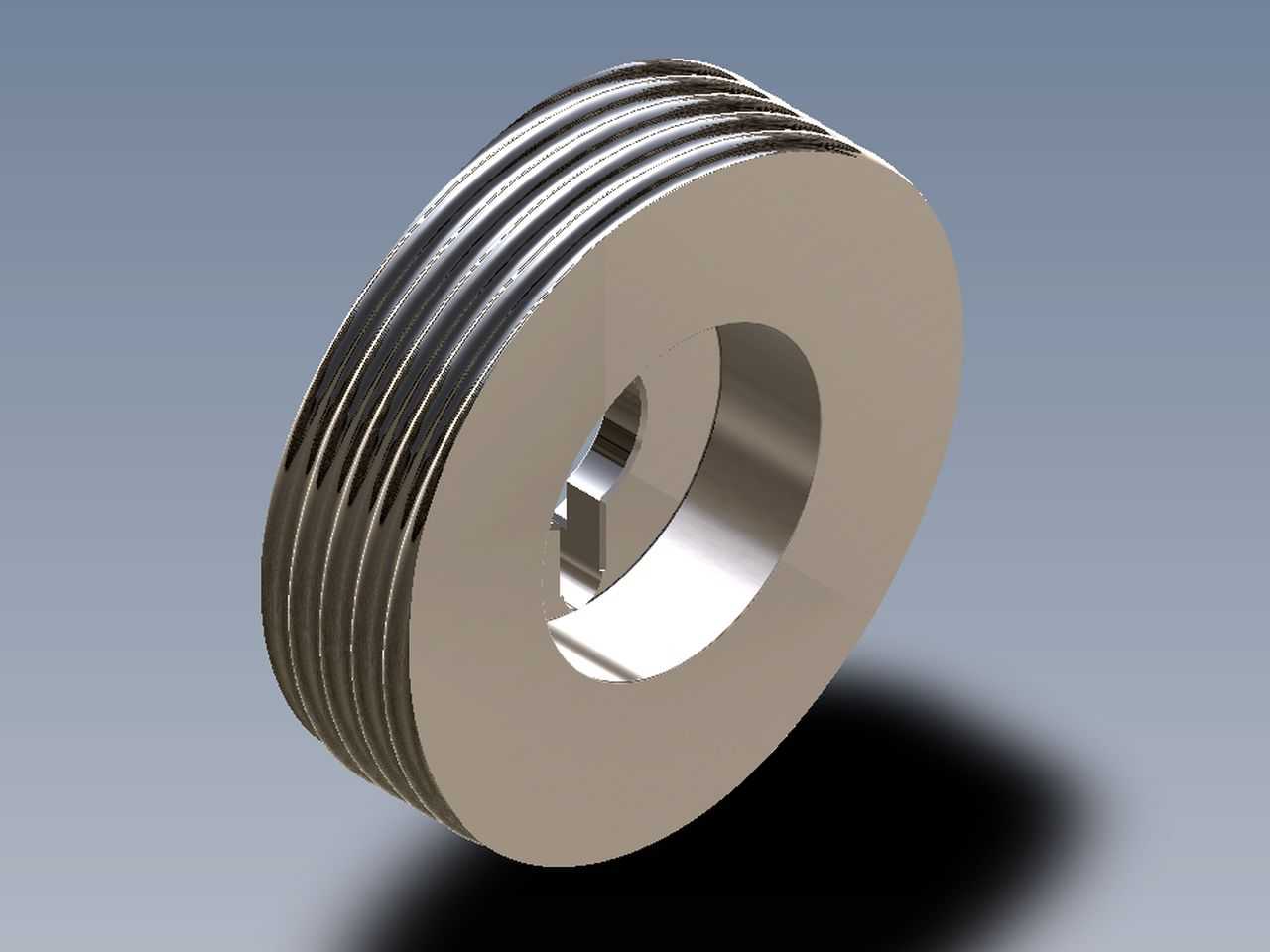

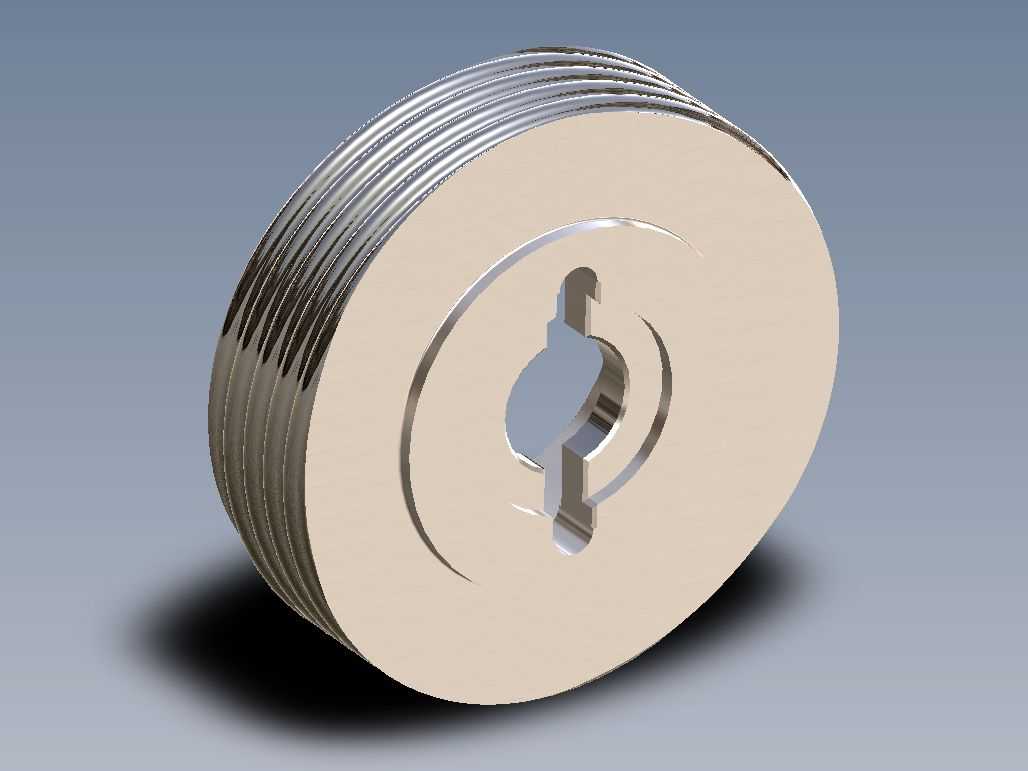

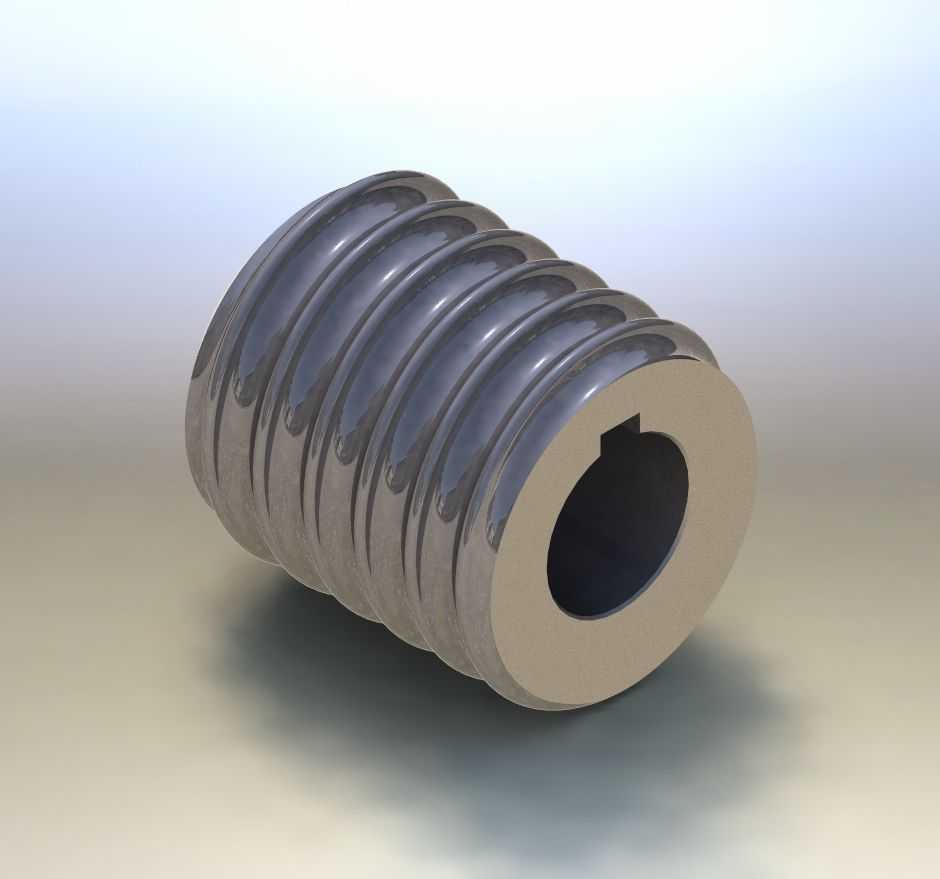

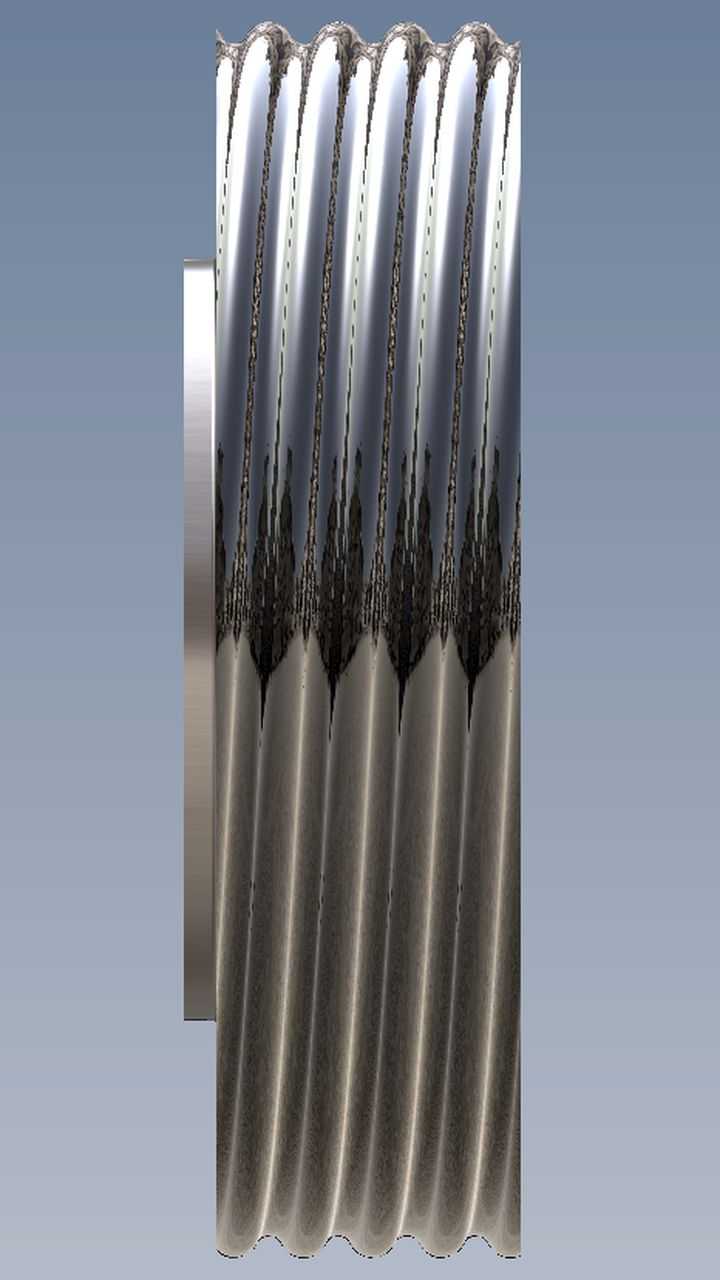

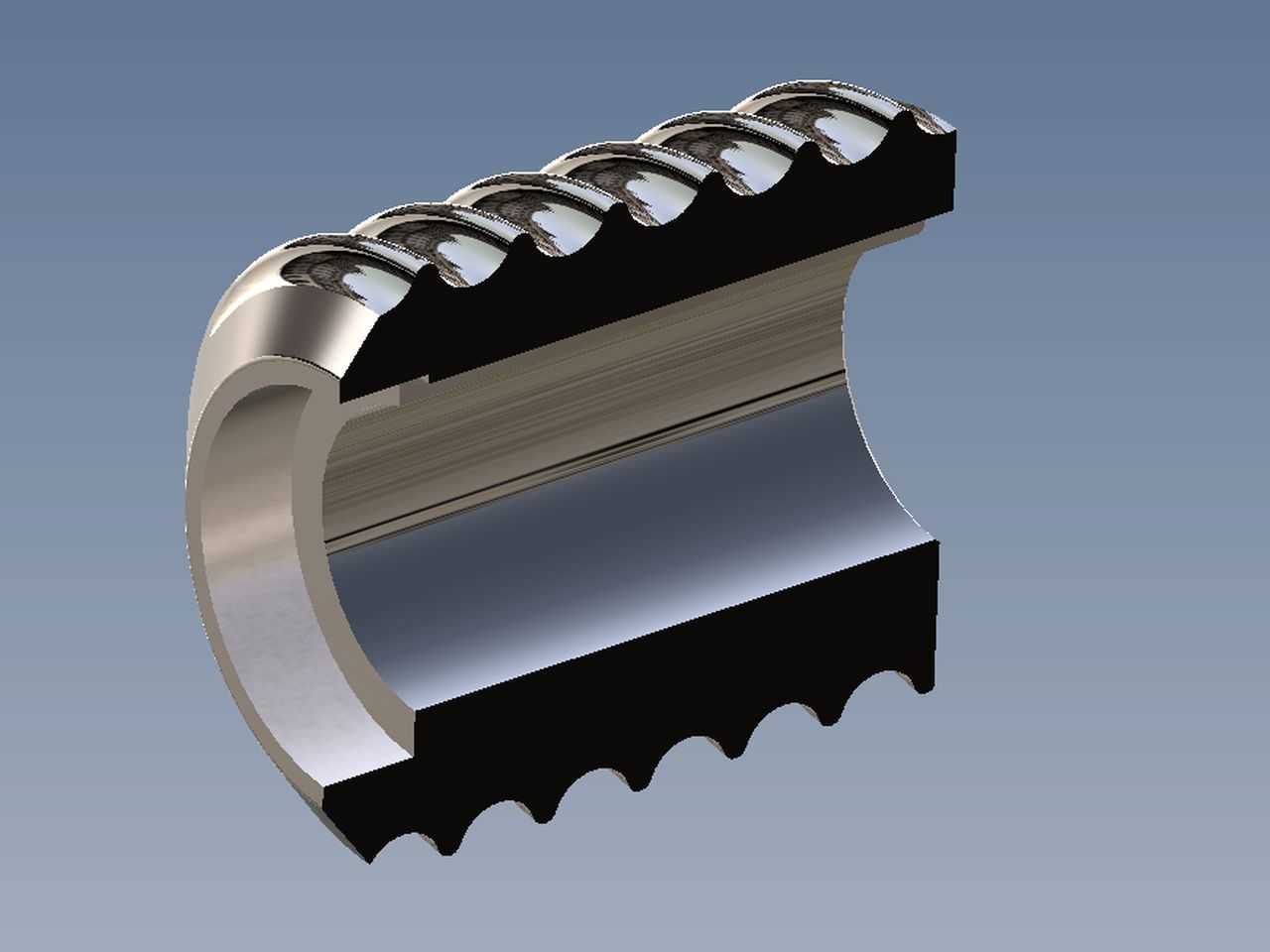

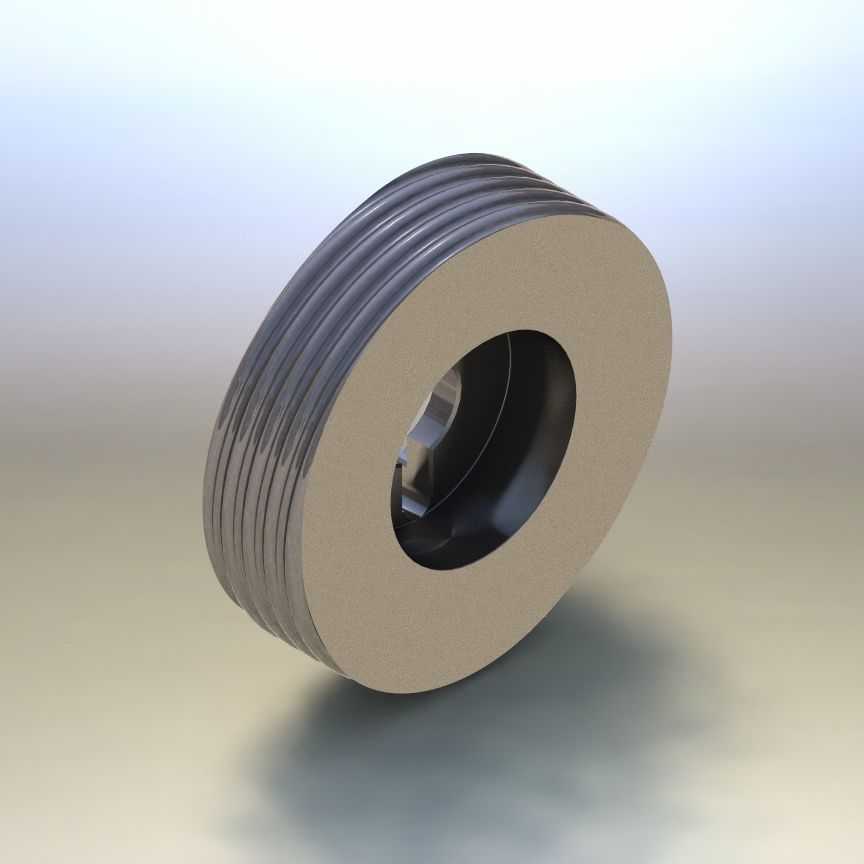

　　该零件属于梯形螺纹类传动蜗杆构件，主要应用于中小载荷的螺旋进给、低速重载传动场景，常见于小型机床进给机构、工装夹具夹紧装置、轻工设备的直线驱动单元中，可将旋转运动平稳转换为直线往复运动，或是配合蜗轮完成交错轴间的动力传递，传动过程中啮合接触面积大，承载能力相较普通三角螺纹传动提升40%以上，适合低速工况下的持续动力输出。零件外轮廓采用等距梯形螺纹结构，牙型角选用30度通用梯形螺纹标准，牙侧间隙经过合理预留，既保证啮合时的润滑脂存储空间，又能避免传动过程中出现卡滞、咬死的问题，螺纹牙顶与牙底均做了微小圆弧过渡，可有效降低应力集中，提升交变载荷下的零件疲劳寿命。内孔采用通孔设计，孔壁加工有标准平键槽，用于和传动轴实现周向固定，

　　键槽的对称度、深度公差均按照传动件配合要求设计，可保证动力传递过程中无打滑、偏载问题，安装时无需额外做周向定位结构，直接通过平键即可完成与轴的可靠连接，装配效率较高。零件整体轴向尺寸紧凑，径向尺寸适配常规小型传动机构的安装空间，两端面均做了平磨处理，可直接贴合轴承端面或轴向定位挡圈，不需要额外加工调整垫片即可满足轴向窜动公差要求。设计过程中优先考虑了加工工艺性，外螺纹可通过旋风铣削一次成型，内孔与键槽可通过拉削工艺完成批量加工，零件材料可选用45号钢调质处理，表面螺纹部分可根据使用场景做高频淬火提升耐磨性，若用于腐蚀环境也可更换为不锈钢材质加工。实际选型时需要注意，该零件的螺纹导程直接决定进给速度，安装时要保证与配合螺母或蜗轮的同轴度，避免偏载造成螺纹牙异常磨损，内孔与轴的配合选用H7/k6过渡配合即可，既保证装拆便利性，又能避免运行过程中出现间隙晃动。
