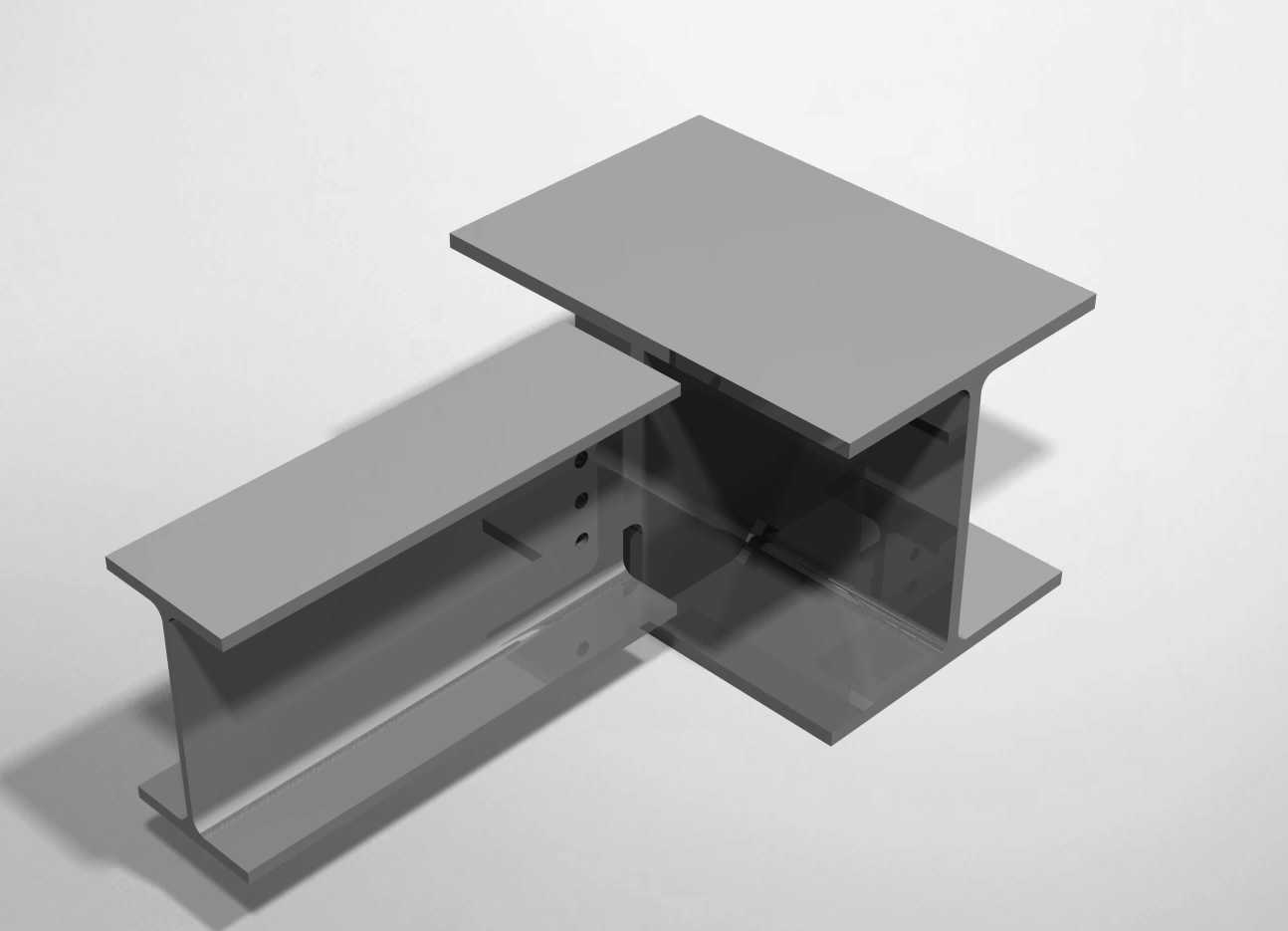

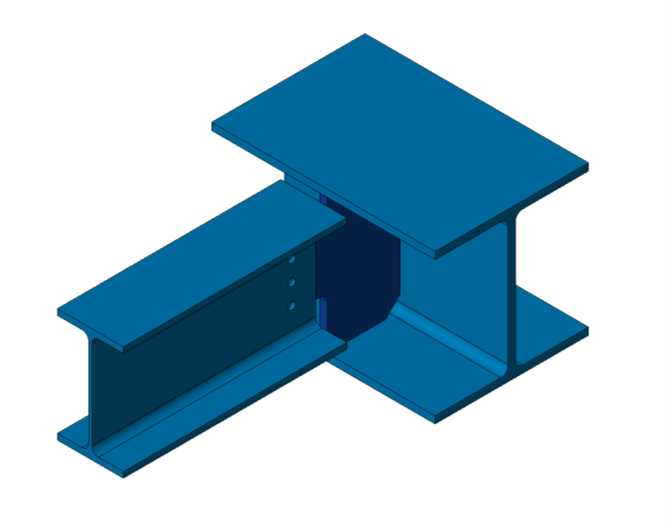

工字钢拼接式梁连接节点结构

　　这类梁连接结构多用于工业厂房钢结构承重框架、重型设备支撑机架、大跨度仓储货架主梁拼接场景，核心作用是实现两段工字钢梁的可靠刚性连接，传递梁体承受的竖向荷载、水平弯矩与剪切力，避免拼接位置出现应力集中导致的结构形变或失效。从结构设计逻辑来看，该节点采用上下翼缘贴合加腹板对位的拼接形式，两段工字钢的翼缘板完全对齐贴合，腹板位置预留对应螺栓过孔，安装时通过高强度螺栓完成锁紧固定，无需现场焊接作业，既降低了现场施工的精度要求，也能避免焊接热应力对钢材力学性能的损伤，同时方便后期结构拆解与构件更换。在安装边界处理上，该连接结构的拼接板与梁体翼缘、腹板的贴合面均做了平面度公差控制，保证锁紧后各接触面受力均匀，不会出现局部点受力导致的压溃变形；

　　螺栓孔位采用同轴度公差约束，避免安装时出现孔位错位强行锁紧带来的附加内应力。实际应用中，这类连接节点的选型需要匹配对应工字钢的型号规格，梁体高度、翼缘宽度、腹板厚度都要与连接段的尺寸完全适配，安装完成后需要检测拼接位置的直线度，保证整段梁的承重轴线无偏折，避免长期受载后出现侧弯或下挠。从结构受力特性来看，该连接形式的翼缘部分主要承担弯矩带来的拉压应力，腹板连接部分主要承担竖向剪切力，各部分受力路径清晰，应力传递顺畅，在常规静载工况下的连接强度可达到整梁强度的90%以上，完全满足常规工业承重结构的使用要求。建模过程中需要重点关注各贴合面的配合公差、螺栓孔的位置度约束，同时要预留足够的螺栓安装操作空间，保证现场施工时紧固工具可以顺利完成螺栓锁紧作业，避免出现结构设计合理但现场无法安装的问题。
